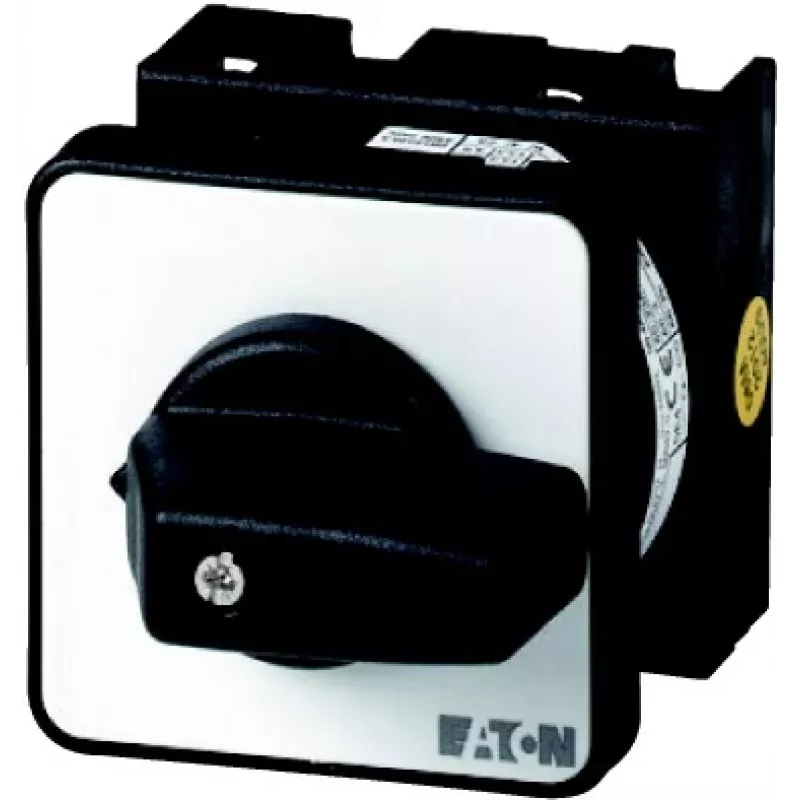

Eaton T0-2-8211/E 2 polių ON-OFF svirtinis jungiklis, 20A, 690V AC, IP65, juodas 022234

20 A esant 690 V AC ir IP65 apsauga – tai Eaton T0-2-8211/E, 2 polių ON-OFF svirtinis jungiklis, kuris užtikrina patikimą grandinės valdymą net ir sudėtingomis sąlygomis. Juoda svirtis aiškiai rodo įjungimo padėtį, o 90° perjungimo kampas leidžia greitai ir vienareikšmiškai valdyti.

Kam skirtas

Šis jungiklis idealiai tinka elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo rankinio atjungimo ar valdymo jungiklio pramoniniuose valdymo skyduose, staklėse ar komercinėje įrangoje. Jis puikiai tinka ten, kur reikalingas kompaktiškas, didelės galios jungiklis, montuojamas į skydo išpjovą ir valdomas rankiniu būdu.

Pagrindinės savybės

• 2 polių perjungimas vienu metu atjungia abu – fazinį ir nulinį – laidininkus.
• ON-OFF svirtinis mechanizmas su 90° perjungimo kampu užtikrina greitą ir aiškų veikimą.
• Vardinė srovė 20 A (AC-21A) ir 5,5 kW galia (AC-23A, 400 V) reiklioms AC apkrovoms.
• 690 V izoliacijos įtampa ir 6 kV impulsų atsparumas suteikia papildomą saugos ribą.
• IP65 priekinė apsauga nuo dulkių ir vandens purslų.
• Sraigtiniai gnybtai priima iki 2,5 mm² (arba 2 x 1,5 mm²) laidininkus.
• Atitinka IEC/EN 60947 ir VDE standartus.

Specifikacijos

• Jungiklio tipas: pagrindinis / valdymo jungiklis
• Polių skaičius: 2
• Perjungimo funkcija: ON-OFF
• Vardinė darbinė srovė (Ie): 20 A (AC-21A, 400 V)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė galia (AC-23A, 400 V): 5,5 kW
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsų atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: priekinis (centrinis)
• Apsaugos laipsnis (priekis): IP65
• Prijungimas: sraigtiniai gnybtai
• Pavaros tipas: svirtinė rankena
• Pavaros spalva: juoda
• Perjungimo padėčių skaičius: 2 (0-1)
• Perjungimo kampas: 90°
• Gnybtų talpa: 1 x 2,5 mm² arba 2 x 1,5 mm²
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Standartai: IEC/EN 60947, VDE

Kaip naudoti

Sumontuokite jungiklį į skydo išpjovą, užtikrindami, kad montavimo paviršius būtų švarus ir lygus. Naudokite tinkamus kabelių įvadus ar gofruotas žarnas, kad išlaikytumėte IP65 apsaugą priekinėje dalyje. Prijungdami laidus, priveržkite sraigtinius gnybtus gamintojo nurodytu momentu, kad dėl vibracijos jie neatsilaisvintų.

Patarimai

Prieš montuodami įsitikinkite, kad išpjova atitinka jungiklio matmenis. Jei jungiklis naudojamas lauko sąlygomis ar drėgnose patalpose, papildomai apsaugokite galinę dalį nuo tiesioginio vandens poveikio. Reguliariai tikrinkite, ar svirtis laisvai juda ir ar gnybtai tvirtai laiko laidus.
