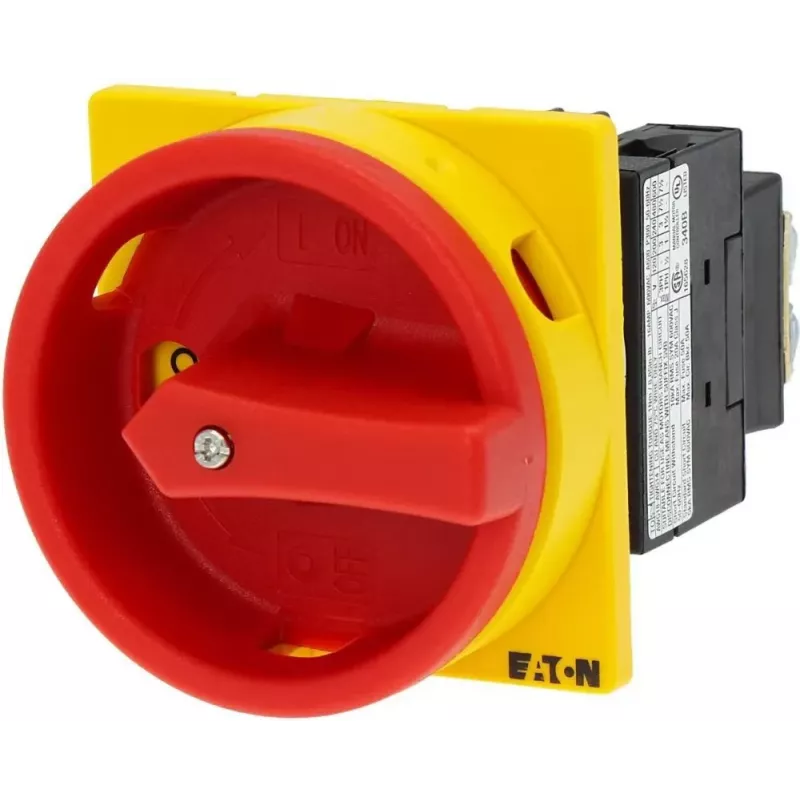

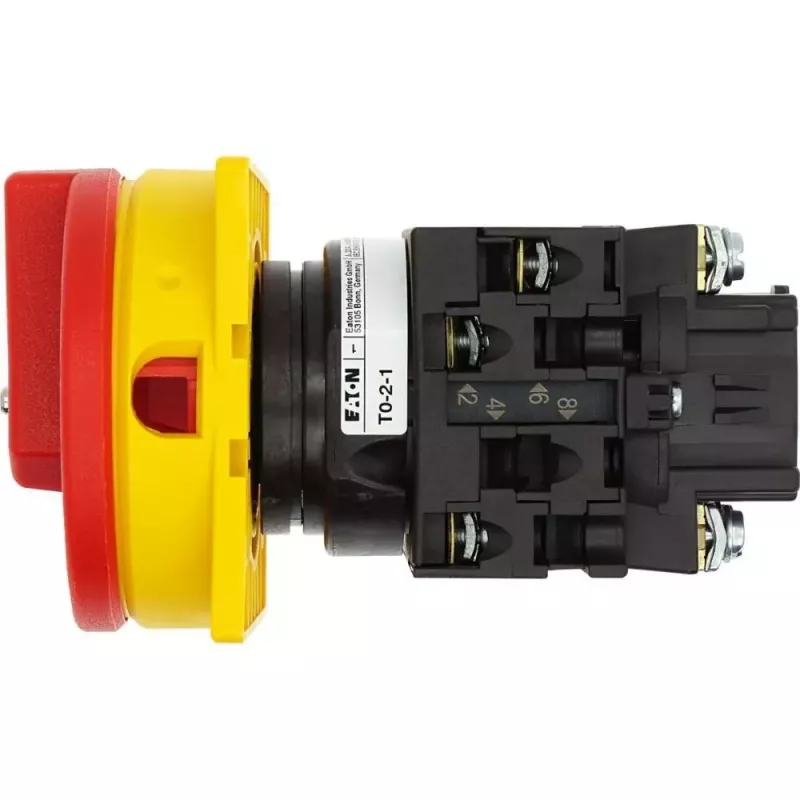

Eaton T0-2-1/EA/SVB blokuojamas kumštelinis jungiklis 20 A 690 V 1 x 90° geltonas/raudonas 038873

Eaton T0-2-1/EA/SVB – tai dviejų polių kumštelinis jungiklis, skirtas patikimam grandinės atjungimui pramoninėse valdymo spintose. Jo 90° eigos rankena užtikrina aiškų įjungimo/išjungimo veikimą, o raudona/geltona spalva išsiskiria net ir prastai apšviestoje aplinkoje. Svarbiausia – rankeną galima užrakinti išjungimo padėtyje net trimis spynomis, taip apsaugant nuo netyčinio maitinimo įjungimo.

Kam skirtas

Šis jungiklis skirtas elektros skydų surinkėjams, techninės priežiūros specialistams ir pramonės elektrikams, kuriems reikia patikimo, blokuojamo atjungimo jungiklio variklių ir valdymo grandinėms iki 20 A. Jis puikiai tinka įrenginiams, kuriuose taikomos saugos užrakinimo/žymėjimo procedūros.

Pagrindinės savybės

• Dviejų polių įjungimo/išjungimo perjungimas su 90° sukimosi kampu.
• Vardinė darbinė srovė 20 A (AC-21A, 400 V); vardinė darbinė įtampa iki 690 V AC.
• Blokuojama raudona/geltona rankena, talpinanti iki 3 spynų saugiam atjungimui.
• Priekinio skydo montavimas, priekinė apsaugos klasė IP65.
• Sraigtiniai gnybtai patikimam laidų prijungimui.

Specifikacijos

• Jungiklio tipas: kumštelinis / sukamasis jungiklis
• Funkcija: įjungta-išjungta
• Polių skaičius: 2
• Vardinė darbinė srovė (Ie): 20 A (AC-21A, 400 V)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2
• Pavaros tipas: sukamoji rankena
• Rankenos spalva: raudona / geltona
• Blokavimas: taip, spyna (maks. 3 spynos)
• Montavimo tipas: priekinio skydo montavimas
• Priekinė apsaugos klasė: IP65
• Gnybtų apsaugos klasė: IP20

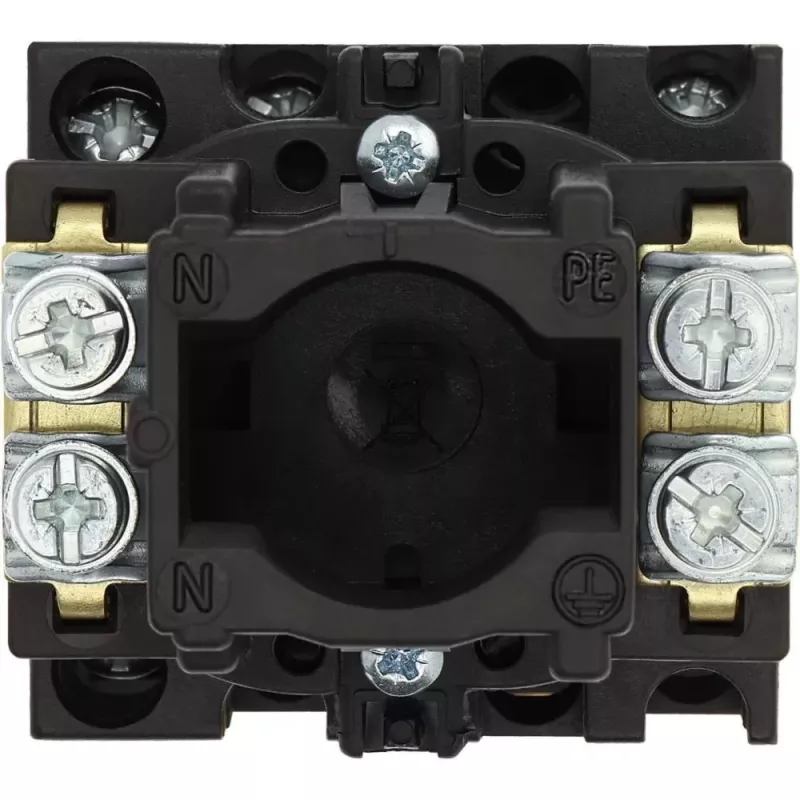

• Gnybtų tipas: sraigtiniai gnybtai
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C

Kaip naudoti

Sumontuokite jungiklį priekiniame skydelyje, užtikrindami, kad tarpinė sandariai priglustų prie paviršiaus – taip išlaikysite IP65 apsaugą. Prijunkite laidus prie sraigtinių gnybtų pagal schemą. Norėdami atjungti maitinimą, pasukite rankeną į išjungimo padėtį ir užfiksuokite ją viena ar keliomis spynomis.

Patarimas: užrakinimui naudokite spynas, kurių lankelio skersmuo ne didesnis kaip 8 mm. Montuokite jungiklį sausoje, nuo vibracijos apsaugotoje vietoje, kad išliktų priekinė IP65 apsauga. Prieš pradėdami darbus, visada patikrinkite, ar grandinė tikrai atjungta.
