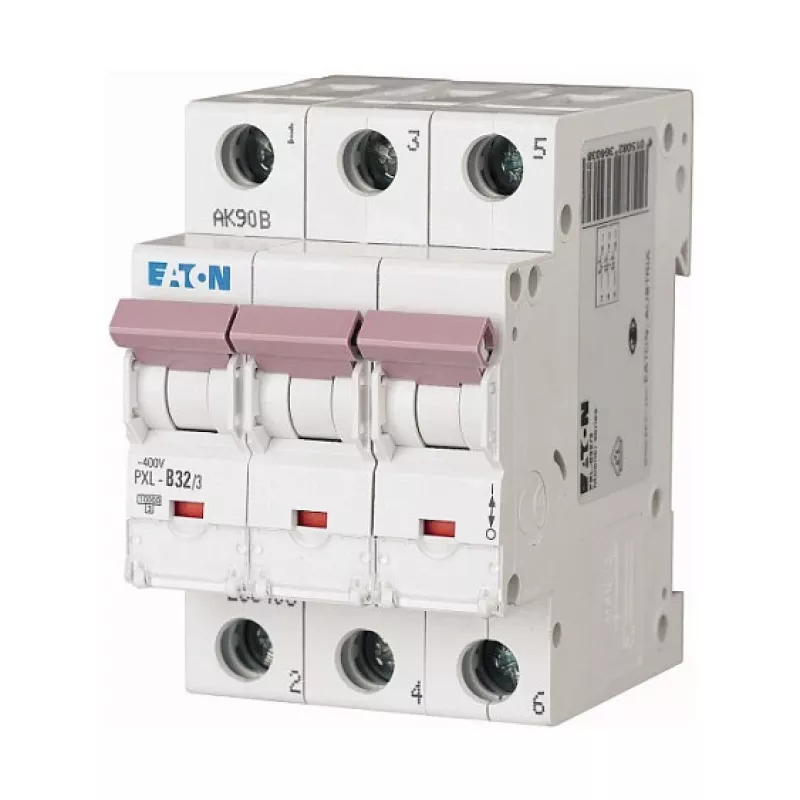

Eaton PXL-B32/3 Automatinis jungiklis 32A 3-polių B charakteristika 6kA

Jei prižiūrite trifazę elektros instaliaciją – nesvarbu, ar tai dirbtuvės, mažoji gamybos linija, ar komercinis pastatas – žinote, kad patikima apsauga nėra prabanga, o būtinybė. Eaton PXL-B32/3 automatinis jungiklis sukurtas tam, kad jūsų įranga ir kabeliai būtų saugūs, o jūs galėtumėte miegoti ramiai. Šis 3-polių 32 A įrenginys su B charakteristika užtikrina greitą ir tikslų atsijungimą esant perkrovoms ir trumpiesiems jungimams, todėl jis yra patikimas pasirinkimas ten, kur elektros tiekimas turi veikti be pertrūkių.

Kodėl verta rinktis šį jungiklį?

• 32 A vardinė srovė – tinka vidutinio dydžio trifazėms grandinėms, maitinančioms galingesnę įrangą.
• B charakteristika (3-5 x In) – idealiai tinka grandinėms su varžinėmis apkrovomis, pavyzdžiui, šildytuvams, boileriams ar apšvietimui, kur įsijungimo srovės nėra didelės.
• 6 kA atjungimo geba – užtikrina patikimą trumpojo jungimo srovių atjungimą, apsaugodama žemiau esančius komponentus.
• Kompaktiškas 3 modulių plotis (52,5 mm) – taupo vietą skirstomosiose spintose, ypač kai jos perpildytos.
• Ilgaamžiškumas – 10 000 elektrinių ir 20 000 mechaninių operacijų reiškia, kad šis jungiklis tarnaus ilgai.
• Platus darbinės temperatūros diapazonas nuo -25°C iki +50°C – tinka įvairioms aplinkoms.

Kam jis tinka?

Šis Eaton PXL-B32/3 automatinis jungiklis yra puikus pasirinkimas elektrikams, rangovams ir techninės priežiūros specialistams, dirbantiems su trifazėmis sistemomis. Jis tinka tiek naujoms instaliacijoms, tiek senų skirstomųjų spintų modernizavimui. Dėl B charakteristikos jis ypač tinka grandinėms, kuriose nėra didelių įsijungimo srovių, pavyzdžiui, apšvietimo, šildymo ar buitinių prietaisų maitinimui.

Pagrindinės specifikacijos

• Vardinė srovė (In): 32 A
• Polių skaičius: 3
• Atjungimo charakteristika: B (3-5 x In)
• Vardinė įtampa (Ue): 230/400 V AC
• Vardinė trumpojo jungimo atjungimo geba (Icn): 6 kA
• Dažnis: 50/60 Hz
• Tvirtinimas: DIN bėgelis (EN 60715)
• Standartas: IEC/EN 60898-1
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su dangteliu)
• Gnybtų skerspjūvis: 1-25 mm² (vientisas/su gyslomis)
• Darbinės temperatūros diapazonas: -25 iki +50 °C
• Atsparumo impulsinei įtampai vardinė vertė (Uimp): 4 kV
• Elektrinis tarnavimo laikas: 10 000 operacijų
• Mechaninis tarnavimo laikas: 20 000 operacijų
• Modulio plotis: 3 TE (52,5 mm)
• Taršos laipsnis: 2

Kaip naudoti?

Jungiklį montuokite ant DIN bėgelio skirstomojoje spintoje. Įsitikinkite, kad grandinės parametrai atitinka vardinę srovę ir charakteristiką. Prijunkite laidus prie gnybtų, užveržkite juos tinkamu sukimo momentu (vadovaukitės gamintojo instrukcija). Po montavimo patikrinkite jungiklio veikimą, įjungdami ir išjungdami jį rankiniu būdu.

Patarimas: prieš montuodami įsitikinkite, kad grandinės trumpojo jungimo srovė neviršija 6 kA – taip užtikrinsite, kad jungiklis atliks savo darbą net ir pačiomis sudėtingiausiomis sąlygomis. Be to, nepamirškite, kad B charakteristika tinka tik toms grandinėms, kuriose įsijungimo srovės nėra didelės – jei turite variklius ar transformatorius, apsvarstykite C ar D charakteristikos jungiklius.
