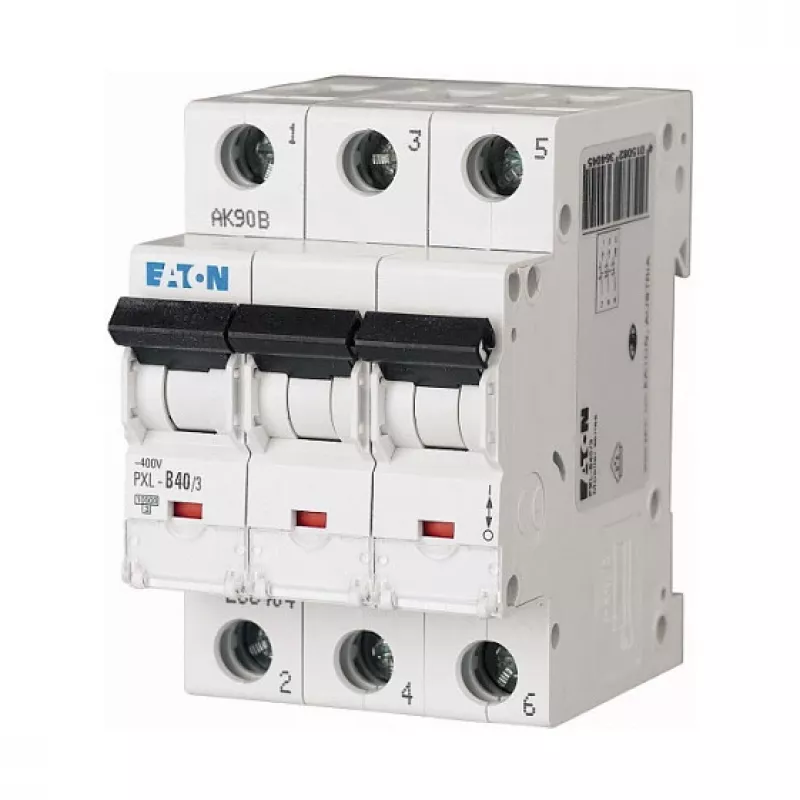

Eaton PXL-B40/3 40A 3-polių B charakteristikos mini grandinės pertraukiklis (MCB)

Elektrikams ir namų meistrams, ieškantiems patikimos trifazių grandinių apsaugos, Eaton PXL-B40/3 yra tvirtas pasirinkimas. Šis 40 A galios pertraukiklis su B charakteristika užtikrina, kad įprasti įsijungimo srovės šuoliai nesukels nereikalingų išjungimų, o trumpojo jungimo atveju grandinė bus akimirksniu atjungta. Su 10 kA pertraukimo galia ir 3 energijos ribojimo klase jis puikiai tinka gyvenamųjų, komercinių ir lengvosios pramonės skirstomiesiems skydams.

Privalumai

• 40 A vardinė srovė, 3 polių (3P) konfigūracija trifazėms sistemoms
• B tipo išjungimo charakteristika: magnetinis išjungimas nuo 3 iki 5 kartų vardinės srovės
• 10 kA vardinė pertraukimo galia pagal IEC/EN 60898-1
• 3 energijos ribojimo klasė užtikrina geresnę žemutinės grandinės apsaugą
• Montavimas ant DIN bėgelio (35 mm) su varžtais sujungiamais gnybtais, tinka iki 35 mm² standžios vielos
• Kompaktiškas 3 modulių plotis (52,5 mm) taupo vietą skydelyje
• IP20 gnybtai, IP40 priekinė dalis; darbinė temperatūra nuo -25 °C iki +75 °C

Kasdienis naudojimas

Įdiegimas paprastas: užfiksuokite įrenginį ant standartinio 35 mm DIN bėgelio, prijunkite fazės ir apkrovos laidus prie aiškiai pažymėtų varžtų gnybtų ir priveržkite pagal specifikaciją. Perjungimo svirtis aiškiai rodo įjungimo/išjungimo būseną ir leidžia rankiniu būdu valdyti. Perkrovos ar trumpojo jungimo atveju PXL-B40/3 greitai išjungia grandinę, apsaugodamas kabelius ir įrangą. Dėl didelės mechaninės (daugiau nei 20 000 operacijų) ir elektrinės (daugiau nei 10 000 operacijų) patvarumo, įrenginys tarnaus ilgai net ir dažnai perjunginėjant. B charakteristika ypač tinka grandinėms su mažais įsijungimo srovės šuoliais, pavyzdžiui, apšvietimui, kištukiniams lizdams ir valdymo grandinėms, kur C charakteristika galėtų reaguoti per lėtai į gedimą.

Visos specifikacijos

• Vardinė srovė: 40 A
• Polių skaičius: 3
• Išjungimo charakteristika: B tipas (magnetinis išjungimas 3–5 × In)
• Vardinė įtampa: 400 V AC
• Vardinė pertraukimo galia: 10 kA (IEC/EN 60898-1)
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715, 35 mm)
• Energijos ribojimo klasė: 3
• Standartai: IEC/EN 60898-1
• Gnybtų talpa (standi viela): 1–35 mm²
• Gnybtų talpa (lanksti viela): 1–25 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: -25 °C iki +75 °C
• Perįtampio kategorija: III
• Taršos laipsnis: 2
• Mechaninis tarnavimo laikas: >20 000 operacijų
• Elektrinis tarnavimo laikas: >10 000 operacijų
• Modulio plotis: 3 moduliai (52,5 mm)
• Sujungimo tipas: varžtiniai gnybtai

Pabaigai

Įrodyta Eaton kokybė ir patikimumas – PXL-B40/3 yra patikimas pasirinkimas trifazių grandinių apsaugai. Šis 40 A, B charakteristikos ir 10 kA pertraukimo galios pertraukiklis tinka įvairioms reikmėms – nuo gyvenamųjų namų skirstomųjų dėžių iki komercinių skydų. Projektams, kuriems reikia atitikties IEC/EN 60898-1 ir kompaktiško dydžio, šis MCB užtikrina pastovų veikimą ir ramybę.
