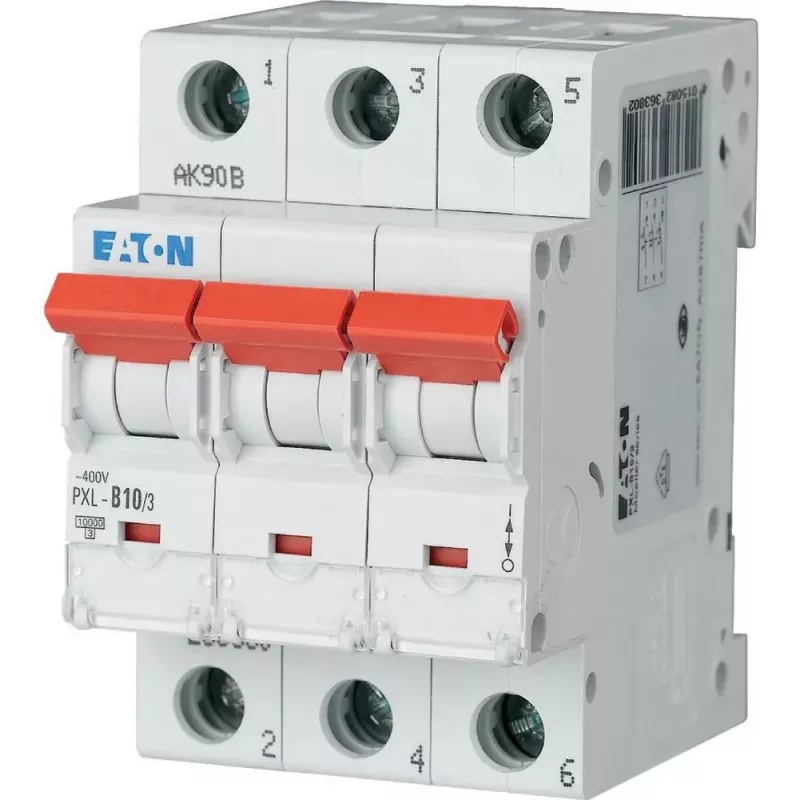

EATON PXL-B10/3 10 A 3 polių B charakteristikos miniatiūrinis grandinės pertraukiklis

Kai jūsų elektros skydelyje reikia patikimos apsaugos, o vietos nedaug, EATON PXL-B10/3 yra būtent tai, ko ieškote. Šis trijų polių miniatiūrinis grandinės pertraukiklis užtikrina, kad trifazės grandinės būtų apsaugotos nuo perkrovų ir trumpųjų jungimų, o jūsų įranga veiktų be pertrūkių.

Pagrindinės specifikacijos

• Vardinė srovė: 10 A
• Polių skaičius: 3
• Atjungimo charakteristika: B (magnetinis atjungimas 3–5 × In)
• Vardinė įtampa: 230/400 V AC
• Atjungimo geba: 10 kA pagal IEC/EN 60898-1
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (35 mm)
• Plotis: 3 moduliai (52,5 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Gnybtų talpa: 1–25 mm² kieta, 1–16 mm² lanksti
• Darbinė temperatūra: -25 °C iki +75 °C
• Standartai: IEC/EN 60898-1

Kodėl verta rinktis

PXL-B10/3 sujungia patikimą apsaugą su kompaktiškais matmenimis. B charakteristika užtikrina greitą atjungimą trumpojo jungimo atveju, tuo pačiu išvengiant nereikalingų išjungimų dėl įsijungimo srovių, būdingų apšvietimo ir varžinėms apkrovoms. Su 10 kA atjungimo geba jis saugiai valdo dideles gedimo sroves. Varžtiniai gnybtai priima platų laidų skerspjūvių diapazoną, supaprastindami montavimą. Įrenginys skirtas ilgam tarnavimo laikui: 10 000 elektrinių ir 20 000 mechaninių veikimo ciklų.

Idealūs naudojimo atvejai

• Trifazių rozetinių grupių ir apšvietimo grandinių apsauga komerciniuose pastatuose
• Valdymo grandinės ir maži varikliai pramoniniuose skydeliuose
• Skirstomieji skydai dirbtuvėse, biuruose ir prekybos patalpose
• Modernizavimo projektai, kai reikia patikimo DIN bėgelio MCB

Naudinga žinoti

PXL-B10/3 priklauso Eaton xPole serijai, garsėjančiai pastovia kokybe ir atitikimu tarptautiniams standartams. Jis tinkamas naudoti aplinkos temperatūroje iki 75 °C, tačiau aukštesnėje temperatūroje gali reikėti sumažinti vardinę srovę. Įrenginys turi energijos ribojimo klasę 3, mažinančią praleidžiamą energiją ir apsaugančią žemyn esančią įrangą. Visada patikrinkite vietinius reglamentus ir suderinimą su aukštesniais apsaugos įtaisais.

Patarimas: montuodami įsitikinkite, kad laidai yra tinkamai priveržti, o skydelyje užtikrinta pakankama ventiliacija, kad pertraukiklis veiktų optimaliai.
