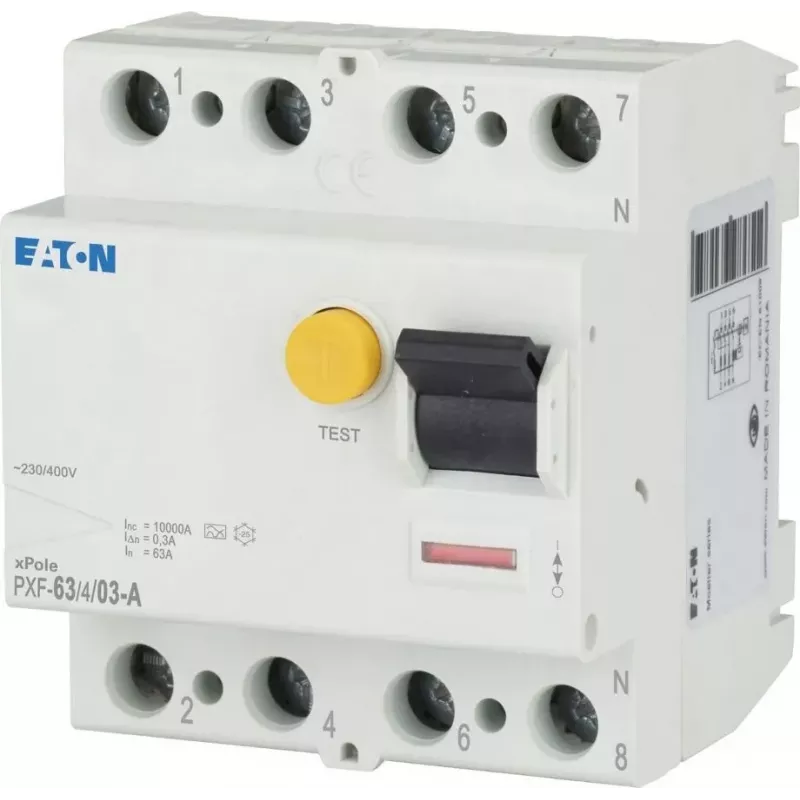

Eaton PXF-63/4/03-A liekamosios srovės automatinis jungiklis (RCCB), 63 A, 4 polių, 300 mA, A tipo 236804

Eaton PXF-63/4/03-A – tai 4 polių liekamosios srovės automatinis jungiklis (RCCB), skirtas 63 A vardinei srovei ir 300 mA nuotėkio srovei. Jis užtikrina patikimą apsaugą nuo įžeminimo gedimų pramoninėse ir komercinėse instaliacijose. A tipo charakteristika reaguoja į kintamąją ir pulsuojančiąją nuolatinę nuotėkio srovę.

Apžvalga

PXF serijos RCCB jungiklis montuojamas ant DIN bėgelio ir užima tik 4 modulių plotį (70 mm). Jis veikia esant 230/400 V AC įtampai ir 50/60 Hz dažniui. Sąlyginė trumpojo jungimo srovė siekia 10 kA, kai apsaugoma 63 A gG/gL saugikliu. Prietaisas turi suveikimo padėties indikatorių, leidžiantį greitai nustatyti būseną.

Kuo išsiskiria

• 300 mA vardinė nuotėkio srovė – patikimas gedimų aptikimas
• A tipo suveikimas tinka kintamajai ir pulsuojančiajai nuolatinei nuotėkio srovei
• Plačios gnybtų galimybės: nuo 1,5 iki 35 mm² laidams
• Ilgas elektros patvarumas: daugiau nei 4 000 perjungimų
• Darbinė temperatūra nuo -25 °C iki +40 °C

Techninė informacija

• Gaminio tipas: liekamosios srovės automatinis jungiklis (RCCB)
• Serija: PXF
• Vardinė srovė (In): 63 A
• Polių skaičius: 4
• Vardinė nuotėkio srovė (IΔn): 300 mA
• Vardinė įtampa (Ue): 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (35 mm)
• Modulių plotis: 4 moduliai (70 mm)
• Sąlyginė trumpojo jungimo srovė (Inc): 10 kA (su priešsroviniu saugikliu 63A gG/gL)
• Vardinė impulsinė srovė (IΔm): 250 A (8/20 µs banga)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinė dalis)
• Darbinės temperatūros diapazonas: -25 °C iki +40 °C
• Gnybtų talpa (vientisai/susukti): 1,5 - 35 mm²
• Standartai: IEC/EN 61008-1
• Suveikimo charakteristika: momentinė
• Indikatorius: suveikimo padėties indikatorius
• Elektrinis ilgaamžiškumas: > 4 000 perjungimų
• Mechaninis ilgaamžiškumas: > 10 000 perjungimų

Mūsų verdiktas

Eaton PXF-63/4/03-A užtikrina patikimą apsaugą nuo nuotėkio srovės esant didelei 63 A vardinei srovei ir 300 mA jautrumui. Platus darbinės temperatūros diapazonas ir tvirta konstrukcija garantuoja ilgalaikį patikimumą pramoninėje aplinkoje.
