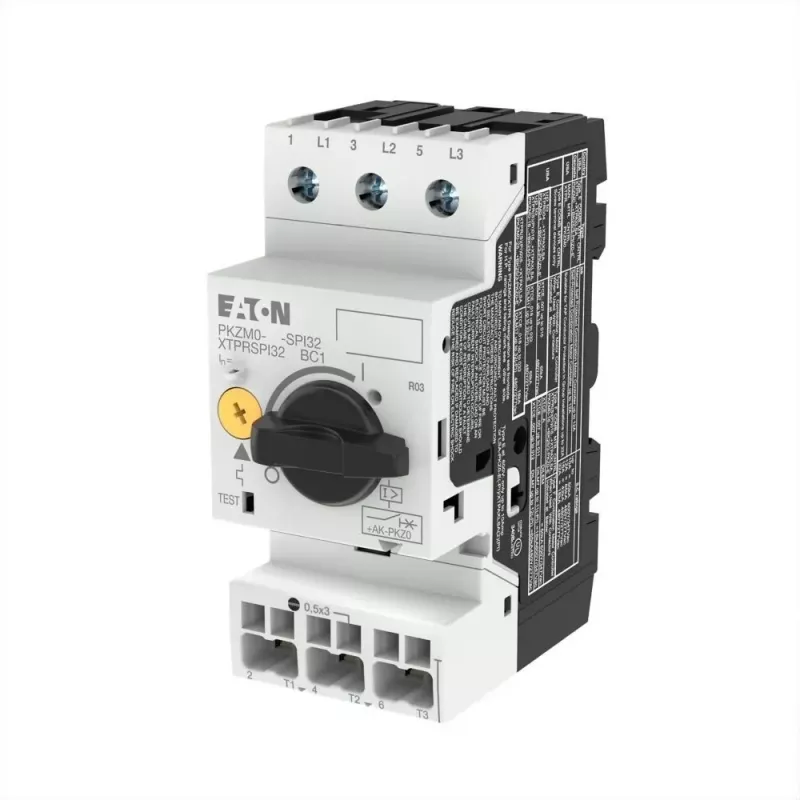

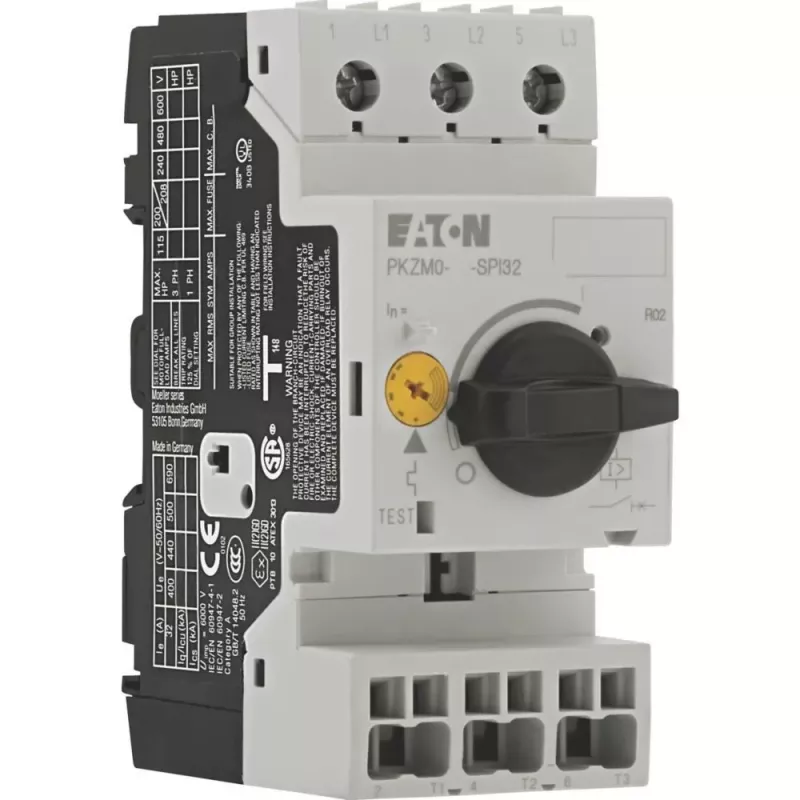

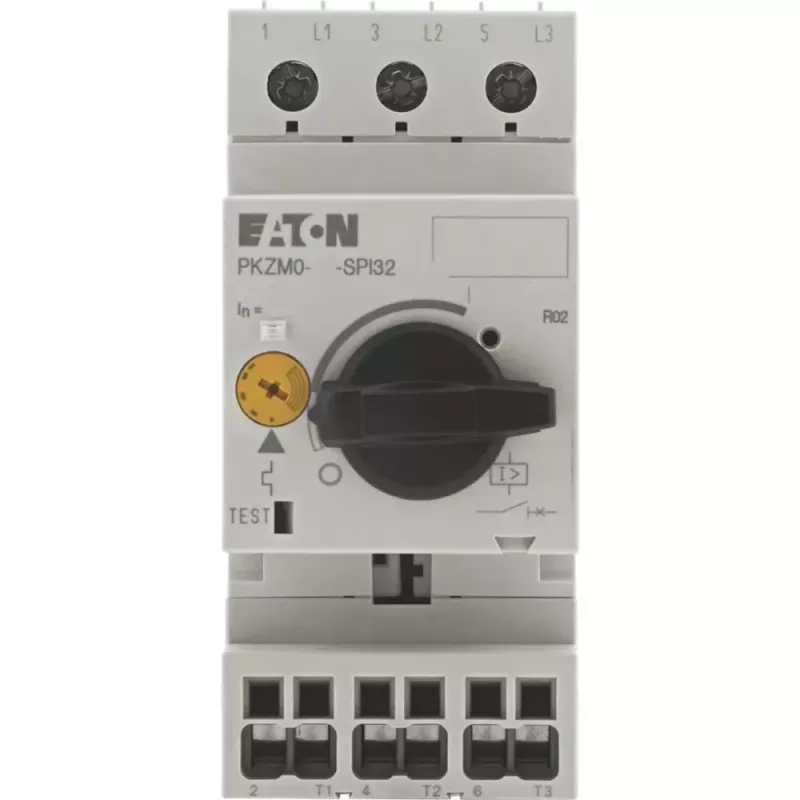

Eaton PKZM0-32-SPI3 variklio apsaugos automatinis jungiklis, 3 polių, 25-32 A, 690 V 199203

Kai variklis dirba visu pajėgumu, kiekvienas gedimas gali brangiai kainuoti. Eaton PKZM0-32-SPI3 – tai 3 polių termomagnetinis apsaugos automatinis jungiklis, sukurtas patikimai apsaugoti variklius iki 32 A. Jo fiksuotas magnetinis atjungimas esant 448 A užtikrina greitą trumpojo jungimo nutraukimą, o reguliuojama šiluminė perkrova (25-32 A) leidžia tiksliai priderinti prie variklio vardinės srovės. 50 kA pertraukimo geba esant 400 V įveikia dideles gedimų sroves pramoninėse sistemose. Sraigtiniai gnybtai ir DIN bėgio arba varžtinis montavimas palengvina įrengimą valdymo skydeliuose. Kompaktiška konstrukcija ir IP20 gnybtų apsauga daro jį praktišku pasirinkimu variklių maitinimo grandinėms.

Pagrindiniai privalumai

• Reguliuojamas perkrovos atleidimas: 25-32 A
• Fiksuotas magnetinis atjungimas: 448 A
• Didelė pertraukimo geba: 50 kA esant 400 V
• 3 polių, termomagnetinis
• Montavimas ant DIN bėgio arba varžtais

Kaip naudoti kasdien

Nustatykite perkrovos reguliatorių pagal variklio vardinę srovę, prijunkite tris fazes prie sraigtinių gnybtų ir užfiksuokite jungiklį ant DIN bėgio. Šiluminis elementas apsaugo nuo ilgalaikių perkrovų, o magnetinis elementas akimirksniu suveikia trumpojo jungimo metu. Aiškus suveikimo indikatorius padeda greitai nustatyti gedimus ir sumažinti prastovų laiką.

Techninės specifikacijos

• Tipas: Variklio apsaugos automatinis jungiklis
• Polių skaičius: 3
• Perkrovos atleidimo nustatymo diapazonas: 25 - 32 A
• Trumpojo jungimo atleidimas (magnetinis): 448 A (fiksuotas)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė ribinė trumpojo jungimo pertraukimo geba (Icu) esant 400V: 50 kA
• Vardinė darbinė trumpojo jungimo pertraukimo geba (Ics) esant 400V: 50 kA
• Montavimo tipas: DIN bėgis / varžtinis montavimas
• Apsaugos laipsnis (IP): IP20 (gnybtai), IP00 (priekis)
• Prijungimo tipas: sraigtiniai gnybtai
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Standarto atitiktis: IEC/EN 60947-4-1
• Suveikimo charakteristika: termomagnetinė

Pabaigai

PKZM0-32-SPI3 yra tvirtas ir reguliuojamas variklių apsaugos sprendimas pramoninėms reikmėms, pasižymintis didele pertraukimo geba ir lanksčiu montavimu.
