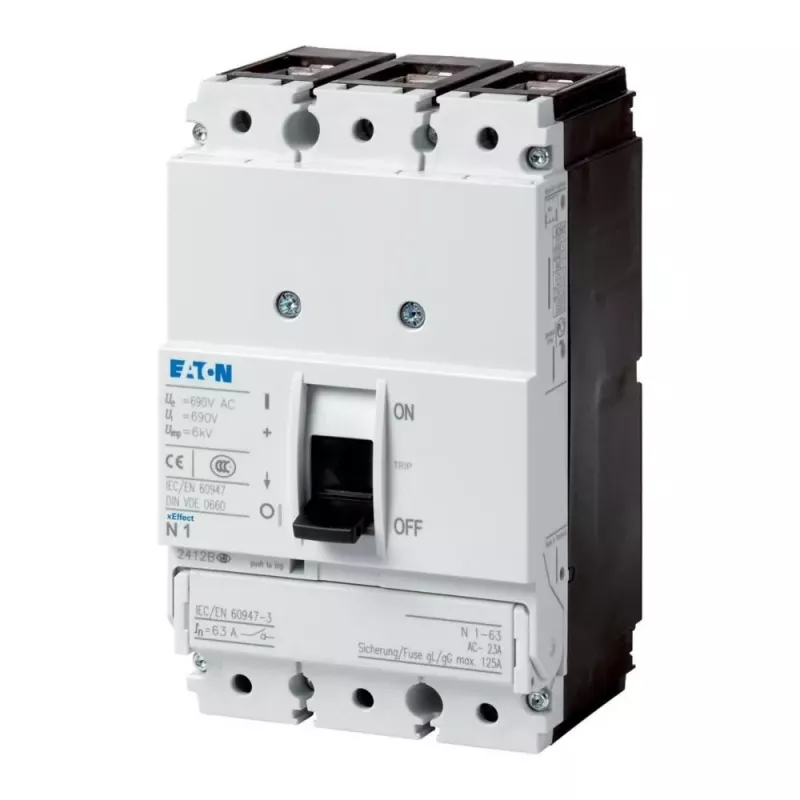

Eaton PN1-63 3 polių apkrovos atjungimo jungiklis, 63 A, 690 V AC, priekinio montavimo, varžtiniai gnybtai 259140

63 A esant 690 V AC – tai didžiausia vardinė įtampa, kurią atlaiko Eaton PN1-63. Šis 3 polių apkrovos atjungimo jungiklis skirtas naudoti pramoninėse valdymo spintose ir skirstomuosiuose skyduose kaip pagrindinis jungiklis. Dėl 10 kA trumpojo jungimo pertraukimo gebos jis patikimai atjungia grandinę esant apkrovai, todėl tinka net reikliose sistemose.

Kodėl verta rinktis

• Universalus 690 V AC darbinės įtampos diapazonas – tinka įvairiems žemos įtampos tinklams.
• Atsparumas trumpajam jungimui: 10 kA (Icw) ir 10 kA pertraukimo geba (Ics).
• Kompaktiškas 3 modulių plotis – lengvai telpa standartiniuose DIN bėgelio skyduose.
• Priekinis montavimas leidžia patogiai sumontuoti ir pasiekti gnybtus.
• Varžtiniai gnybtai užtikrina patikimą ir ilgaamžį sujungimą.

Techninė informacija

• Vardinė srovė (In): 63 A
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo įjungimo geba (Icm): 10 kA
• Vardinė trumpojo jungimo pertraukimo geba (Ics): 10 kA
• Vardinė trumpojo jungimo srovė (Icw): 10 kA (1 s)
• Vardinė galia esant AC-23A, 400 V: 30 kW
• Vardinė galia esant AC-3, 400 V: 22 kW
• Montavimo tipas: priekinis montavimas (įmontuojamas prietaisas)
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis (gnybtai): IP20
• Perjungimo funkcija: apkrovos atjungimo jungiklis, pagrindinis jungiklis
• Standartai: IEC/EN 60947-3
• Užterštumo laipsnis: 3
• Pagalbiniai kontaktai: nėra (0 NO / 0 NC)
• Modulių skaičius: 3

Kam tinka

Šis jungiklis skirtas elektrikams, pramonės įmonių techniniam personalui ir visiems, kurie projektuojia ar prižiūri elektros skirstymo sistemas. Jis puikiai tinka kaip pagrindinis jungiklis mašinų valdymo spintose, pastatų skirstomuosiuose skyduose ar bet kur, kur reikia patikimai atjungti apkrovą. Dėl 63 A vardinės srovės ir 690 V AC įtampos jis gali būti naudojamas tiek mažesnėse, tiek didesnėse sistemose.

Kaip naudoti

Jungiklis montuojamas priekinio montavimo būdu – jis įstatomas į skydo angą ir tvirtinamas. Varžtiniai gnybtai leidžia patikimai prijungti laidus. Prieš montuodami įsitikinkite, kad maitinimas išjungtas. Prijungę laidus, patikrinkite, ar visi varžtai tvirtai užveržti. Jungiklis atitinka IEC/EN 60947-3 standartą, todėl užtikrina saugų grandinės atjungimą ir perjungimą.

Patarimas: montuodami šį jungiklį, visada laikykitės vietinių elektros saugos taisyklių. Rekomenduojama naudoti tinkamo skerspjūvio laidus, atitinkančius 63 A srovę. Periodiškai patikrinkite gnybtų užveržimą – tai prailgins įrenginio tarnavimo laiką ir užtikrins saugumą.
