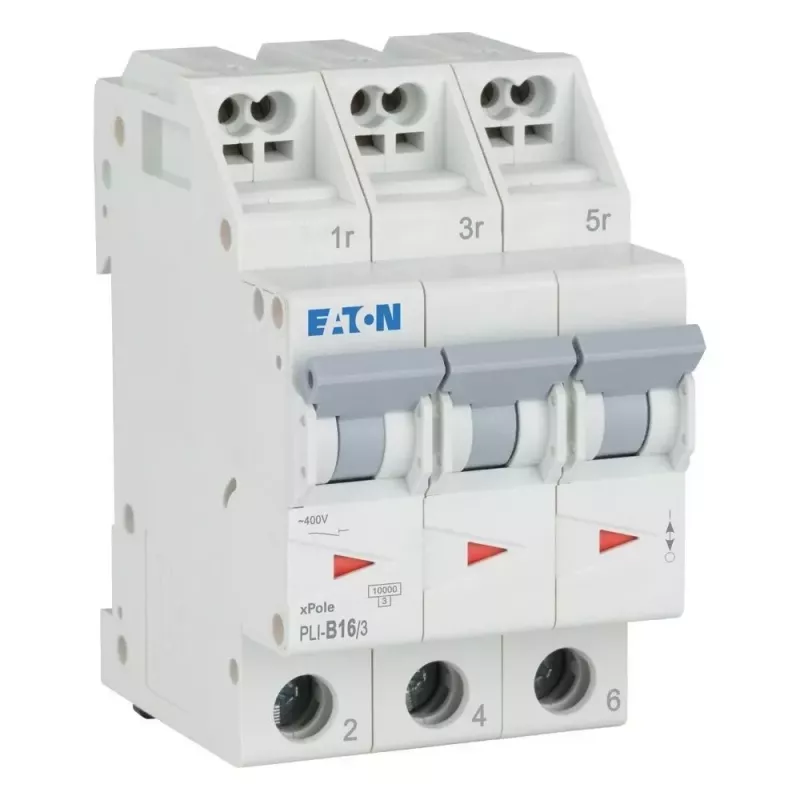

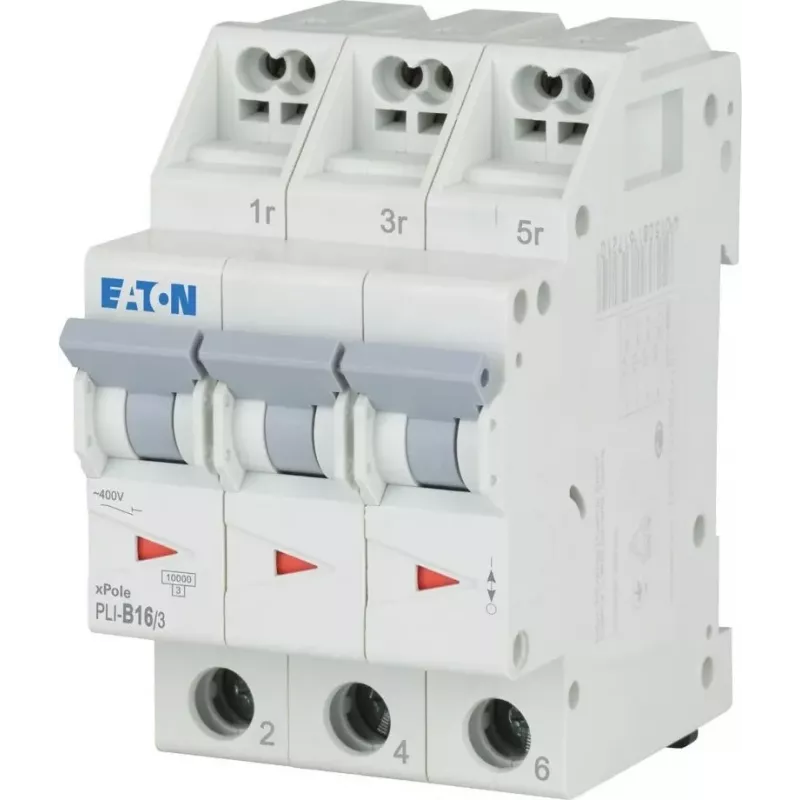

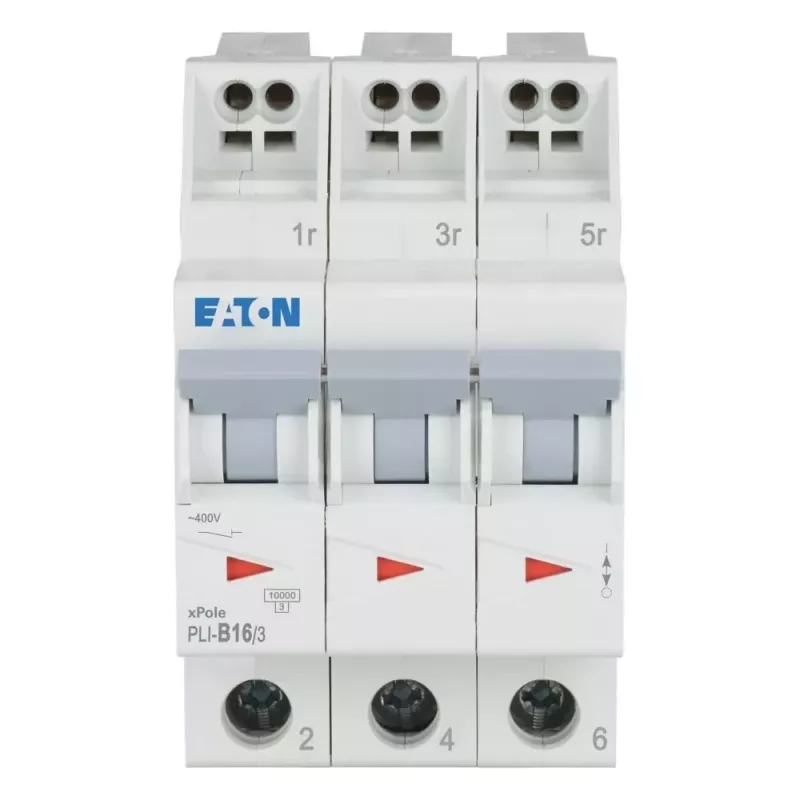

Eaton PLI-B16/3 tipo B 16 A 3 polių automatinis jungiklis 101314

Šis automatinis jungiklis skirtas tiems, kurie namuose ar nedidelėse komercinėse patalpose turi trifazę įrangą – pavyzdžiui, elektros variklius, siurblius ar stakles. Eaton PLI-B16/3 su B tipo charakteristika užtikrina patikimą apsaugą nuo perkrovos ir trumpojo jungimo, kai įjungimo srovės būna vidutinės.

Kodėl verta rinktis

• 16 A vardinė srovė ir 3 polių konstrukcija – tinka trifazėms grandinėms
• B tipo charakteristika: magnetinis atjungimas esant 3–5 kartus didesnei vardinei srovei
• 4,5 kA trumpojo jungimo atjungimo geba – patikimai nutraukia gedimus
• Kompaktiškas DIN bėgelio montavimas, 3 modulių plotis (52,5 mm)
• Platus darbinės temperatūros diapazonas nuo -25 iki +75 °C

Kasdienis naudojimas

PLI-B16/3 greitai sumontuojamas ant standartinio DIN bėgelio. Varžtiniai gnybtai priima 1–25 mm² laidininkus. 3 energijos ribojimo klasė efektyviai apriboja praleidžiamą energiją trumpojo jungimo metu, sumažindama apkrovą toliau esančiai įrangai. Priekinė IP40 ir gnybtų IP20 apsaugos klasės užtikrina tinkamą saugumą tipinėse skirstymo spintose.

Techninė specifikacija

• Vardinė srovė: 16 A
• Polių skaičius: 3
• Atjungimo charakteristika: B tipo
• Vardinė įtampa: 230/400 V AC
• Vardinė trumpojo jungimo atjungimo geba (Icn): 4,5 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Modulių plotis: 3 TE (52,5 mm)
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (priekis): IP40
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1–25 mm²
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Užteršimo laipsnis: 2
• Darbinės temperatūros diapazonas: -25 iki +75 °C
• Elektrinė ilgaamžiškumas: >10 000 ciklų
• Mechaninis ilgaamžiškumas: >20 000 ciklų

Pabaigai

Eaton PLI-B16/3 atitinka EN 60898-1 ir IEC 60898-1 standartus, todėl galite būti tikri, kad jūsų elektros instaliacija yra patikimai apsaugota.
