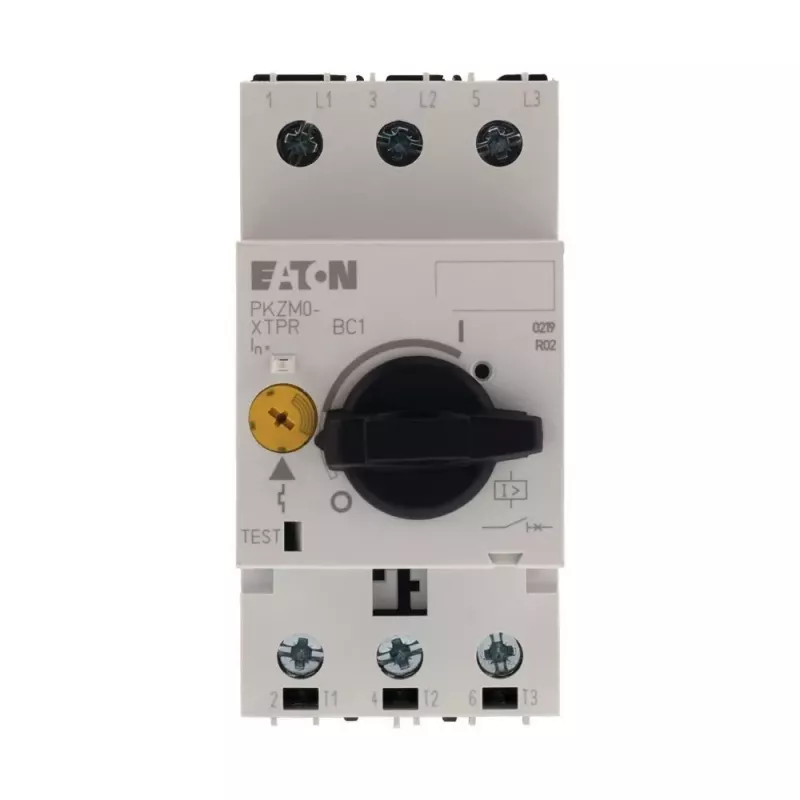

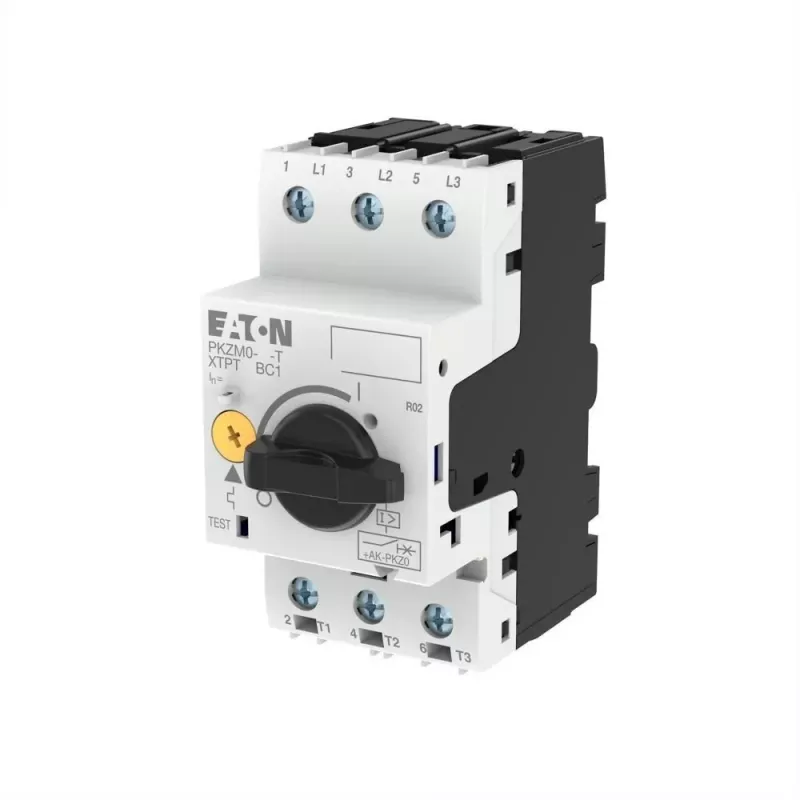

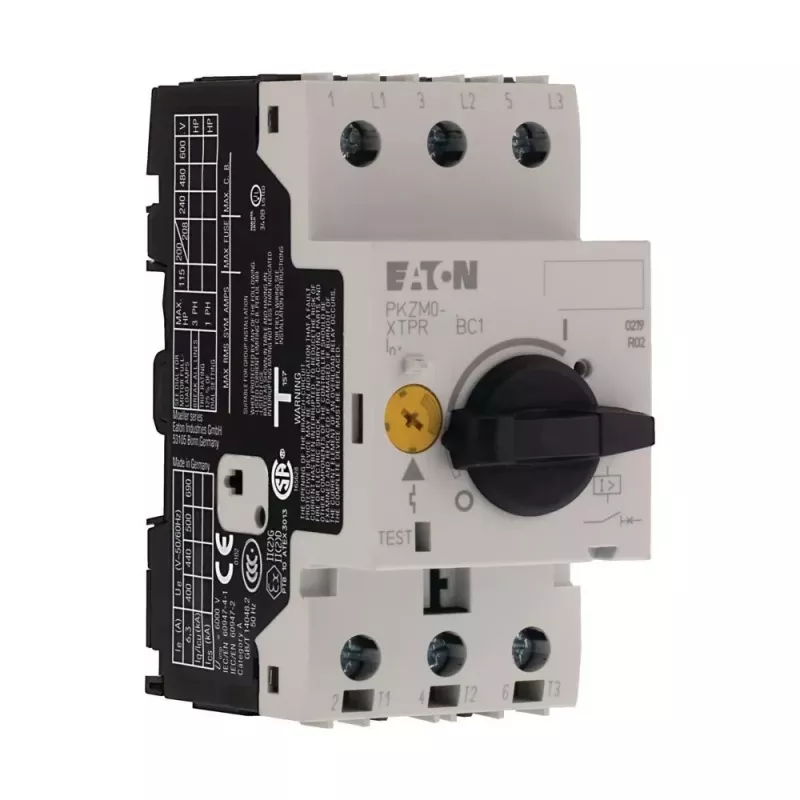

Eaton PKZM0-6,3-T variklio apsaugos automatinis jungiklis, 3 polių, 4-6,3 A 088915

Kai trifazis variklis staiga sustoja dėl perkrovos ar trumpojo jungimo, gamybos procesas gali sutrikti visai dienai. Eaton PKZM0-6,3-T variklio apsaugos automatinis jungiklis užtikrina, kad jūsų varikliai būtų apsaugoti nuo tokių gedimų, sumažindami prastovų laiką ir išlaikydami įrangą saugią.

Kam skirtas

Šis įrenginys sukurtas elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo variklių apsaugos sprendimo trifaziams varikliams, kurių vardinė srovė yra nuo 4 iki 6,3 A.

Pagrindinės savybės

• Reguliuojamas perkrovos atleidimas nuo 4 iki 6,3 A
• Fiksuotas trumpojo jungimo atleidimas esant maždaug 14 x Iu
• Didelė pertraukimo galia: 150 kA esant 400 V AC
• Vardinė darbinė įtampa iki 690 V AC
• Montuojamas ant 35 mm DIN bėgelio arba tvirtinamas varžtais
• IP20 apsauga gnybtuose

Specifikacijos

• Polių skaičius: 3
• Perkrovos atleidimo nustatymo diapazonas: 4 - 6,3 A
• Trumpojo jungimo atleidimas: fiksuotas, maždaug 14 x Iu
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo galia (Icu) esant 400V: 150 kA
• Trumpojo jungimo pertraukimo galia (Icu) esant 690V: 30 kA
• Suveikimo charakteristika: termomagnetinė
• Montavimo tipas: DIN bėgelis (35 mm) / tvirtinimas varžtais
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinės temperatūros diapazonas: -25 iki +55 °C
• Standartų atitiktis: IEC/EN 60947-4-1, VDE 0660 102 dalis
• Valdymo elementas: sukamasis rankenėlė

Kaip naudoti

Nustatykite perkrovos atleidimą pagal variklio vardinę srovę, kad apsauga būtų optimali. Jei reikia nuotolinio signalizavimo apie jungiklio būseną, naudokite pagalbinius kontaktus (įsigyjami atskirai). Montuokite ant 35 mm DIN bėgelio arba pritvirtinkite varžtais patogioje vietoje.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas. Reguliariai tikrinkite jungiklio būseną ir laiku keiskite susidėvėjusias dalis, kad išvengtumėte netikėtų sustojimų.
