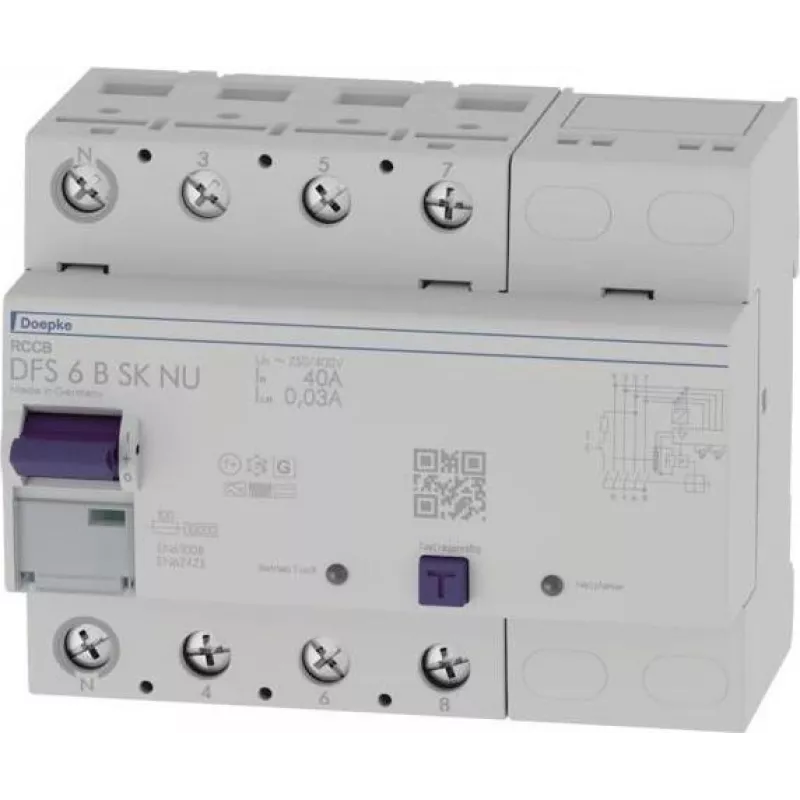

Doepke DFS6 040-4/0.03-B SK NU 4 polių liekamosios srovės automatinis jungiklis 40A 30mA B tipo 09134899

30 mA – tiek pakanka, kad apsaugotumėte žmogų nuo pavojingo elektros smūgio, tačiau Doepke DFS6 040-4/0.03-B SK NU tuo neapsiriboja: jis jautrus ir lygiai nuolatinei srovei, kurią generuoja dažnio keitikliai, elektromobilių įkrovikliai ar fotovoltinės sistemos. B tipo charakteristika užtikrina, kad net nedidelė nuotėkio srovė bus aptikta ir grandinė atjungta per akimirką.

Kodėl verta rinktis šį įrenginį?

Standartiniai RCCB dažnai „akli“ nuolatinei srovei – šis modelis ją mato. Tai reiškia mažiau netikėtų suveikimų ir didesnį saugumą ten, kur naudojama sudėtinga elektronika. Keturi poliai leidžia jungti trifazes grandines, o kompaktiškas 4 modulių plotis tilps į bet kurią standartinę DIN juostą. Gnybtai priima iki 50 mm² laidininkus, tad tinka ir galingesnėms linijoms. 3 kA impulsų atsparumas apsaugo nuo žaibo ar perjungimo šuolių sukeliamų klaidingų suveikimų.

Kam tinka?

• Trifazėms grandinėms su dažnio keitikliais ar UPS sistemomis
• Elektromobilių įkrovimo stotelėms, kuriose būtina nuolatinės srovės apsauga
• Pramoniniams įrenginiams su lygintuvais ar reguliuojamo greičio pavaromis
• Medicinos patalpoms (2 grupė) pagal IEC 60364-7-710
• Fotovoltinėms sistemoms su be transformatorių inverteriais

Pagrindinės specifikacijos

• Vardinė liekamoji srovė: 30 mA (0,03 A)
• Vardinė srovė: 40 A
• Polių skaičius: 4
• Vardinė įtampa: 230/400 V AC, 50/60 Hz
• Trumpojo jungimo atsparumas: 10 kA su tinkamu išankstiniu saugikliu
• Montavimas: DIN juosta EN 60715, 4 modulių pločio
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (įmontavus)
• Darbinė temperatūra: nuo -25 °C iki +40 °C

Kaip naudoti?

Įrenkite šį jungiklį trifazėje skirstomojoje dėžėje, prijungdami fazinius laidus prie 1, 3, 5 gnybtų, o nulinį – prie apatinio dešiniojo (NU) gnybto. Prieš tai įsitikinkite, kad viršutinė apsauga atitinka 10 kA sąlyginį trumpojo jungimo reitingą. Jei grandinėje yra didelių nuotėkio srovių, apsvarstykite trumpai uždelstą versiją, kad išvengtumėte klaidingų suveikimų.

Patarimai

Visada derinkite šį RCCB su tinkamu automatiniu jungikliu (MCB) kaip papildomą apsaugą nuo viršsrovių. Reguliariai tikrinkite testavimo mygtuku – bent kartą per mėnesį. Jei pastebite dažnus suveikimus, kvieskite elektriką patikrinti izoliacijos varžą.
