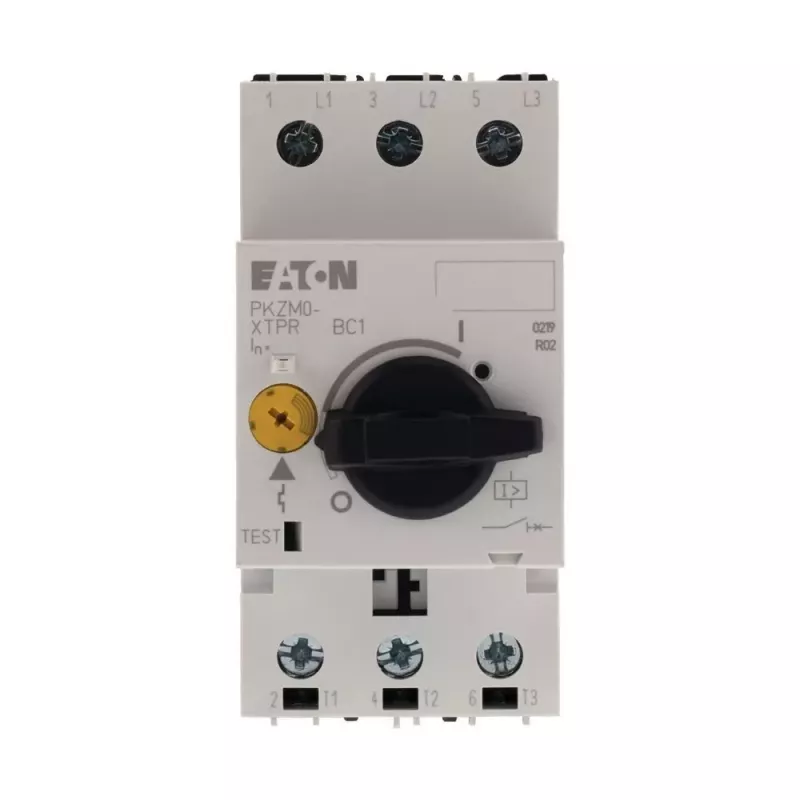

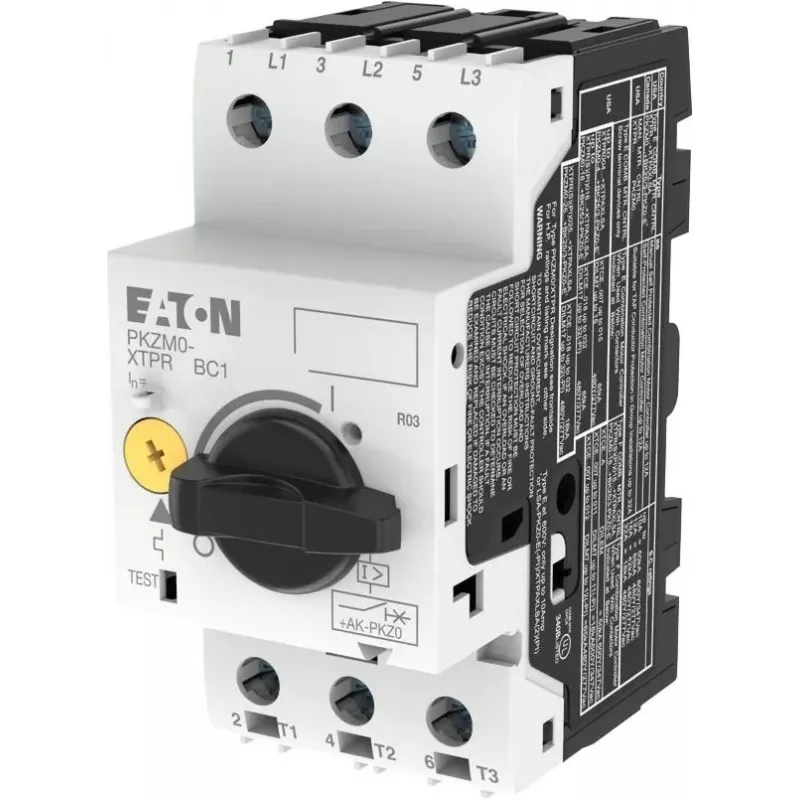

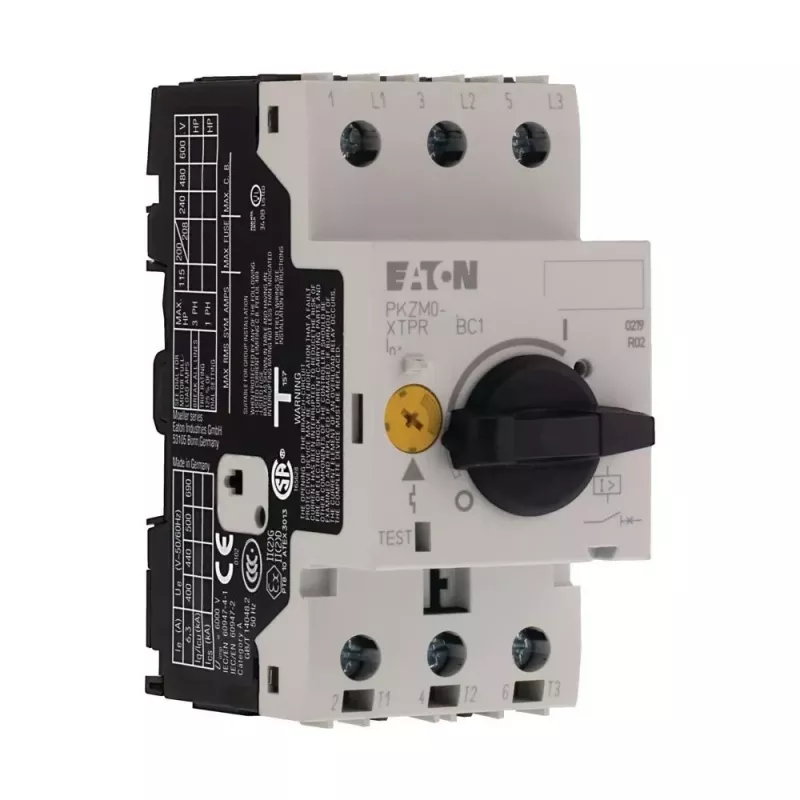

EATON PKZM0-0.16 variklio apsaugos automatinis jungiklis, 0,16 A, 3 polių, sukimosi rankenėlė, termomagnetinis, DIN bėgelis 072730

Kai mažos galios variklis dirba be apsaugos, bet koks perkrovimas ar trumpasis jungimas gali jį sunaikinti per kelias sekundes. EATON PKZM0-0.16 – tai kompaktiškas variklio apsaugos automatinis jungiklis, sukurtas būtent tokiems atvejams. Jis tiksliai stebi srovę ir atjungia grandinę, kai ji viršija leistiną ribą, taip apsaugodamas tiek variklį, tiek visą instaliaciją.

Kodėl verta rinktis PKZM0-0.16?

Šis įrenginys pasižymi reguliuojamu terminiu perkrovos atleidimu nuo 0,10 iki 0,16 A, todėl galite tiksliai pritaikyti apsaugą prie konkretaus variklio. Magnetinis atleidimas suveikia esant maždaug 14 kartų didesnei už vardinę srovę, užtikrindamas greitą reakciją į trumpąjį jungimą. 50 kA trumpojo jungimo pertraukimo galia prie 400 V AC reiškia, kad prietaisas atlaiko net didelius trumpojo jungimo srovės šuolius. 3 polių konstrukcija ir varžtiniai gnybtai leidžia patikimai prijungti laidus, o DIN bėgelio tvirtinimas (EN 60715) supaprastina montavimą skydelyje. Priekinis skydelis, sumontuotas korpuse, atitinka IP65 apsaugos klasę – atsparus dulkėms ir vandens purslams. Sukimosi rankenėlė ne tik lengvai valdoma, bet ir aiškiai parodo įrenginio būseną.

Kam tinka?

• Trifazių variklių, kurių vardinė srovė iki 0,16 A, apsaugai
• Pramoniniams valdymo skydams ir variklių valdymo centrams
• Taikymams, kuriems reikalinga AC-3 perjungimo kategorija
• Aplinkai, kurioje temperatūra svyruoja nuo -25 iki +55 °C

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 0,16 A
• Terminio perkrovos atleidimo diapazonas: 0,10–0,16 A
• Polių skaičius: 3
• Valdymo tipas: sukimosi rankenėlė
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Trumpojo jungimo pertraukimo galia: 50 kA prie 400 V
• Montavimas: DIN bėgelis (EN 60715)
• Prijungimas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 gnybtai, IP65 priekis su korpusu
• Standartai: IEC/EN 60947-4-1, VDE 0660

Kaip naudoti?

Sumontuokite jungiklį ant DIN bėgelio standartiniame valdymo skydelyje. Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų pagal schemą. Sukimosi rankenėle nustatykite norimą terminio atleidimo srovę pagal variklio vardinę srovę. Įsitikinkite, kad variklio pilnos apkrovos srovė patenka į reguliavimo diapazoną 0,10–0,16 A. Jei reikia, prijunkite papildomus pagalbinius kontaktus nuotoliniam signalizavimui.

Patarimai

Kad užtikrintumėte optimalią variklio apsaugą, poruokite PKZM0-0.16 su EATON pagalbinių kontaktų moduliais (pvz., NHI-E-10-PKZ0) – taip galėsite nuotoliniu būdu stebėti įrenginio būseną. Visada įrenkite jungiklį į tinkamą korpusą, kad pasiektumėte IP65 priekinę apsaugą. Prieš montuodami patikrinkite, ar variklio vardinė srovė neviršija nustatytos ribos.
