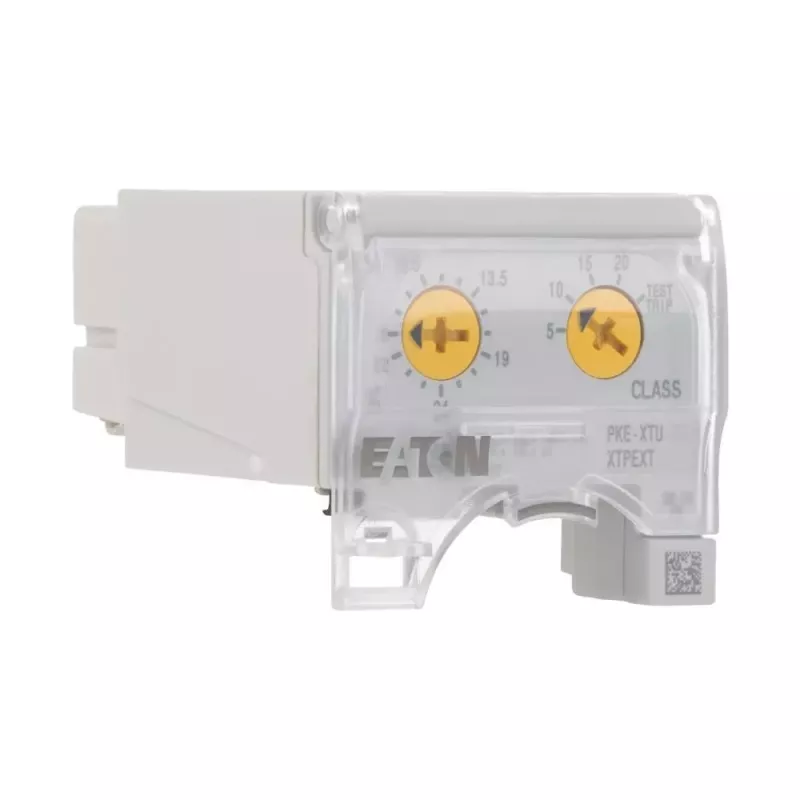

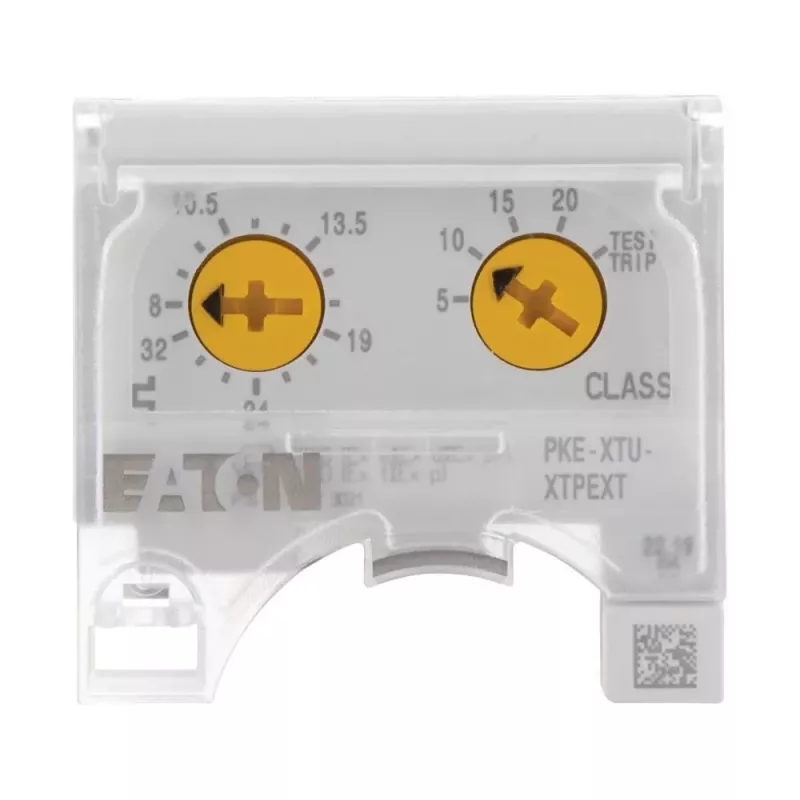

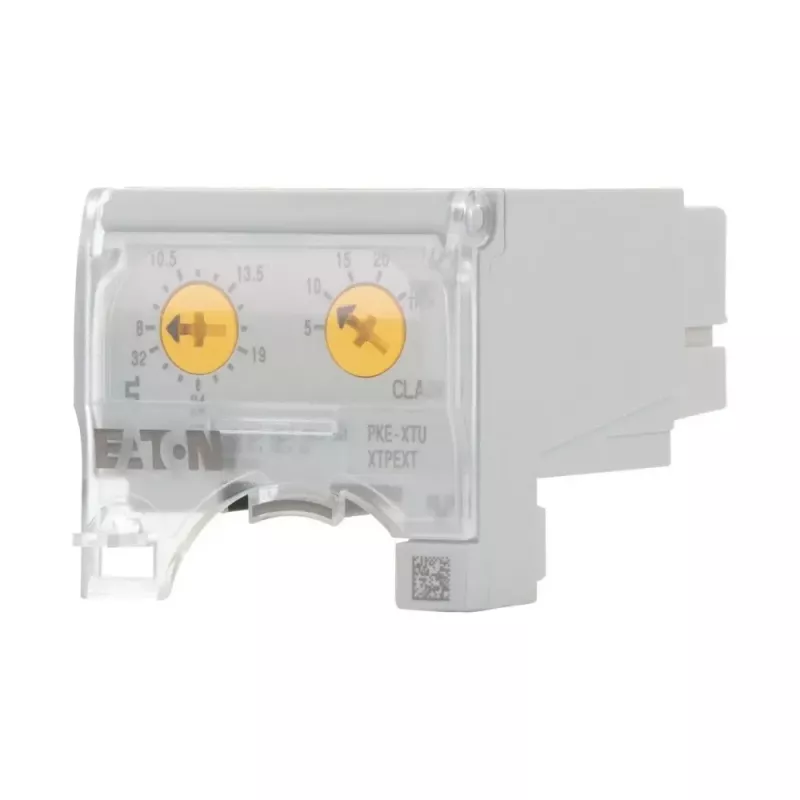

Eaton PKE-XTU-32 elektroninis variklio apsaugos išjungiklio modulis, 0,3–32 A, 690 V AC 121726

Eaton PKE-XTU-32 – tai elektroninis perkrovos apsaugos modulis, skirtas įstatyti į PKE32 bazinį įrenginį. Jis užtikrina tikslų trijų fazių variklių apsaugą nuo perkrovos iki 32 A. Šis modulis naudojamas pramoniniuose valdymo skydeliuose, kur reikalingas platus srovės reguliavimo diapazonas ir skirtingos suveikimo klasės.

Kodėl verta rinktis

PKE-XTU-32 pasižymi plačiu reguliavimo diapazonu (0,3–32 A), todėl vienu moduliu galima apsaugoti įvairius variklius – nereikia laikyti daug atsarginių dalių. Elektroninė perkrovos apsauga su temperatūros kompensacija ir fazių gedimo jautrumu užtikrina patikimą veikimą net esant įtampos svyravimams. Pasirinktinai galima nustatyti rankinį arba automatinį atstatymą, o LED indikatoriai ir testavimo mygtukas palengvina diagnostiką.

Techniniai duomenys

• Nominaliosios srovės diapazonas: 0,3–32 A
• Nominalioji įtampa: iki 690 V AC
• Reguliuojama suveikimo klasė: CLASS 5–30
• Elektroninė perkrovos apsauga
• Fazių gedimo jautrumas ir temperatūros kompensacija
• Atstatymo funkcija: rankinė/automatinė
• Apsaugos laipsnis: IP20 (gnybtai)
• Aplinkos temperatūra: -25 iki +55 °C
• Montavimas: įstatomas į PKE bazinį įrenginį
• LED būsenos indikatoriai ir integruotas testavimo mygtukas

Kam tinka

• Pramoninių mašinų trijų fazių variklių apsaugai
• Konvejerių, siurblių ir ventiliatorių perkrovos apsaugai
• Esamų Eaton PKE sistemų atnaujinimui ar plėtimui

Naudojimo patarimai

Modulis neturi integruotos trumpojo jungimo apsaugos – būtinai naudokite atskirą apsaugos nuo trumpojo jungimo įtaisą. Prieš montuodami įsitikinkite, kad bazinis įrenginys PKE32 yra tinkamas. Laikykitės gamintojo nurodymų dėl suveikimo klasės nustatymo pagal variklio paleidimo charakteristikas.

Patarimas: Reguliuodami srovę, atsižvelkite į variklio vardinę srovę ir paleidimo trukmę. Jei variklis paleidžiamas sunkiai, pasirinkite aukštesnę suveikimo klasę (pvz., CLASS 10 ar 20), kad išvengtumėte klaidingų suveikimų. Periodiškai testuokite modulį naudodami integruotą mygtuką.
