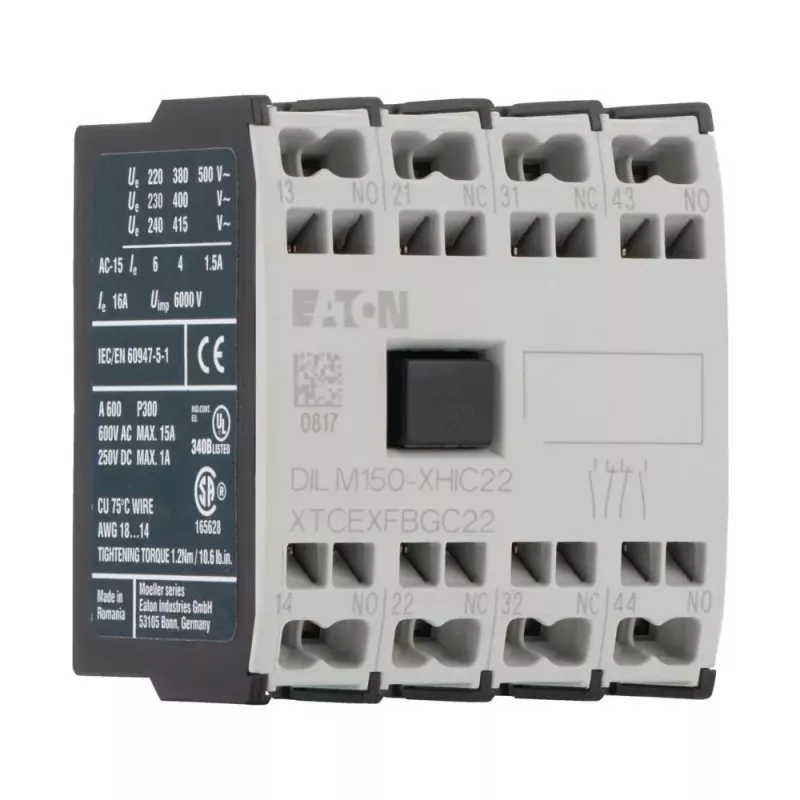

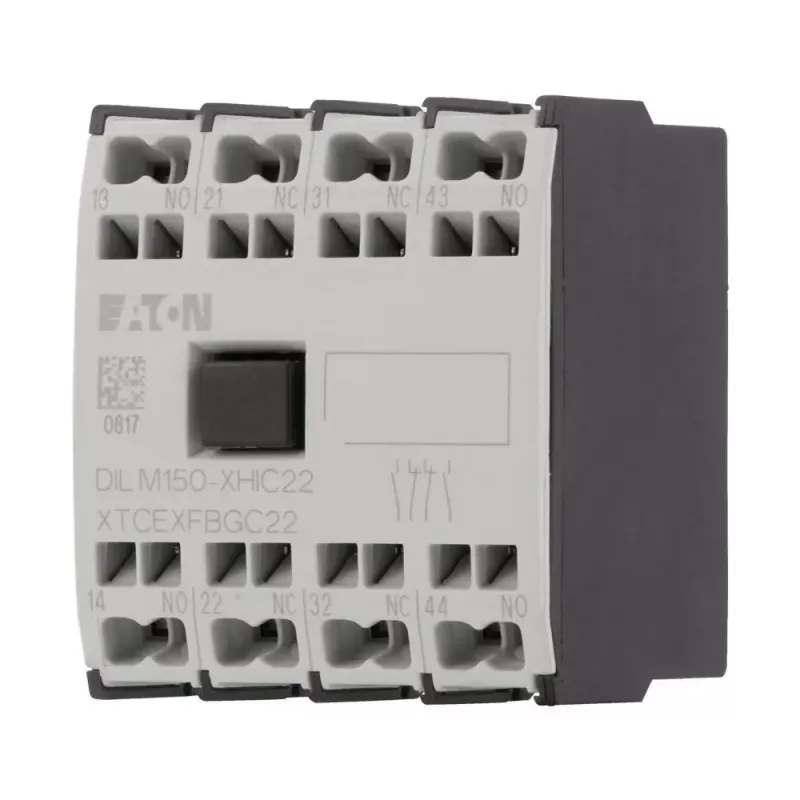

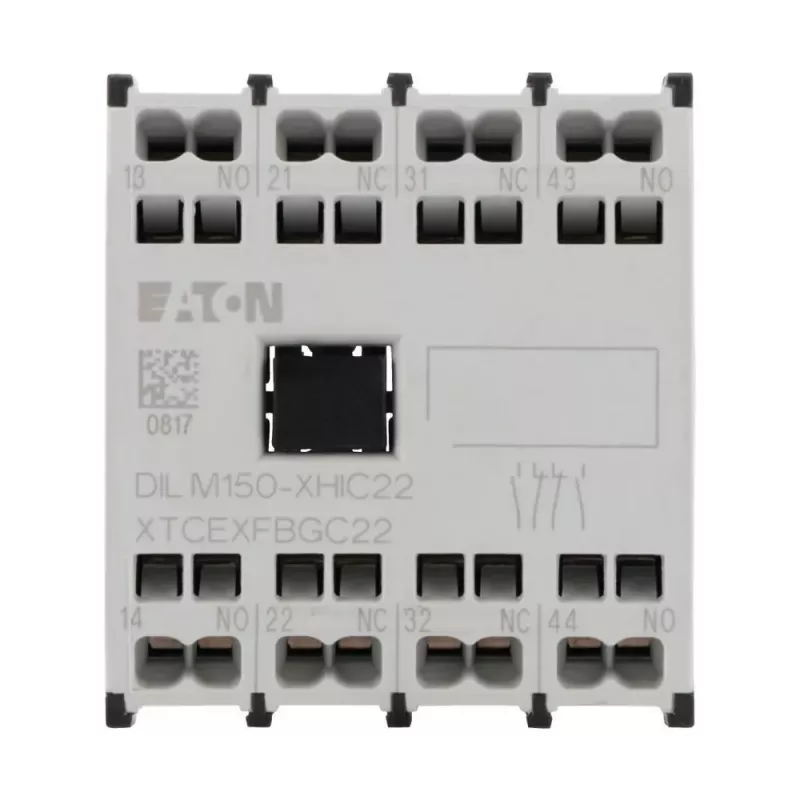

Eaton pagalbinis kontaktų blokas 4 polių 2NO+2NC, tvirtinamas viršuje, DILM40-DILM150, varžtiniai gnybtai 278046

Jei valdymo spintoje vietos mažai, o grandinių daug – šis Eaton pagalbinis kontaktų blokas yra tas sprendimas, kuris tiesiog užsifiksuoja ant kontaktorians viršaus ir iš karto suteikia keturis papildomus kontaktus. Jokių papildomų laidų raizgalynių, jokių šoninių laikiklių – tik tvarkingas, kompaktiškas sumontavimas.

Kodėl verta rinktis

• Tvirtinamas viršuje – tiesiogiai jungiamas prie suderinamų Eaton DILM kontaktorių, taupo brangų skydo plotą
• 2NO + 2NC kontaktų konfigūracija – lankstus valdymo logikos sprendimas signalizacijai, blokavimui ar grandinių perjungimui
• Varžtiniai gnybtai – patikimas ir lengvai prižiūrimas sujungimas net vibracijos sąlygomis
• Skirta AC-15 230V 4A ir DC-13 24V 1A perjungimui
• Darbinė temperatūra nuo -25°C iki +60°C – atlaiko įtemptas gamybos sąlygas

Kam tinka

Šis blokas skirtas tiems, kurie projektuoją ar prižiūri variklių valdymo ir automatikos sistemas su Eaton DILM40–DILM150 kontaktoriais. Puikiai tinka, kai reikia papildomų signalinių kontaktų, tarpusavio blokavimo grandinių arba paprasto būsenos perdavimo į valdiklį. Dėl IP20 apsaugos klasės jis skirtas montuoti tik valdymo spintose.

Techniniai duomenys

• Kontaktų konfigūracija: 2 normaliai atviri (NO) + 2 normaliai uždari (NC)
• Polių skaičius: 4
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Prijungimo galimybės kietiems laidininkams: 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Prijungimo galimybės AWG: 18–14
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Suderinamumas: Eaton DILM40–DILM150 kontaktoriai

Kaip naudoti

Blokas tiesiog užspaudžiamas ant kontaktoriaus viršaus – jokių papildomų įrankių nereikia. Varžtinius gnybtus priveržkite reikiamu momentu, kad užtikrintumėte patikimą kontaktą. Prieš montuodami įsitikinkite, kad kontaktoriaus modelis patenka į DILM40–DILM150 diapazoną.

Patarimas: jei naudojate kelis pagalbinius blokus, sumontuokite juos nuosekliai – taip sutaupysite vietos ir išlaikysite tvarkingą laidų vedimą. Visada atjunkite maitinimą prieš atlikdami bet kokius darbus.
