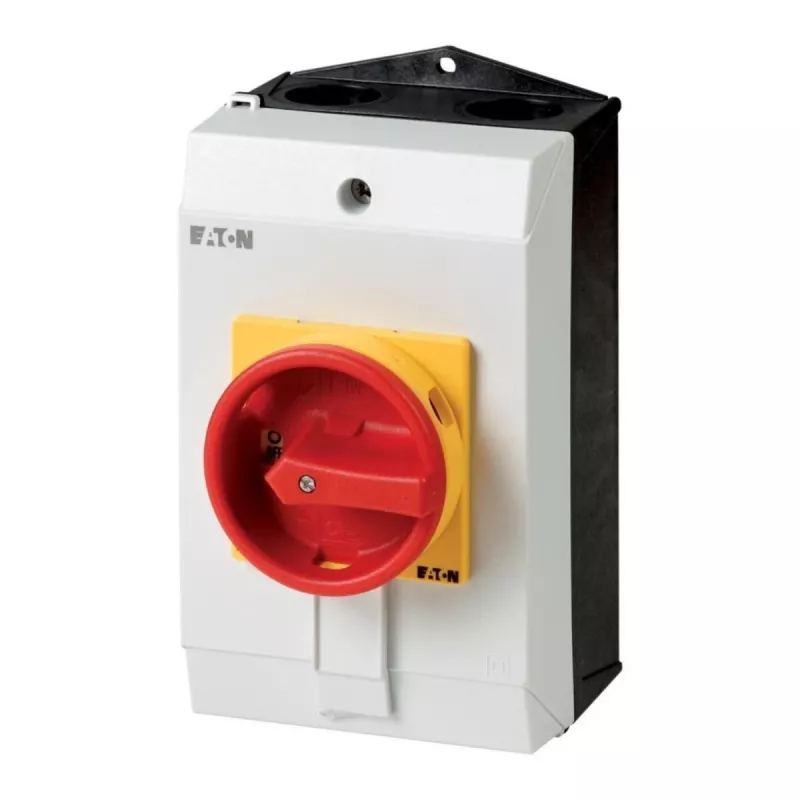

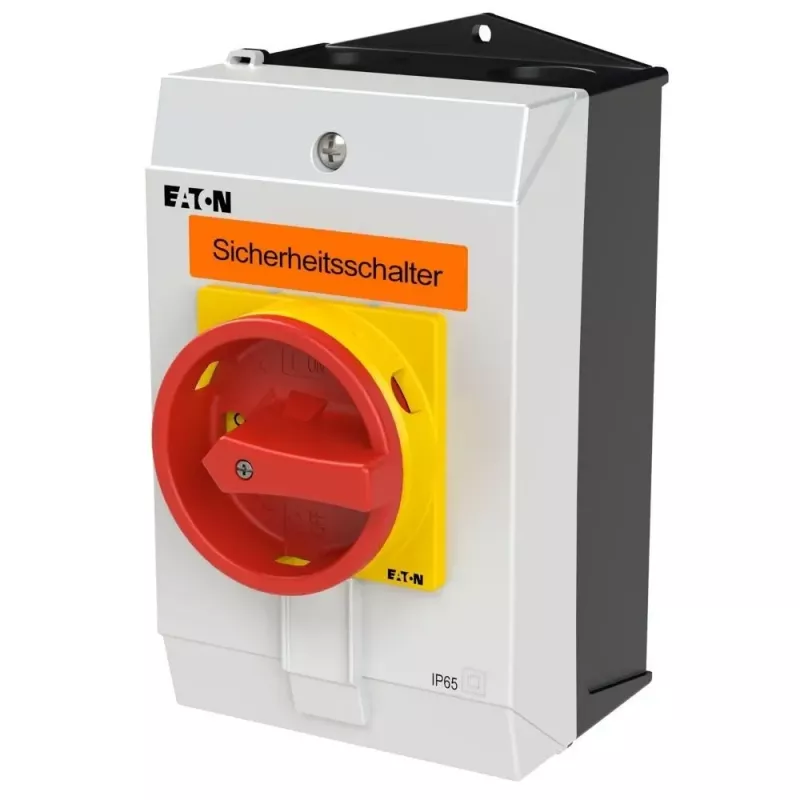

Eaton P1-25/I2-SI 3 polių pagrindinis jungiklis 25 A, raudona rankena, geltona priekinė plokštė, IP65, viršutinio montavimo 207308

Kai reikia greitai ir saugiai atjungti maitinimą nuo trijų fazių įrenginio, Eaton P1-25/I2-SI tampa patikimu sprendimu. Šis kompaktiškas pagrindinis jungiklis su raudona rankena ir geltona priekine plokšte užtikrina aiškų ON/OFF indikaciją net ir prastai apšviestose vietose.

Kodėl verta rinktis

• Raudona rankena ir geltona priekinė plokštė – lengvai pastebima, atitinka saugos reikalavimus.
• IP65 apsaugos klasė – atsparus dulkėms ir vandens purškimui, tinka drėgnose ar dulkėtose patalpose.
• 3 polių, 25 A – skirta trifaziams varikliams, siurbliams, ventiliacijos sistemoms.
• Izoliuotas korpusas iš polikarbonato – papildoma apsauga nuo elektros smūgio.
• Varžtiniai gnybtai – patikimas ir paprastas laidų prijungimas.
• 1 NO + 1 NC pagalbiniai kontaktai – galima naudoti būsenos signalizacijai ar valdymui.

Kam tinka

Šis jungiklis puikiai tinka pramonės elektrikams, automatizavimo specialistams ir techninės priežiūros darbuotojams. Jis dažnai naudojamas kaip pagrindinis arba techninės priežiūros jungiklis mašinų valdymo spintose, HVAC įrangoje, konvejerių sistemose. Dėl IP65 apsaugos jis tinka ir lauko sąlygoms, pavyzdžiui, siurblinėse ar garažuose.

Pagrindinės specifikacijos

• Jungiklio tipas: pagrindinis / techninės priežiūros jungiklis
• Polių skaičius: 3
• Nominali darbinė srovė (Ie): 25 A prie 400 V AC-21A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: viršutinis, izoliuotame korpuse
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Apsaugos laipsnis: IP65
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (ON/OFF)
• Prijungimas: varžtiniai gnybtai
• Nominali trumpojo jungimo atsparumo srovė (Icw): 0,5 kA (1 s)
• Nominali sąlyginė trumpojo jungimo srovė (Iq): 4 kA
• Atitinka standartus: IEC/EN 60947, VDE 0660
• Darbinė temperatūra: nuo -25°C iki +50°C
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Korpuso medžiaga: izoliuotas (polikarbonatas)
• Nominali galia (AC-23A, 400 V): 11 kW

Kaip naudoti

Jungiklis montuojamas ant paviršiaus. Prijunkite trifazius laidus prie varžtinių gnybtų pagal schemą, esančią ant korpuso. Įsitikinkite, kad maitinimas išjungtas prieš atlikdami bet kokius darbus. Raudona rankena pasukama 90° kampu – taip aiškiai parodoma, ar grandinė uždaryta, ar atidaryta. Jei reikia, prijunkite pagalbinius kontaktus prie signalizacijos grandinės.

Patarimas: Reguliariai tikrinkite, ar jungiklio rankena lengvai pasukama, o gnybtai tvirtai priveržti. Esant dulkėtoms sąlygoms, laikas nuo laiko nuvalykite priekinę plokštę, kad išliktų gerai matoma. Montuodami laikykitės vietinių elektros saugos taisyklių.
