Eaton P3-63/I4-SI/HI11 2-polių rotacinis pagrindinis jungiklis, 63 A, 690 V AC, pilkas/raudonas 207363

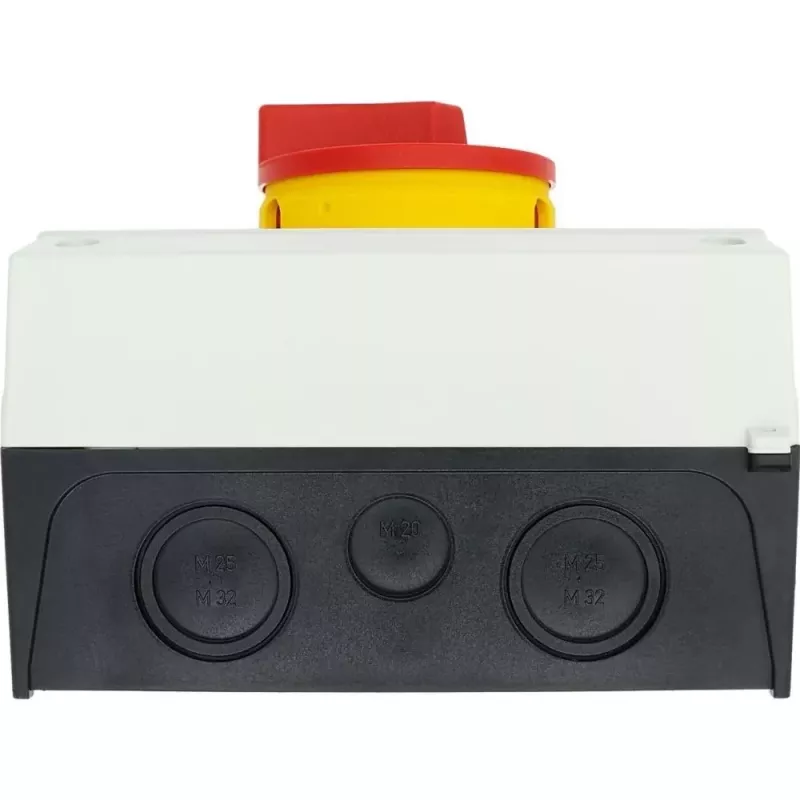

Raudona rankena ir geltonas fiksavimo žiedas iškart išduoda, kad tai – Eaton P3-63/I4-SI/HI11 rotacinis pagrindinis jungiklis su avarinio sustabdymo funkcija. Pilkas izoliuotas korpusas su IP65 apsauga atlaiko dulkes ir vandens sroves, todėl tinka net drėgnose dirbtuvėse ar lauko instaliacijose.

Kodėl verta rinktis

63 A vardinė srovė ir 690 V AC darbinė įtampa užtikrina patikimą apkrovos atjungimą. Esant 400 V AC (AC-23A), jungiklis gali perjungti net 30 kW galios apkrovas. Tvirti varžtiniai gnybtai palaiko patikimą kontaktą, o 6 kV impulsinė įtampa apsaugo nuo trumpalaikių viršįtampių.

Kam tinka

• Pagrindinis jungiklis mašinų valdymo pultuose
• Avarinis atjungimas pramonės įrenginiuose
• Maitinimo skirstomųjų grandinių izoliavimas iki 63 A
• Paviršinis montavimas dirbtuvėse ir ūkinėse patalpose

Pagrindinės specifikacijos

• Jungiklio tipas: rotacinis pagrindinis jungiklis / avarinis sustabdymas
• Polių skaičius: 2
• Vardinė darbinė srovė (Iu): 63 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė trumpalaikė atsparumo srovė (Icw): 1,2 kA (1 s)
• Vardinė sąlyginė trumpojo jungimo srovė (Iq): 4 kA su 63 A gG/gL saugikliu
• Apsaugos laipsnis: IP65
• Montavimo tipas: paviršinis
• Perjungimo padėtys: 2 (ON/OFF)
• Rankenos spalva: raudona
• Fiksavimo žiedo spalva: geltona
• Užrakinamas 0 (Off) padėtyje
• Gnybtų tipas: varžtiniai
• Vardinė galia (AC-23A, 400 V): 30 kW
• Aplinkos darbinė temperatūra: nuo -25 °C iki +50 °C
• Korpuso medžiaga: izoliuotas korpusas
• Korpuso spalva: pilka

Naudojimo patarimai

Įsitikinkite, kad trumpojo jungimo srovė instaliacijos vietoje neviršija 4 kA, kai naudojamas 63 A gG/gL saugiklis. Varžtiniams gnybtams naudokite tinkamus kabelių antgalius – taip užtikrinsite patikimą ir ilgaamžį kontaktą.
