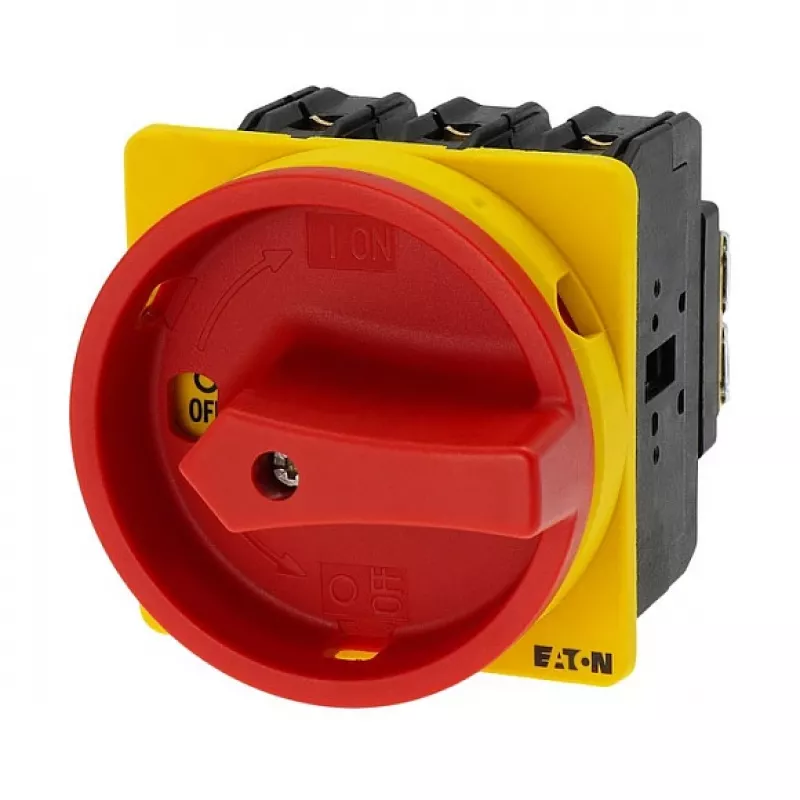

Eaton P3-63/EA/SVB Pagrindinis jungiklis 63A 3-polių avarinis sustabdymas įleidžiamas raudonas/geltonas

Ar kada nors teko nerimauti dėl saugumo savo dirbtuvėse ar gamybos linijoje? Įsivaizduokite situaciją, kai reikia akimirksniu atjungti maitinimą, o jūsų jungiklis nepatikimas arba sunkiai pasiekiamas. Eaton P3-63/EA/SVB pagrindinis jungiklis – tai sprendimas, kuris suteikia ramybę ir kontrolę. Šis 63 A galios, 3-polių įrenginys su raudona rankenėle ir geltonu fiksavimo žiedu yra ne tik funkcionalus, bet ir aiškiai matomas – puikus pasirinkimas ten, kur saugumas yra prioritetas.

Kam jis skirtas?

Šis jungiklis – idealus pasirinkimas elektros skydų gamintojams, mašinų OEM ir techninės priežiūros inžinieriams, ieškantiems patikimo pagrindinio atjungimo ar avarinio sustabdymo sprendimo pramoninėms mašinoms, valdymo spintoms ir skirstomiesiems skydams. Jis ypač tinka ten, kur saugumo reikalavimai numato užrakinamą atjungimo tašką ir aiškų avarinio sustabdymo indikaciją.

Pagrindinės savybės

• Vardinė darbinė srovė 63 A ir įtampa iki 690 V kintamosios srovės – tinka sudėtingoms pramoninėms apkrovoms.
• 3-polių konfigūracija su galimu nuliniu laidininku (4-polių) – lankstumas įvairioms grandinėms.
• Avarinio sustabdymo funkcija: raudona rankenėlė ir geltonas fiksavimo žiedas užtikrina gerą matomumą ir greitą identifikavimą.
• Užrakinamas išjungimo (0) padėtyje – saugus atjungimas techninės priežiūros metu.
• Įleidžiamas montavimas – švariai įsilieja į skydus ir korpusus.
• Aukšta apsaugos klasė: IP65 priekyje – atsparus dulkėms ir vandens srovėms.
• Atitinka IEC/EN 60947 standartus – patikimumas ir saugumas.
• Platus darbinės temperatūros diapazonas nuo -25°C iki +50°C – tinka atšiaurioms aplinkoms.

Specifikacijos

• Jungiklio tipas: Pagrindinis jungiklis / Avarinio sustabdymo jungiklis
• Polių skaičius: 3-polių + N (4-polių)
• Vardinė darbinė srovė (Ie): 63 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Montavimo tipas: Įleidžiamas
• Rankenėlės spalva: Raudona
• Fiksavimo žiedo spalva: Geltona
• Užrakinimas: Užrakinamas 0 (Išjungta) padėtyje
• Apsaugos klasė (priekyje): IP65
• Apsaugos klasė (gnybtai): IP20
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė sąlyginė trumpojo jungimo srovė (Iq): 6 kA (su 63A gG/gL saugikliu)
• Vardinė galia (AC-23A, 400V): 30 kW
• Vardinė galia (AC-3, 400V): 22 kW
• Gnybtų tipas: Varžtiniai gnybtai
• Standartai: IEC/EN 60947
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (Įjungta/Išjungta)
• Darbinės temperatūros diapazonas: -25 iki +50 °C
• Funkcija: Avarinis išjungimas

Patarimai

Integruodami šį jungiklį į savo skydą, įsitikinkite, kad montavimo išpjova atitinka nurodytus matmenis ir kad jungiklis tinkamai pritvirtintas, kad būtų išlaikytas IP65 priekinės dalies sandarumas. Avarinio sustabdymo programoms patikrinkite, ar raudonos/geltonos spalvų schema atitinka vietinius saugos reikalavimus. Naudokite tinkamus kabelių antgalius ir priveržimo momentą varžtiniams gnybtams, kad užtikrintumėte patikimus sujungimus ir išvengtumėte perkaitimo.

Svarbu: prieš montuodami įsitikinkite, kad maitinimas yra išjungtas, ir kad jungiklis yra tinkamai įžemintas. Visada laikykitės gamintojo nurodymų ir vietinių elektros instaliacijos taisyklių.
