Eaton P3-100/V/SVB-sw pagrindinis jungiklis, 3 polių + N, 100 A, 690 V AC, IP65, juoda rotacinė rankena 064976

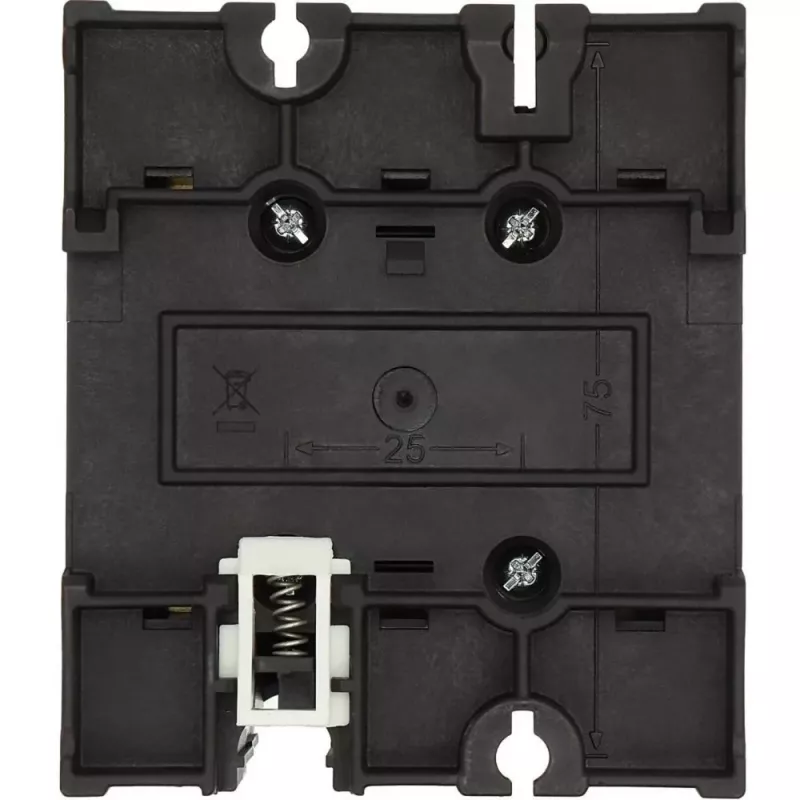

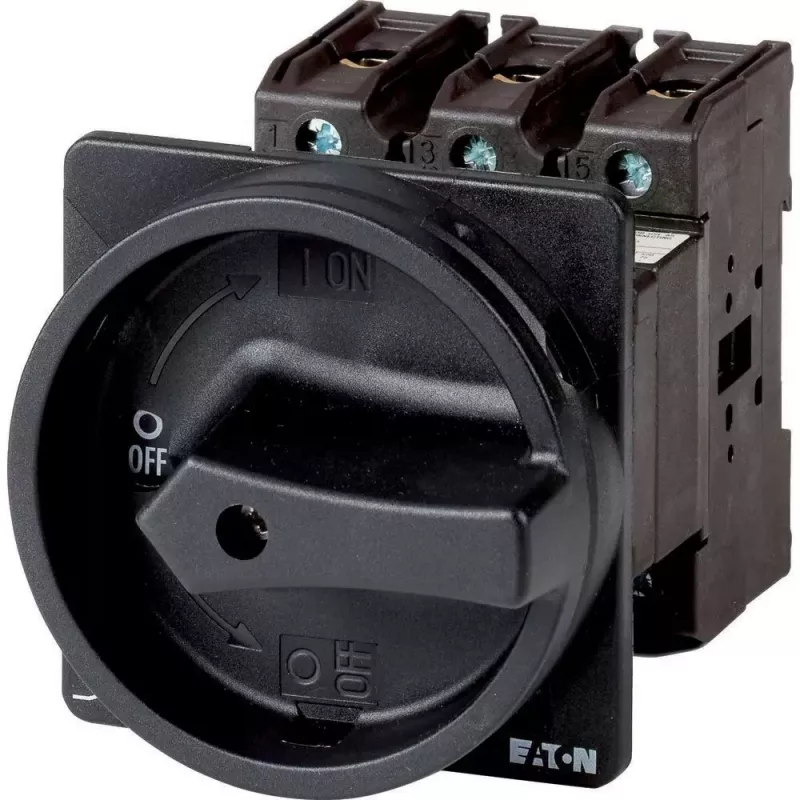

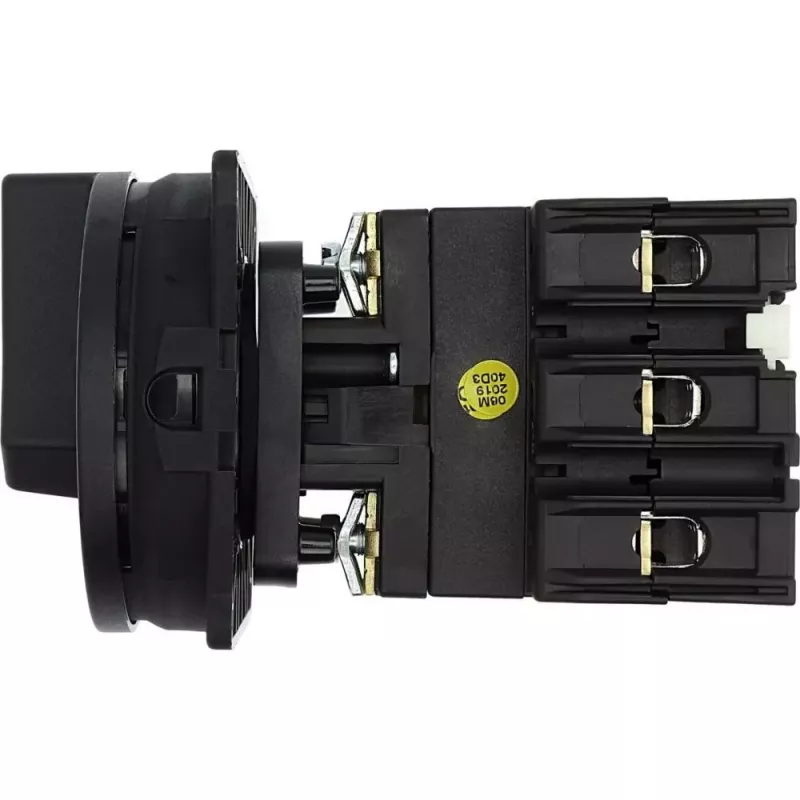

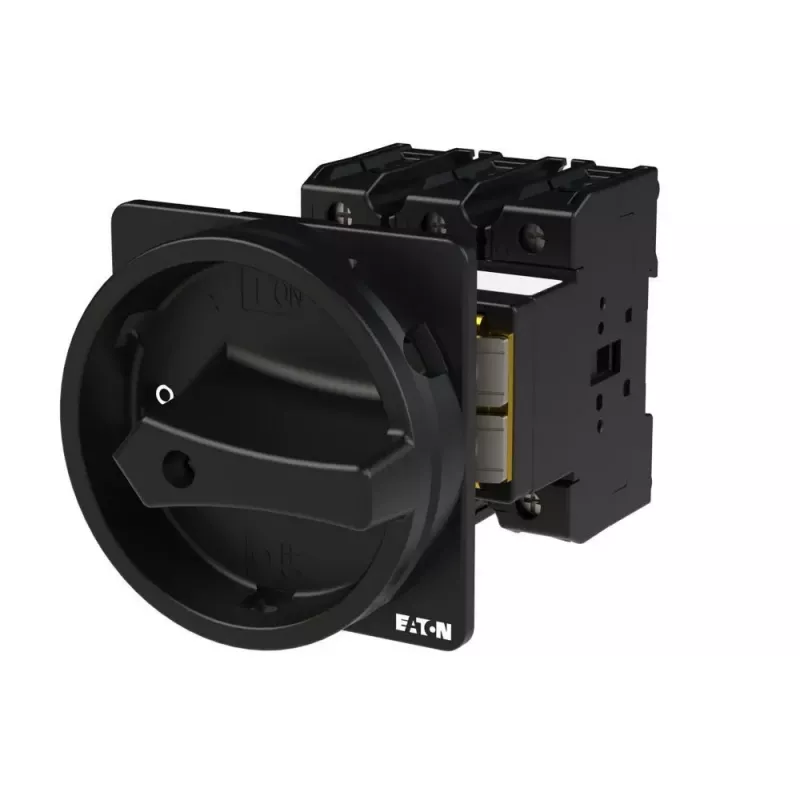

Eaton P3-100/V/SVB-sw – tai patikimas 3 polių + N pagrindinis jungiklis su avarinio išjungimo funkcija, skirtas 100 A vardinei srovei ir 690 V AC įtampai. Juoda rotacinė rankena su fiksavimo žiedu leidžia saugiai užrakinti jungiklį išjungtoje padėtyje, užtikrinant saugų atskyrimą atliekant techninę priežiūrą. Jungiklis montuojamas tarpinėje plokštėje, o priekinė apsauga atitinka IP65 – todėl jis tinka net ir sudėtingomis sąlygomis dirbančiose pramoninėse aplinkose.

Privalumai

Šis jungiklis užtikrina patikimą perjungimą ir atskyrimą, pasižymi dideliu trumpojo jungimo įjungimo ir išjungimo pajėgumu – 3 kA esant 690 V. Užrakinama rankena apsaugo nuo neteisėto pakartotinio įjungimo, didindama saugumą. Kompaktiška konstrukcija ir lankstūs gnybtai (1 x 50 mm² arba 2 x 25 mm²) palengvina montavimą įvairiose skydo konfigūracijose.

Tinka

• Pramoniniams valdymo skydams ir mašinoms, kuriose reikalingas pagrindinis atskyrimo jungiklis.
• Taikymams, kuriems reikalingas avarinis išjungimas pagal IEC/EN 60947-3.
• Aplinkoms, kuriose reikalinga priekinė apsauga iki IP65.
• Variklių apkrovoms iki 55 kW esant 400 V arba 690 V (AC-23A).

Pagrindinės specifikacijos

• Vardinė darbinė srovė (Ie): 100 A
• Polių skaičius: 3 polių + N (4 poliai)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo įjungimo/išjungimo pajėgumas: 3 kA esant 690 V
• Sąlyginė trumpojo jungimo srovė: 4 kA su 100 A saugikliu
• Apsaugos laipsnis: IP65 (priekis), IP20 (gnybtai)
• Gnybtų talpa: 1 x 50 mm² arba 2 x 25 mm² lankstus
• Darbinė temperatūra: -25 iki +50 °C
• Perjungimo kampas: 90°

Rekomendacijos

Saugiam ir patikimam pagrindiniam perjungimui pramoninėse instaliacijose Eaton P3-100/V/SVB-sw yra puikus pasirinkimas. Tvirtas korpusas ir atitiktis tarptautiniams standartams užtikrina ilgalaikį veikimą. Visada patikrinkite trumpojo jungimo koordinaciją su apsauginiais įtaisais prieš jungiklį.
