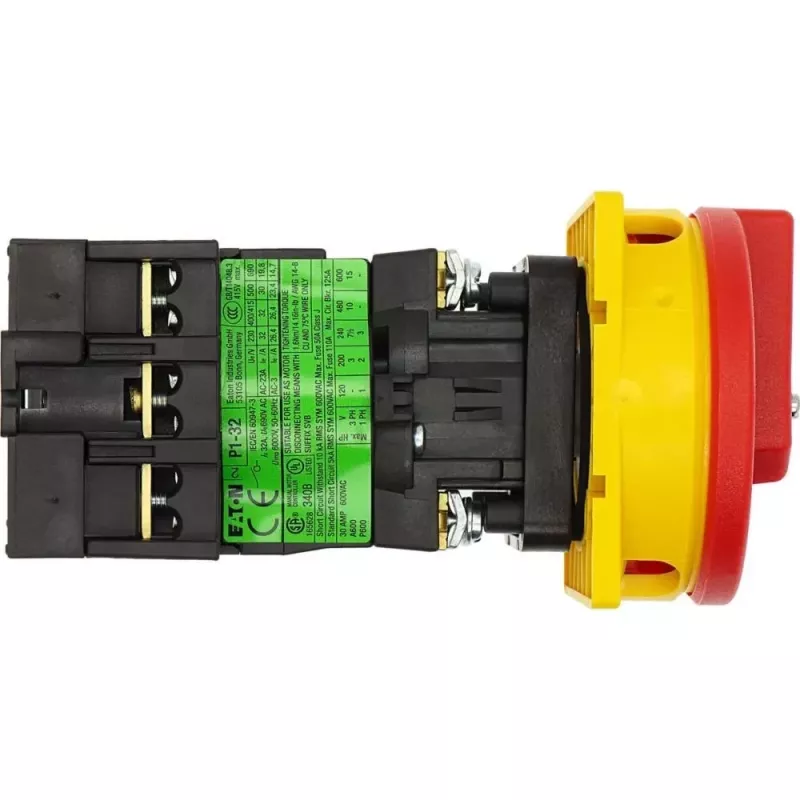

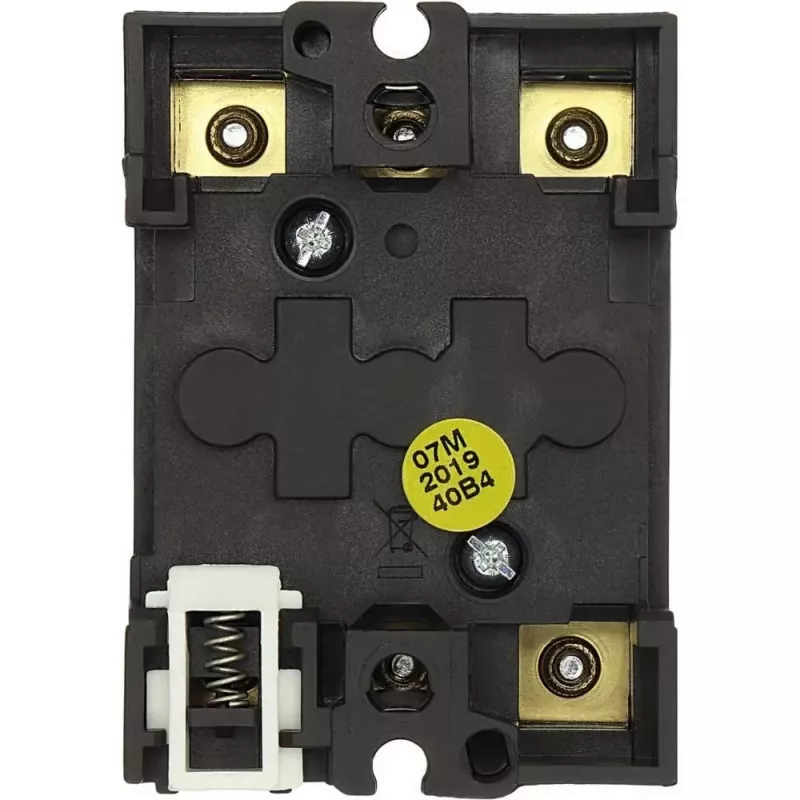

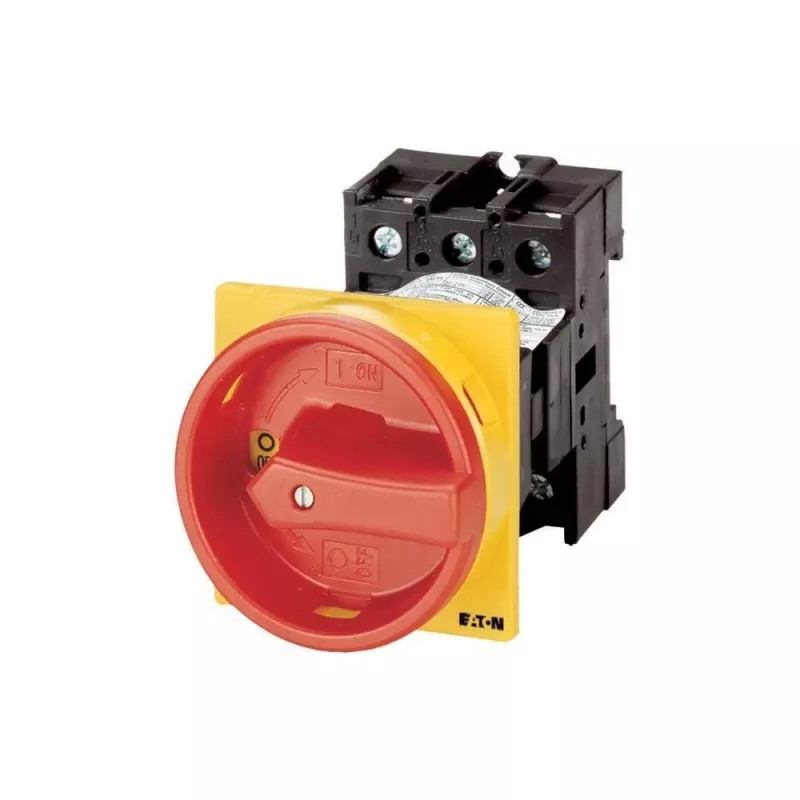

Eaton P1-32/V/SVB pagrindinis jungiklis su avariniu stabdymu, 3 polių, 32A, IP65, tarpiniam montavimui, 095676

Kai įrenginio skydelyje reikia vieno aiškaus taško, kuriuo galima akimirksniu atjungti maitinimą avarijos ar techninės priežiūros metu, Eaton P1-32/V/SVB tampa tuo patikimu sprendimu. Šis 3 polių 32 A pagrindinis jungiklis su avarinio stabdymo funkcija ir ryškiai geltona/raudona rankenėle užtikrina, kad 400 V grandinės iki 15 kW būtų saugiai izoliuojamos.

Kam skirtas

Skydelių gamintojams, mašinų projektuotojams ir techninės priežiūros komandoms, kurioms reikia kompaktiško IP65 pagrindinio jungiklio su integruotu avariniu stabdymu variklių ir valdymo grandinėms. Jis puikiai tinka konvejeriams, pakavimo mašinoms, siurbliams ir kitai pramoninei įrangai, kur privaloma saugi izoliacija.

Pagrindinės savybės

• 3 polių pagrindinis jungiklis su avarinio stabdymo funkcija ir techninės priežiūros jungiklio galimybe
• Nominali darbinė srovė 32 A esant AC-21A ir AC-23A, 400 V
• Perjungimo galia 15 kW esant AC-23A, 11 kW esant AC-3
• Raudona rankenėlė ant geltonos priekinės plokštės užtikrina gerą matomumą
• IP65 priekinė apsauga dulkėtose ar drėgnose aplinkose
• Tarpinis montavimas (Zwischenbau) leidžia lengvai integruoti į skydą
• Pridedami 1 NO ir 1 NC pagalbiniai kontaktai būsenos stebėjimui
• 90° perjungimo kampas su aiškiomis ON/OFF padėtimis

Specifikacijos

• Polių skaičius: 3
• Nominali darbinė srovė Ie (AC-21A, 400V): 32 A
• Nominali darbinė srovė Ie (AC-23A, 400V): 32 A
• Nominali darbinė galia AC-23A (400V): 15 kW
• Nominali darbinė galia AC-3 (400V): 11 kW
• Nominali izoliacijos įtampa Ui: 690 V
• Nominali impulsinė atsparumo įtampa Uimp: 6 kV
• Apsaugos laipsnis (priekis): IP65
• Montavimo tipas: tarpinis montavimas
• Perjungimo kampas: 90°
• Padėčių skaičius: 2 (ON/OFF)
• Rankenėlės spalva: raudona
• Priekinės plokštės spalva: geltona
• Pagalbiniai kontaktai: 1 NO, 1 NC
• Nominali trumpojo jungimo srovė Icw (1s): 0,64 kA
• Nominali nepertraukiamoji srovė Iu: 32 A

Kaip naudoti

Sumontuokite jungiklį į skydo tarpinę plokštę, prijunkite maitinimo grandinės laidus prie 3 polių gnybtų, o pagalbinius kontaktus prijunkite prie valdymo grandinės, kad galėtumėte stebėti jungiklio būseną. Įsitikinkite, kad avarinio stabdymo funkcija atitinka vietinius reikalavimus.

Patarimas: prijungdami pagalbinius kontaktus prie valdymo grandinės, galėsite stebėti jungiklio padėtį ir užtikrinti, kad avarinio stabdymo grandinė veiktų patikimai. Geltona priekinė plokštė ir raudona rankenėlė atitinka įprastas saugos spalvų konvencijas, tačiau visada patikrinkite, ar jos atitinka vietinius avarinio stabdymo reikalavimus.
