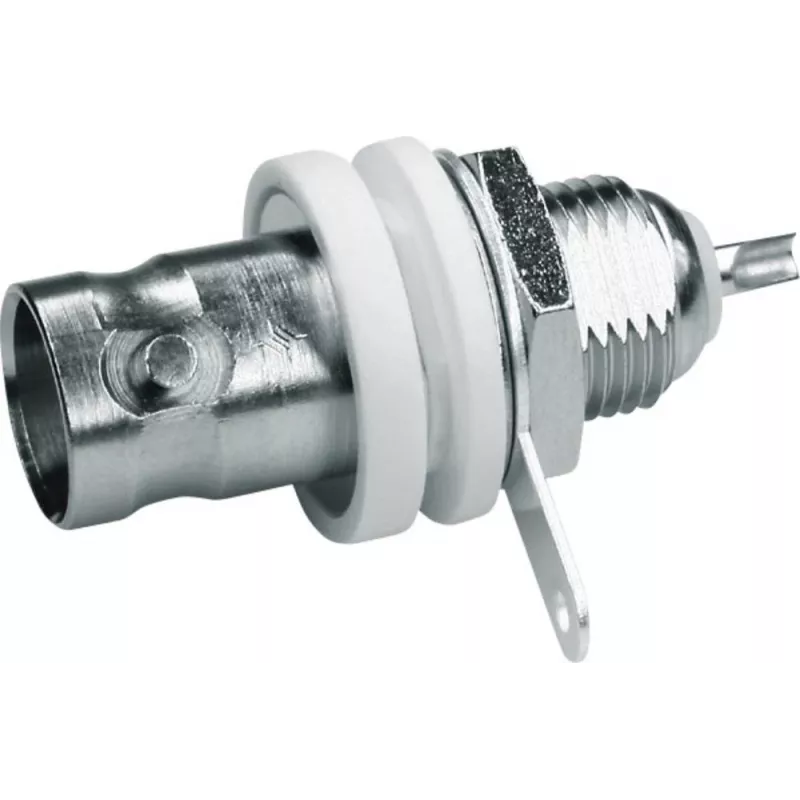

Telegärtner BNC skydinis lizdas, izoliuotas 75 Ohm, baltos izoliacinės tarpinės, 1 vnt. (J01003B1286)

Jei montuojate vaizdo signalo paskirstymo panelę ar įrangos korpusą, kuriame reikia išvengti įžeminimo kilpų, šis Telegärtner BNC skydinis lizdas yra būtent tai, ko reikia. Jo izoliuota konstrukcija su baltomis izoliacinėmis tarpinėmis atskiria jungties korpusą nuo skydo, todėl signalas išlieka švarus net jautriose vaizdo ar duomenų grandinėse.

Kodėl verta rinktis

Izoliuotas dizainas neleidžia atsirasti įžeminimo kilpoms, o PTFE dielektrikas užtikrina mažus nuostolius iki 1 GHz dažnio. Auksu padengti kontaktai išlaiko signalo kokybę net ir po daugybės prijungimų.

Techninės specifikacijos

• Jungties tipas: BNC lizdas (moteriškas)
• Varža: 75 Ohm
• Montavimas: skydinis / panelinis
• Izoliacija: izoliuota (nuo įžeminimo atskirta)
• Izoliacinės tarpinės: pridedamos (baltos)
• Kontaktų danga: auksas
• Korpuso danga: nikelis
• Dielektriko medžiaga: PTFE
• Korpuso medžiaga: žalvaris
• Kontaktų medžiaga: žalvaris
• Dažnių diapazonas: nuo DC iki 1 GHz
• Maksimali įtampa: 500 Vrms
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Darbinė temperatūra: nuo -40°C iki +85°C
• Jungimas: lituojamas (centrinis laidas)
• Pakuotė: 1 vnt.

Kam tinka

• Vaizdo signalo komutacinėms panelėms
• Telekomunikacijų įrangos sąsajoms
• Bandymų ir matavimų stendams

Naudojimo patarimai

Jungtis parduodama po vieną. Norint ją sumontuoti, centrinį laidą reikia prilituoti. Prieš montuodami į skydą, būtinai uždėkite baltas izoliacines tarpines – jos izoliuoja korpusą nuo skydo ir apsaugo nuo įžeminimo kilpų.

Patarimas: jei statote kelių kanalų vaizdo paskirstymo sistemą, kiekvienam kanalui naudokite atskirą izoliuotą BNC lizdą – taip išvengsite tarpusavio trukdžių ir užtikrinsite stabilų signalą visoje grandinėje.
