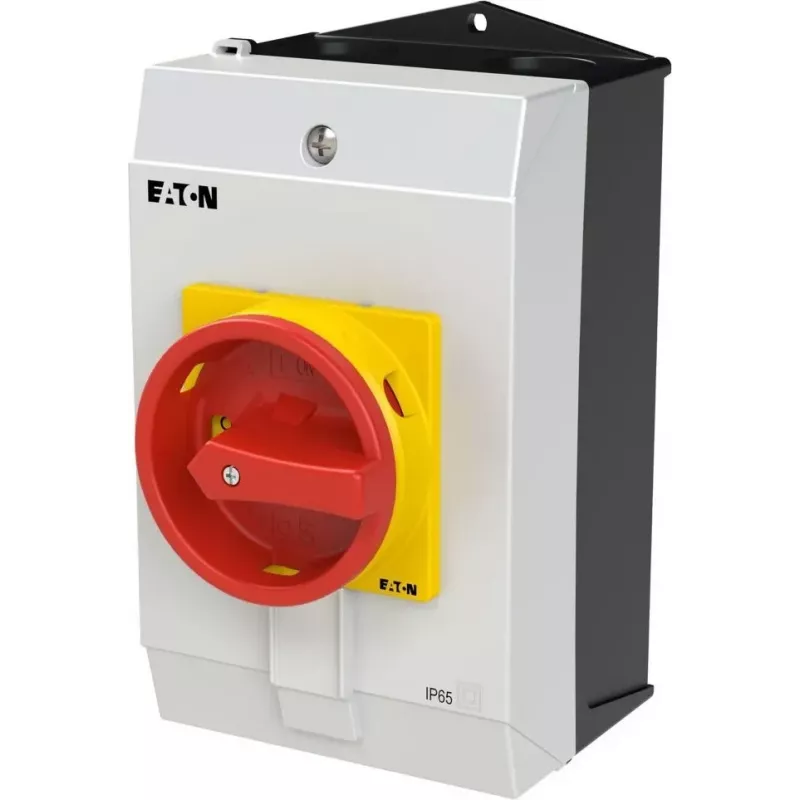

Eaton P1-32/I2/SVB/N pagrindinis jungiklis 3 polių + neutralus 32 A IP65 pilkas/raudonas 207319

Kai reikia saugiai atjungti maitinimą gamybinėse ar komercinėse patalpose, paprastas jungiklis netinka – reikia patikimo įrenginio, kuris atlaikytų dulkes, drėgmę ir intensyvų naudojimą. Eaton P1-32/I2/SVB/N pagrindinis jungiklis užtikrina patikimą ON-OFF valdymą trifazėms grandinėms su neutraliu laidu, leidžia saugiai izoliuoti įrangą prieš techninę priežiūrą ar avarinį sustabdymą. Jo paviršinio montavimo korpusas su IP65 apsauga tinka net dulkėtose ar drėgnose vietose, o raudona rankena aiškiai rodo jungiklio būseną.

Kam skirtas

Šis jungiklis skirtas elektrikams, skydų montuotojams ir objektų prižiūrėtojams, kuriems reikia patikimo izoliatoriaus variklių grandinėms, skirstomiesiems skydams ar mašinų valdymui. Idealiai tinka dirbtuvėms, žemės ūkio įrenginiams ir lauko sąlygoms, kur būtina apsauga nuo vandens purškimo ir dulkių.

Pagrindinės savybės

• Vardinė darbinė srovė 32 A – tinka įprastiems trifaziams kroviniams.
• 3 polių + neutralus perjungimas – visiškas visų aktyviųjų laidininkų izoliavimas.
• ON-OFF perjungimo funkcija su užrakinama OFF padėtimi – saugu atliekant techninę priežiūrą.
• Pilkas korpusas su IP65 apsauga – tinka montuoti ant paviršiaus.
• Raudona rankena aiškiai nurodo jungiklio būseną.
• Vardinė darbinė įtampa iki 690 V AC – tinka daugeliui pramoninių maitinimo įtampų.

Specifikacijos

• Vardinė darbinė srovė (Ie): 32 A
• Polių skaičius: 3P+N
• Perjungimo funkcija: ON-OFF (I-0)
• Montavimo tipas: paviršinis (uždarame korpuse)
• Korpuso apsaugos klasė: IP65
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė sąlyginė trumpojo jungimo srovė (Iq): 4 kA
• Gnybtų talpa (kieti laidininkai): 1 x 10 mm²
• Gnybtų talpa (lankstūs laidininkai): 1 x 6 mm²
• Gaminio spalva: pilkas korpusas, raudona rankena
• Standartai: IEC/EN 60947-3
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Užrakinamas: taip (OFF padėtyje)

Kaip naudoti

Montuokite jungiklį ant lygaus paviršiaus, užtikrinkite, kad kabelių įvadai būtų sandariai uždaryti – taip išsaugosite IP65 apsaugą. Prieš atlikdami bet kokius darbus, nustatykite jungiklį į OFF padėtį ir užrakinkite, kad niekas netyčia neįjungtų maitinimo. Visada įsitikinkite, kad įtampa atjungta, prieš atidarydami korpusą.

Patarimai

Jei jungiklis montuojamas lauke, papildomai apsaugokite kabelių įvadus nuo tiesioginio vandens srauto. Periodiškai patikrinkite, ar rankena lengvai juda ir ar kontaktai neapdegę – taip prailginsite įrenginio tarnavimo laiką. Naudokite tik standartą IEC/EN 60947-3 atitinkančius priedus.
