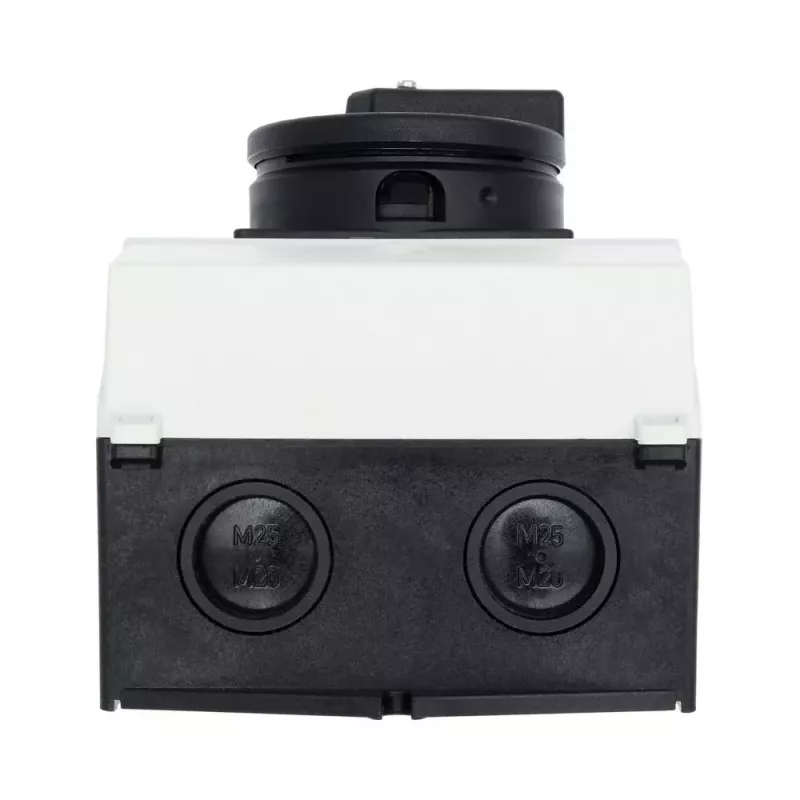

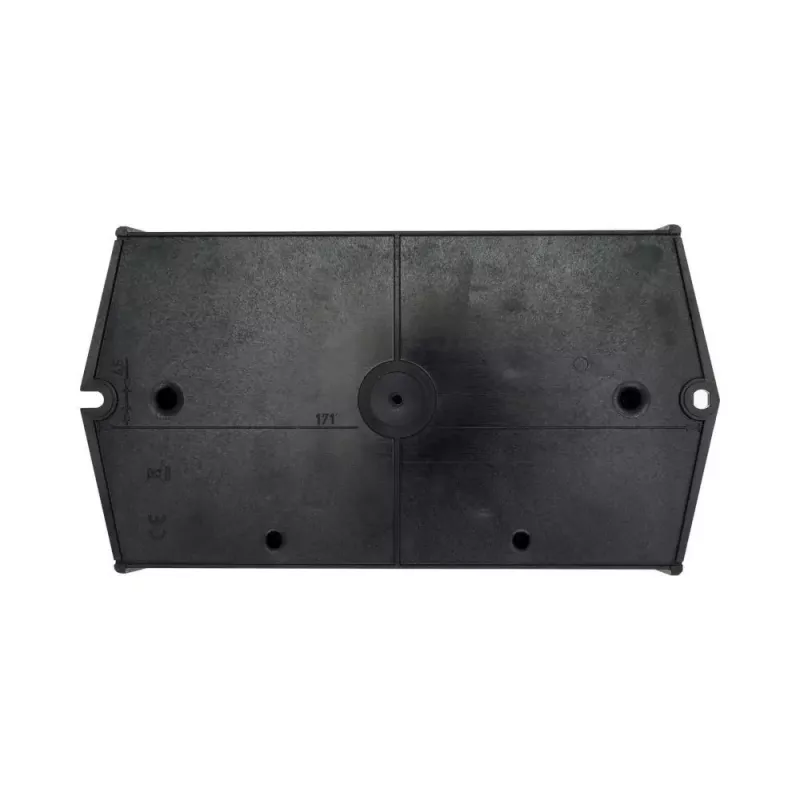

EATON P1-25/I2H/MBS/SVB-SW/HI11 pagrindinis jungiklis, 25A, 3 polių, IP65, 182416

Kai reikia patikimai atjungti maitinimą gamybinėse ar komercinėse patalpose, EATON P1-25/I2H/MBS/SVB-SW/HI11 pagrindinis jungiklis tampa vienu svarbiausių saugos elementų. Jis skirtas montuoti ant paviršiaus, todėl lengvai pritvirtinamas prie sienos ar skydo. 25 A vardinė srovė ir iki 690 V AC darbinė įtampa užtikrina stabilų veikimą net reiklesnėse sistemose.

Kodėl verta rinktis

• 3 polių jungiklis su aiškia ON/OFF funkcija – greitai ir saugiai atjungiate maitinimą
• IP65 apsaugos klasė – atsparus dulkėms ir vandens srovėms, tinka drėgnose ar dulkėtose aplinkose
• Raudona rankena ir geltona priekinė plokštė – gerai matoma net esant prastam apšvietimui
• Užrakinamas OFF padėtyje – papildoma apsauga atliekant techninę priežiūrą
• 1 NO + 1 NC pagalbiniai kontaktai – patogu integruoti į valdymo grandines
• Varžtiniai gnybtai – patikimas ir paprastas laidų prijungimas

Kam tinka

Šis jungiklis puikiai tinka maisto pramonės įmonėms, dirbtuvėms, sandėliams, komerciniams pastatams ar bet kur, kur reikia patikimo pagrindinio maitinimo atjungimo. Dėl IP65 apsaugos jis tinka ir lauko sąlygoms, pavyzdžiui, prie techninių įrenginių, veikiančių po atviru dangumi.

Techniniai duomenys

• Vardinė darbinė srovė (Ie): 25 A
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė galia AC-23A, 400V: 11 kW
• Apsaugos laipsnis: IP65
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Korpuso spalva: juoda
• Užrakinimas: užrakinamas OFF padėtyje
• Perjungimo kampas: 90°
• Standartai: IEC/EN 60947
• Gnybtų tipas: varžtiniai
• Padėčių skaičius: 2 (ON/OFF)
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 0,5 kA (1s)
• Vardinė trumpojo jungimo įjungimo galia (Icm): 1 kA
• Vardinė nepertraukiamoji srovė (Iu): 25 A

Kaip naudoti

Montuokite jungiklį ant lygaus paviršiaus, užtikrindami, kad korpusas tvirtai laikytųsi. Prijunkite laidus prie varžtinių gnybtų pagal schemą, laikydamiesi poliškumo. Prieš atlikdami bet kokius techninės priežiūros darbus, nustatykite rankeną į OFF padėtį ir užrakinkite – taip užtikrinsite, kad maitinimas nebus įjungtas netyčia.

Patarimas: reguliariai tikrinkite, ar gnybtai tvirtai priveržti, ir ar korpusas nepažeistas – tai padės išvengti netikėtų kontaktų problemų. Jei jungiklis naudojamas lauke, papildomai apsaugokite nuo tiesioginių saulės spindulių, kad plastikinės dalys ilgiau išliktų tvirtos.
