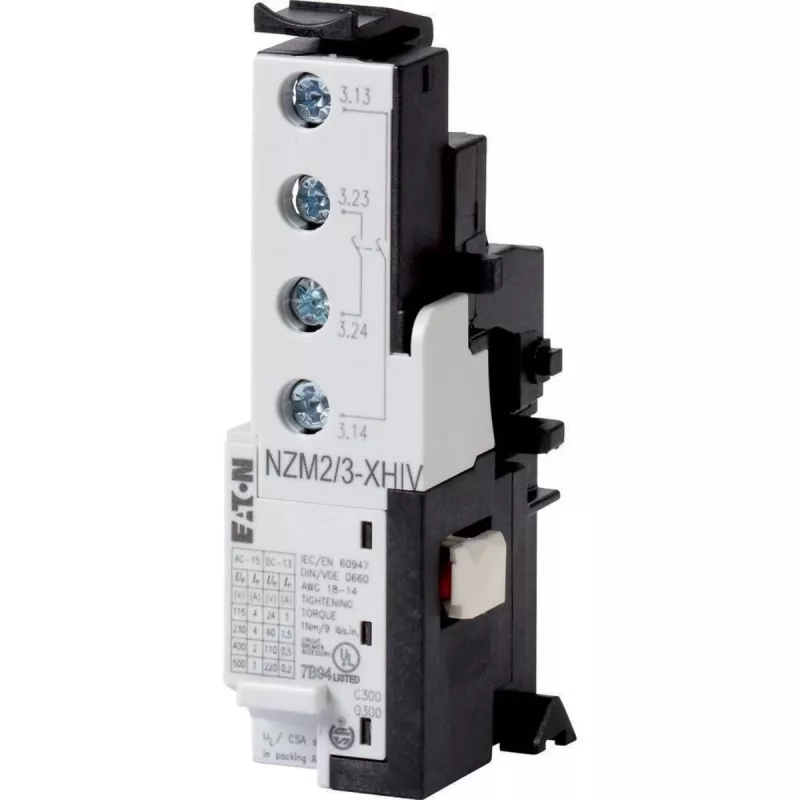

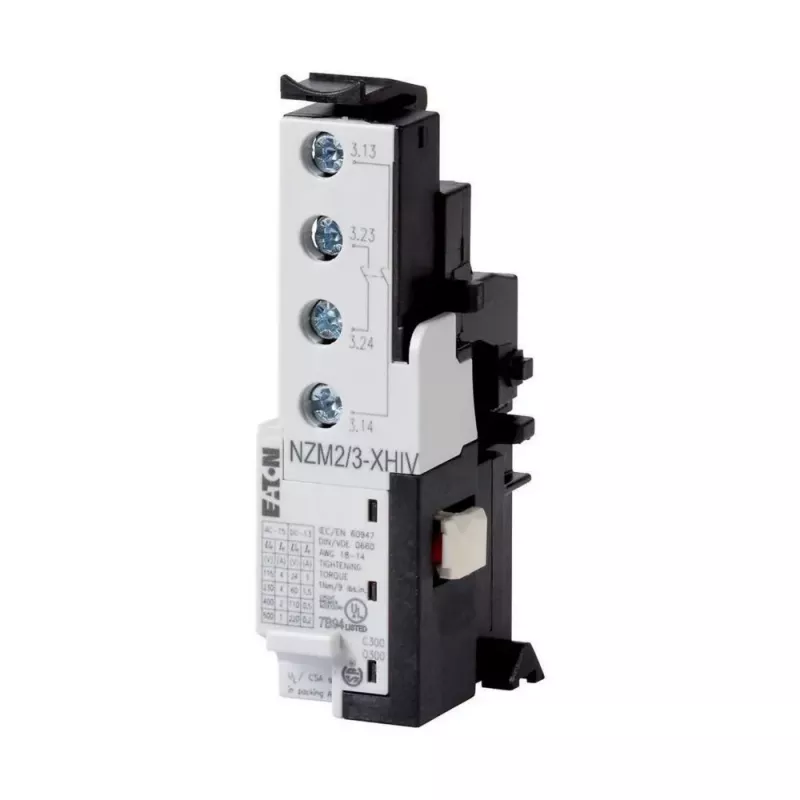

Eaton NZM2/3-XHIV pagalbinis kontaktas (259430)

Kai elektros skydelyje sumontuotas Eaton NZM2 arba NZM3 grandinės pertraukiklis, dažnai norisi žinoti, ar jis suveikė, ar ne. Eaton NZM2/3-XHIV pagalbinis kontaktas leidžia perduoti pertraukiklio būsenos signalą į valdymo sistemą – tai paprastas būdas stebėti įrenginio veikimą nuotoliniu būdu.

Kam skirtas

Šis pagalbinis kontaktas skirtas skydų montuotojams ir techninės priežiūros specialistams, kurie naudoja Eaton NZM2 ar NZM3 serijos grandinės pertraukiklius. Jis pravers, kai reikia integruoti pertraukiklio būseną į automatikos ar signalizacijos sistemą.

Pagrindinės savybės

• 1 NO + 1 NC kontaktų konfigūracija – vienas normaliai atviras ir vienas normaliai uždaras kontaktas.
• Montuojamas viduje, šone – tvirtinamas prie paties pertraukiklio korpuso.
• Sraigtiniai gnybtai užtikrina patikimą laidų prijungimą.
• Vardinė darbinė įtampa iki 690 V AC.
• Kompaktiškas dizainas – telpa pertraukiklio korpuse.

Specifikacijos

• Produkto tipas: pagalbinis kontaktas
• Suderinamumas: Eaton NZM2, NZM3 grandinės pertraukikliai
• Kontaktų konfigūracija: 1 NO + 1 NC
• Kontaktų skaičius: 2
• Montavimo tipas: vidinis, šoninis
• Vardinė darbinė įtampa AC: iki 690 V AC
• Vardinė darbinė įtampa DC: iki 220 V DC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (Ie): maks. 10 A
• Prijungimo tipas: sraigtiniai gnybtai
• Gnybtų talpa: 1 x (0,75 - 2,5) mm² vienagyslis/lankstus
• Atitinka standartus: IEC/EN 60947-5-1
• Apsaugos laipsnis (gnybtai): IP20
• Serija: NZM
• Funkcija: grandinės pertraukiklio būsenos signalizavimas

Kaip naudoti

Prieš montuodami įsitikinkite, kad jūsų pertraukiklis yra NZM2 arba NZM3 serijos. Pagalbinis kontaktas įstatomas į specialią vietą pertraukiklio šone. Prijunkite laidus prie sraigtinių gnybtų, naudodami tinkamo dydžio atsuktuvą. Sumontavę patikrinkite, ar kontaktai tinkamai suveikia.

Patarimas: jei naudojate kelis pagalbinius kontaktus, žymėkite juos, kad išvengtumėte painiavos. Visada laikykitės gamintojo instrukcijų ir elektros saugos taisyklių.
