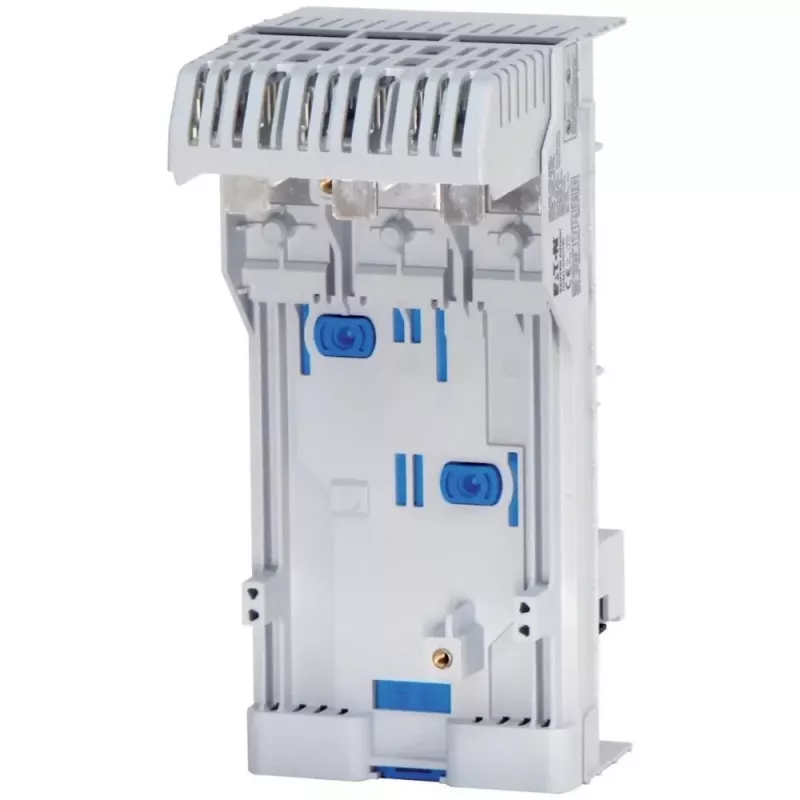

Eaton NZM1-XAD160 šynų adapteris, 160 A, 690 V, 60 mm sistema 104554

Skydų montuotojams ir pramoninių elektros skirstymo sistemų specialistams, kurie vertina greitą ir patikimą įrangos montavimą, skirtas Eaton NZM1-XAD160 šynų adapteris. Jis leidžia be papildomų įrankių tiesiog užsegti Eaton NZM1 serijos automatinius jungiklius ant 60 mm šynų sistemos.

Privalumai

Montavimas be įrankių – adapteris tiesiog užsegamas ant šynos, o tai žymiai sutrumpina skydo surinkimo laiką. Korpusas pagamintas iš savaime užgęstančio termoplastiko, o variniai kontaktai užtikrina ilgaamžiškumą ir stabilų kontaktą net intensyvaus naudojimo sąlygomis. Adapteris atlaiko iki 160 A vardinę srovę ir iki 690 V kintamosios srovės įtampą, todėl tinka daugeliui pramoninių pritaikymų.

Kam tinka

• Pramoninių skirstomųjų įrenginių ir valdymo skydų surinkėjams
• Elektros skirstymo sistemoms su 60 mm šynomis
• Eaton NZM1 serijos automatiniams jungikliams iki 160 A

Pagrindinės specifikacijos

• Vardinė srovė: 160 A
• Vardinė darbinė įtampa: 690 V AC
• Šynų sistema: 60 mm, storis 5 arba 10 mm
• Prijungimas: užsegama ant šynos, jungiama varžtais prie įrenginio
• Darbinė temperatūra: nuo -25°C iki +70°C

Naudojimas

Adapteris tvirtinamas tiesiai ant 60 mm pločio šynos – tereikia jį užsegti tinkamoje vietoje. Tada prie adapterio varžtais prisukamas Eaton NZM1 automatinis jungiklis. Kiekvienam poliui reikalingas atskiras adapteris, todėl trifaziam jungikliui reikės trijų vienetų. Prieš montuodami įsitikinkite, kad šynos storis atitinka 5 arba 10 mm reikalavimą.

Patarimas: prieš užsakydami patikrinkite savo šynos matmenis ir automatinio jungiklio modelį, kad adapteris tikrai tiktų. Montuodami visada laikykitės elektros saugos taisyklių ir naudokite tinkamas apsaugos priemones.
