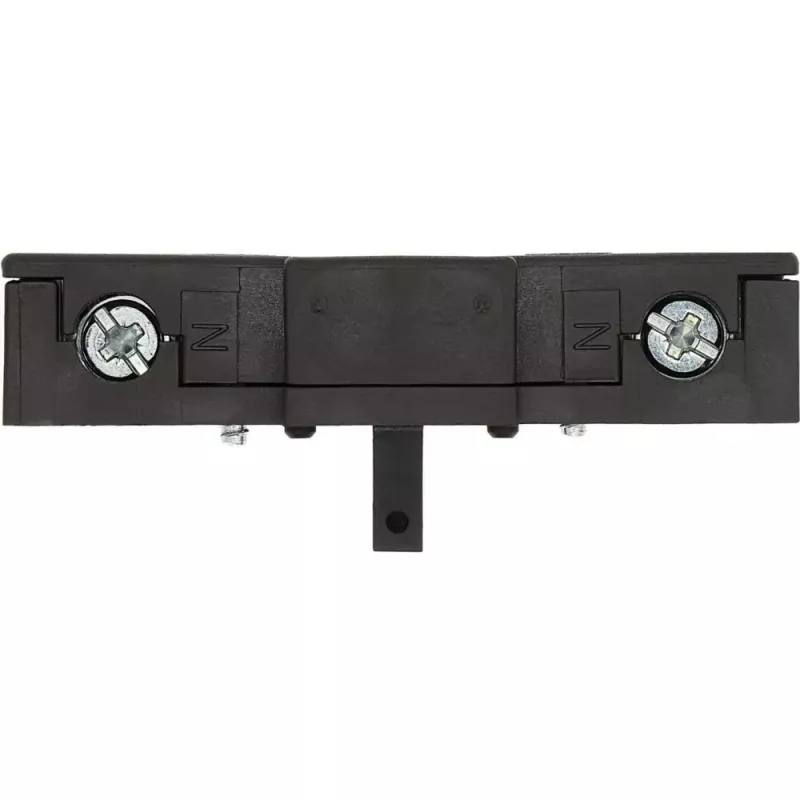

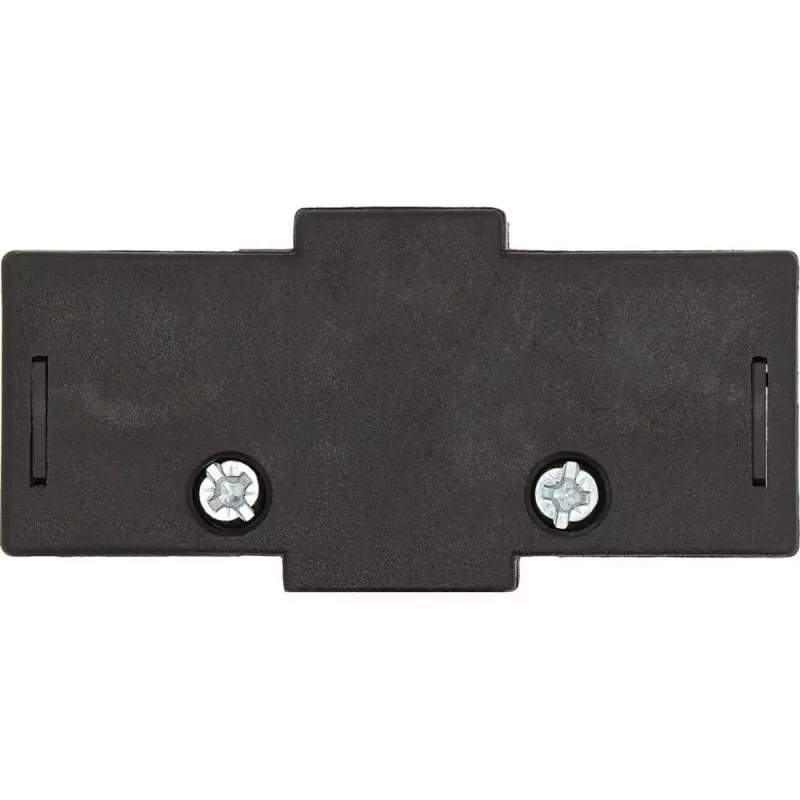

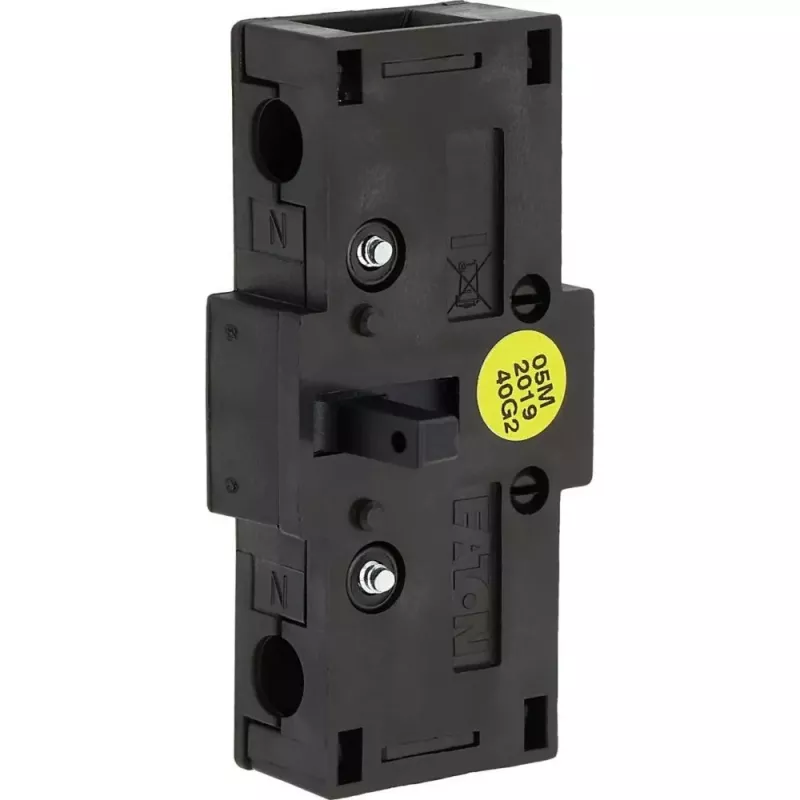

Eaton Neutral Conductor Module N-P1Z, skirta P1 serijos pagrindiniams jungikliams, 1-polio, šoninis montavimas 000652

Šis nedidelis modulis išsprendžia svarbų uždavinį: kai reikia vienu metu atjungti ir fazinius, ir neutralųjį laidininką, Eaton N-P1Z tampa būtinu priedu prie P1 serijos pagrindinių jungiklių. Jis tvirtinamas prie šono, todėl skydelyje užima mažai vietos, o montavimas paprastas – nereikia papildomų laidų.

Kam skirtas

Šis modulis skirtas elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, dirbantiems su Eaton P1 serijos jungikliais. Jis pravers ten, kur reikia užtikrinti saugų visų polių, įskaitant neutralųjį, atjungimą prieš atliekant techninę priežiūrą ar remontą.

Pagrindinės savybės

• Perjungiamas neutraliojo laidininko modulis, suderinamas su P1 serijos pagrindiniais jungikliais
• 1-polio konstrukcija – skirta tik neutraliajai linijai perjungti
• Šoninis montavimas prie pagrindinio jungiklio – kompaktiškas sprendimas
• Vardinė darbinė srovė iki 63 A (priklausomai nuo pagrindinio jungiklio)
• Vardinė darbinė įtampa iki 690 V AC (priklausomai nuo pagrindinio jungiklio)
• Sraigtiniai gnybtai patikimam laidų prijungimui
• Atitinka IEC/EN 60947 standartus

Specifikacijos

• Gaminio tipas: perjungiamas neutraliojo laidininko modulis
• Suderinamumas: Eaton P1 serijos pagrindiniai jungikliai / jungikliai-atjungikliai
• Polių skaičius: 1
• Funkcija: neutraliojo laidininko perjungimas
• Montavimo tipas: šoninis (prie pagrindinio jungiklio)
• Priedo tipas: papildomas modulis
• Vardinė darbinė srovė (Ie): iki 63 A (priklausomai nuo pagrindinio jungiklio)
• Vardinė darbinė įtampa (Ue): iki 690 V AC (priklausomai nuo pagrindinio jungiklio)
• Skirta: pagrindiniam jungikliui, jungikliui-atjungikliui
• Serija: P1
• Prijungimo tipas: sraigtiniai gnybtai
• Standartai: IEC/EN 60947
• Taikymas: pramoninės ir komercinės elektros instaliacijos
• Elektrinio komponento tipas: pagalbinis / valdymo komponentas

Kaip naudoti

Modulis tvirtinamas prie šono to paties gamintojo P1 serijos pagrindinio jungiklio. Prijungus neutralųjį laidininką prie modulio sraigtinių gnybtų, jis bus perjungiamas kartu su pagrindiniu jungikliu. Taip užtikrinamas saugus visų polių atjungimas.

Patarimas: prieš montuodami įsitikinkite, kad modulis suderinamas su konkrečiu P1 serijos jungiklio modeliu. Patikrinkite, ar modulio vardinė srovė ir įtampa atitinka jungiklio ir sistemos reikalavimus. Visada laikykitės galiojančių elektros saugos taisyklių.
