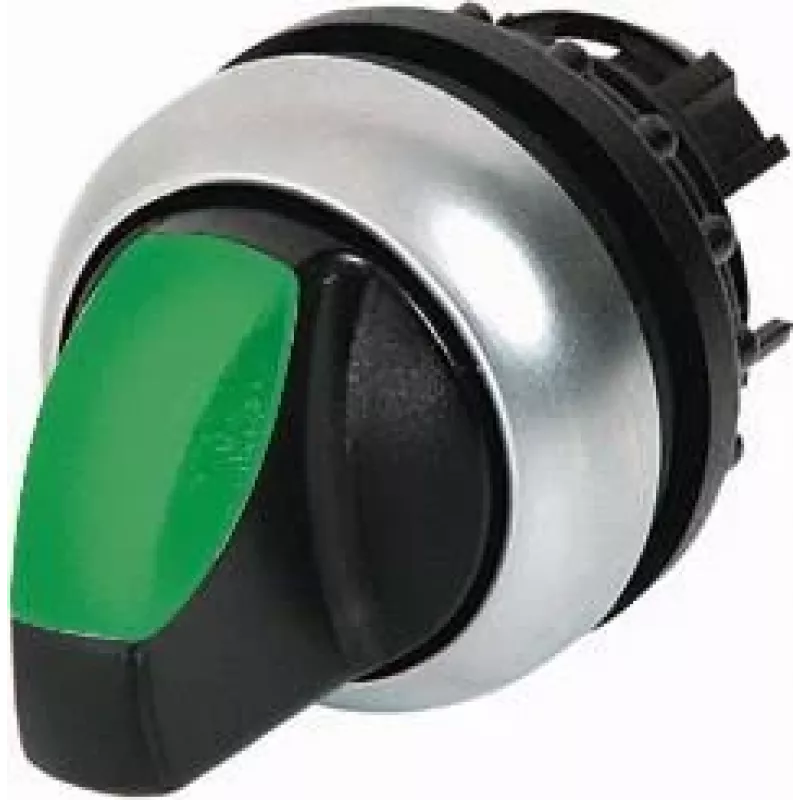

Eaton M22-WRLK3-G selektoriaus jungiklio pavara, 3 padėčių, fiksuojamoji, juoda, titano spalvos apvadas 216847

Valdymo pulto operatoriui reikia aiškaus trijų būsenų perjungimo, kuris išlieka nustatytoje padėtyje net ir paleidus rankenėlę. Eaton M22-WRLK3-G tai užtikrina: fiksuojamoji trijų padėčių selektoriaus jungiklio pavara su juoda rankenėle ir titano spalvos apvadu, skirta 22,5 mm skylei.

Kodėl verta rinktis

• Trys fiksuojamos padėtys leidžia valdyti tris atskiras grandines be papildomų mygtukų.
• Suderinama su Eaton M22 kontaktų blokais (parduodami atskirai) – konfigūraciją pritaikysite pagal schemą.
• IP66 apsaugos klasė priekinėje dalyje atlaiko dulkes, drėgmę ir plovimą.
• Mechaninis atsparumas viršija 1 000 000 perjungimų – tinka intensyviam darbui.
• Platus darbinės temperatūros diapazonas nuo -25 iki +70 °C.

Techniniai duomenys

• Gaminio tipas: selektoriaus jungiklio pavara
• Serija: Eaton M22
• Padėčių skaičius: 3
• Veikimo tipas: fiksuojamasis (latching)
• Pavaros tipas: rankenėlė / svirtis
• Pavaros spalva: juoda
• Apvado spalva: titano
• Montavimo skylės skersmuo: 22,5 mm
• Perjungimo kampas: 2 x 45°
• Kontaktų blokų suderinamumas: M22 serijos kontaktų blokai (parduodami atskirai)
• Apšvietimas: neapšviesta
• Apsaugos klasė priekinėje dalyje: IP66
• Darbinės temperatūros diapazonas: nuo -25 iki +70 °C
• Mechaninis patvarumas: > 1 000 000 perjungimų
• Pulto storio suderinamumas: 1–6 mm

Kaip naudoti

Įstatykite pavarą į 22,5 mm skylę, pritvirtinkite iš galinės pusės ir užfiksuokite. Tada užmaukite M22 kontaktų blokus – jie užsifiksuoja tiesiai ant pavaros. Priekinė dalis sandari pagal IP66, todėl tinka prie mašinų, kuriose naudojamas aušinimo skystis arba dažnas plovimas.

Kam tinka

Ši pavara skirta pramoniniams valdymo pultams, mašinų operatorių terminalams ir automatizavimo spintoms, kuriose reikia trijų stabilių režimų: sustabdyta, paruošta, veikia. Ji netinka įprastiems namų elektros jungikliams – tai modulinės M22 serijos komponentas.

Patarimas: prieš montuodami patikrinkite, ar pulto storis neviršija 6 mm, o kontaktų blokus rinkitės pagal reikiamą kontaktų skaičių – taip išvengsite papildomų gręžimų.
