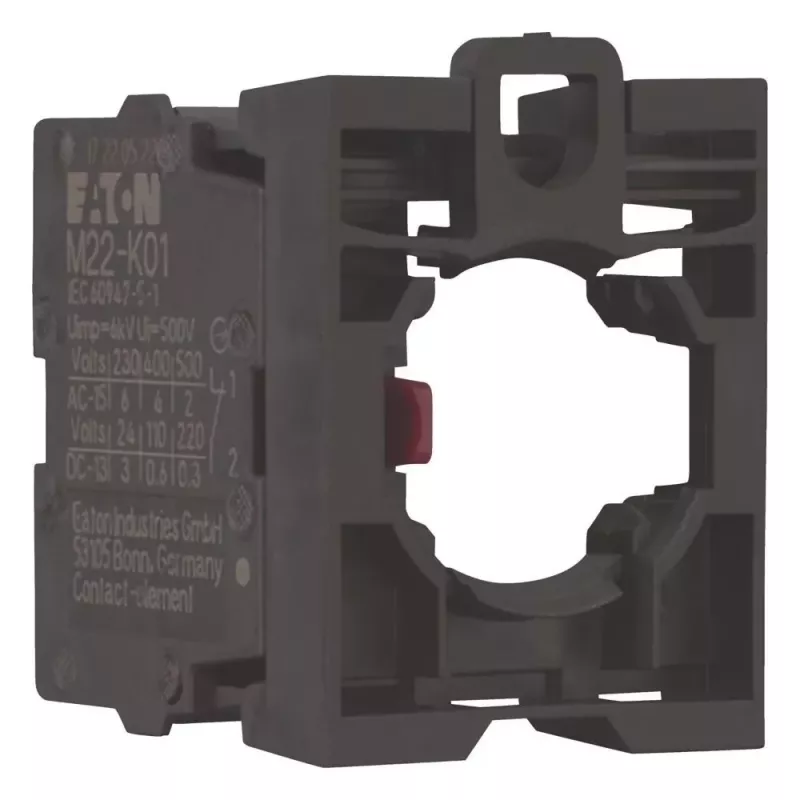

Eaton M22-AK01 kontaktinis elementas 1NC 216503

Mechaninis atsparumas viršija 5 milijonus operacijų – tiek įjungimų ir išjungimų atlaiko šis Eaton M22-AK01 kontaktinis elementas. Jis skirtas M22 serijos mygtukams ir signaliniams prietaisams, užtikrina vieną normaliai uždarą (NC) kontaktą.

Kodėl verta rinktis

Elementas tvirtinamas priekyje, tiesiog užsifiksuoja ant suderinamų aktuatatorių be papildomų įrankių – sumontuosite per kelias sekundes. Varžtiniai gnybtai priima vienagyslius laidininkus nuo 0,5 iki 2,5 mm² ir daugiagyslius su įvorėmis nuo 0,5 iki 1,5 mm². Kompaktiškas dizainas tinka standartinėms 22,5 mm montavimo angoms ir puikiai dera su M22 moduline sistema.

Techninės savybės

• Kontakto konfigūracija: 1 NC
• Montavimo tipas: priekinis tvirtinimas / užsifiksavimas
• Gnybtų tipas: varžtiniai
• Nominali darbinė įtampa: 500 V AC / 250 V DC
• Nominali darbinė srovė: 6 A (AC-15, 230 V) / 3 A (DC-13, 24 V)
• Laidininko skerspjūvis: 0,5–2,5 mm² (vienagyslis), 0,5–1,5 mm² (daugiagyslis su įvore)
• Darbinė temperatūra: nuo -25 iki +70 °C
• Sandėliavimo temperatūra: nuo -40 iki +80 °C
• Mechaninis ilgaamžiškumas: > 5 x 10^6 operacijų
• Elektrinis ilgaamžiškumas: > 0,5 x 10^6 operacijų
• Apsaugos laipsnis (gnybtai): IP20
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III

Kam tinka

• Pramoniniams valdymo skydams ir mašinų sąsajoms
• Paleidimo / sustabdymo grandinėms, avarinio sustabdymo funkcijoms ir būsenos indikacijai
• Sistemoms, kuriose reikalingas patikimas perjungimas atšiauriose aplinkose

Kaip naudoti

Užfiksuokite elementą ant M22 serijos aktuatatoriaus – jis tvirtinamas priekyje. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi nurodyto priveržimo momento. Kadangi tai normaliai uždaras kontaktas, grandinė bus uždaryta, kol mygtukas nepaspaustas.

Naudokite su Eaton M22 serijos aktuatatoriais ir lęšiais, kad sukurtumėte visą valdymo stotelę. Montuodami patikrinkite gnybtų priveržimo momentą – taip užtikrinsite patikimą ryšį.
