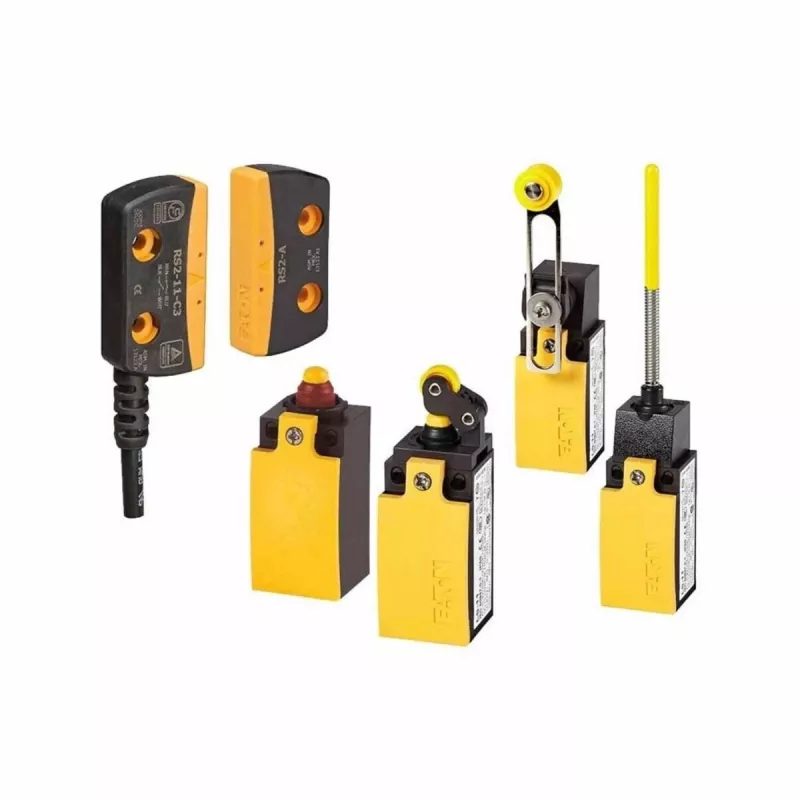

Eaton LS-Titan padėties jungiklis LS-20 su kupoliniu stūmikliu, 1NO+1NC, IP66/IP67 266120

Kai reikia patikimai fiksuoti padėtį sunkiausiomis sąlygomis, Eaton LS-Titan LS-20 su kupoliniu stūmikliu yra sprendimas, kuriuo galima pasitikėti. Šis jungiklis suprojektuotas taip, kad atlaikytų dulkes, drėgmę ir mechaninį krūvį, todėl tinka tiek mašinų aptarnavimo inžinieriams, tiek automatizavimo sistemų integratoriams.

Kodėl verta rinktis

LS-20 pasižymi tvirtu termoplastiko korpusu, kuris užtikrina IP66 ir IP67 apsaugos klasę – tai reiškia, kad jis atsparus dulkėms ir stiprioms vandens srovėms. Kupolinis stūmiklis leidžia tiksliai aktyvuoti jungiklį net ir esant nedideliems mechaniniams poslinkiams. Varžtiniai gnybtai užtikrina patikimą ir patogų laidų prijungimą.

Kam tinka

• Staklėms ir konvejerių sistemoms
• Pramoninės automatizavimo ir valdymo spintoms
• Įrenginiams, kuriems reikalingas didelis mechaninis patvarumas

Pagrindinės specifikacijos

• Pavara: kupolinis stūmiklis
• Kontaktų konfigūracija: 1 NO + 1 NC
• Perjungimo elementas: momentinis
• Korpuso medžiaga: termoplastikas
• Apsaugos klasė: IP66, IP67
• Vardinė darbinė srovė AC-15: 6 A prie 230 V AC
• Vardinė darbinė srovė DC-13: 0,5 A prie 230 V DC
• Vardinė izoliacijos įtampa: 500 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Kabelio įvadas: 1 x M20 x 1,5
• Prijungimo tipas: varžtiniai gnybtai
• Darbinė temperatūra: nuo -25 iki +70 °C
• Mechaninis ilgaamžiškumas: 10 milijonų operacijų
• Elektrinis ilgaamžiškumas: 0,5 milijono operacijų
• Standartai: IEC/EN 60947-5-1
• Montavimas: bazinis (2 x M4 varžtai)
• Serija: LS-Titan
• Užterštumo laipsnis: 3
• Trumpojo jungimo apsauga: saugiklis 10 A gG/gN

Kaip naudoti

Jungiklį montuokite ant tvirto pagrindo, naudodami du M4 varžtus. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi schemos. Dėl IP66/IP67 apsaugos klasės jungiklis gali būti naudojamas drėgnose ar dulkėtose vietose, tačiau reikia užtikrinti, kad kabelio įvadas būtų tinkamai sandarinamas.

Patarimai

Norint užtikrinti ilgą tarnavimo laiką, rekomenduojama reguliariai tikrinti, ar stūmiklis nepažeistas ir ar kontaktai švarūs. Montuodami atkreipkite dėmesį į tinkamą varžtų priveržimą, kad būtų išvengta vibracijos sukeliamų problemų.
