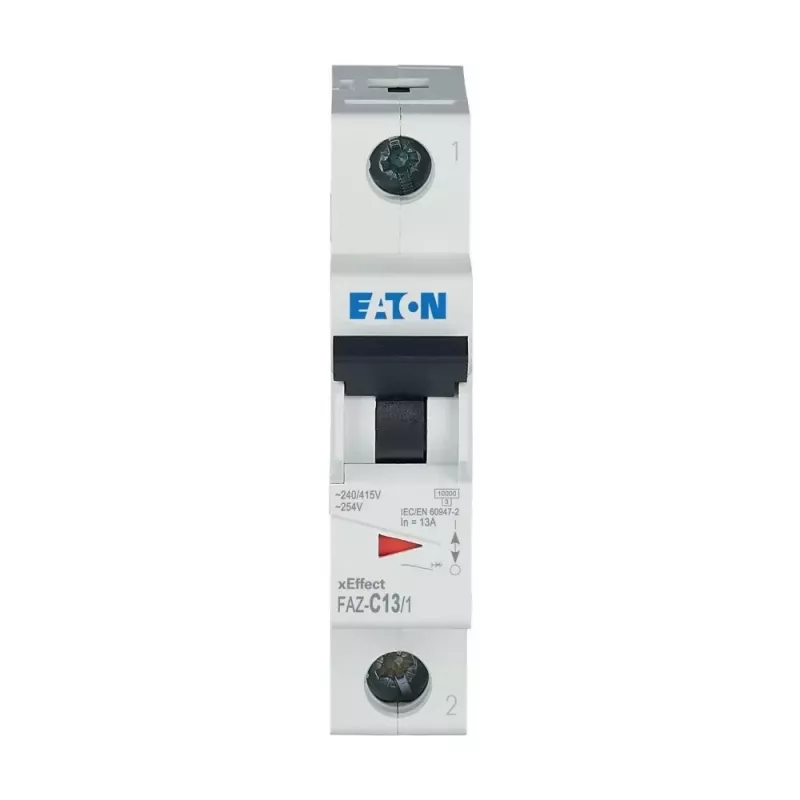

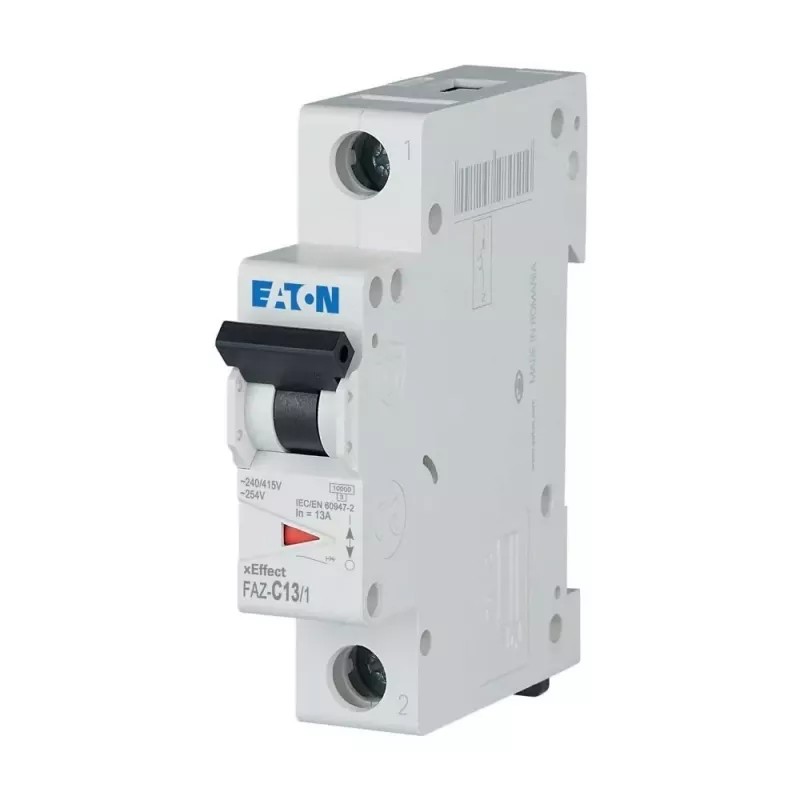

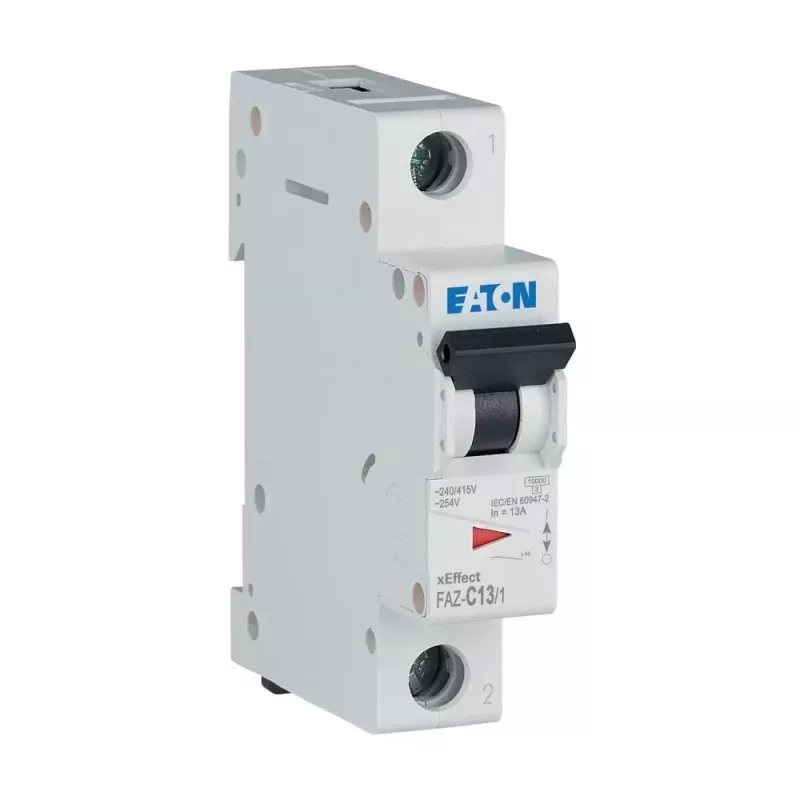

Eaton FAZ-C13/1 automatinis grandinės pertraukiklis 1-polio C charakteristikos 13 A 278559

Eaton FAZ-C13/1 – tai vienpolis automatinis grandinės pertraukiklis, skirtas patikimai apsaugoti elektros grandines nuo perkrovos ir trumpojo jungimo. 13 A nominalioji srovė ir C tipo išjungimo charakteristika užtikrina, kad prietaisas tinkamai veiks tiek buitinėse, tiek komercinėse instaliacijose, ypač ten, kur atsiranda vidutinės įjungimo srovės šuoliai – pavyzdžiui, variklių, apšvietimo ar kištukinių lizdų grandinėse.

Kam skirtas

Šis modulinis automatinis jungiklis bus puikus pasirinkimas elektrikams, skirstomųjų skydų montuotojams ir techninės priežiūros specialistams, ieškantiems patikimo apsaugos sprendimo. FAZ-C13/1 montuojamas ant standartinės DIN bėgelio (EN 60715), užima tik vieną modulio plotį (17,5 mm), todėl lengvai integruojamas į esamus skydus ir padeda taupyti vietą.

Pagrindinės savybės

• 1-polio, 13 A nominalioji srovė su C tipo išjungimo charakteristika
• 6 kA pertraukimo galia pagal EN 60898
• Dviejų įtampų vertės: 230/400 V AC ir 48 V DC vienam poliui
• Kompaktiškas 1 modulio plotis (17,5 mm) DIN bėgeliui
• Platus darbinės temperatūros diapazonas nuo -25°C iki +75°C
• Didelis ilgaamžiškumas: >10 000 elektrinių ir >20 000 mechaninių operacijų

Specifikacijos

• Polių skaičius: 1
• Nominalioji srovė: 13 A
• Išjungimo charakteristika: C
• Nominalioji darbinė įtampa: 230/400 V AC, 48 V DC vienam poliui
• Nominalioji pertraukimo galia: 6 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis su dangteliu)
• Gnybtų talpa: 1–25 mm² vientisos, 1–16 mm² lanksčios
• Darbinė temperatūra: -25°C iki +75°C
• Sandėliavimo temperatūra: -40°C iki +80°C
• Energijos ribojimo klasė: 3
• Elektrinis ilgaamžiškumas: >10 000 operacijų
• Mechaninis ilgaamžiškumas: >20 000 operacijų
• Standartai: EN 60898, IEC 60898
• Modulio plotis: 1 modulis (17,5 mm)

Naudojimo patarimai

Renkantis automatinį grandinės pertraukiklį, svarbu, kad išjungimo charakteristika atitiktų grandinės apkrovos pobūdį. C tipo charakteristika puikiai tinka grandinėms su vidutinėmis įjungimo srovėmis – pavyzdžiui, mažiems varikliams, liuminescenciniam apšvietimui ar kištukiniams lizdams. Jei grandinėje yra tik varžinė apkrova (pvz., šildytuvai), gali būti tinkamesnė B tipo charakteristika.

Patarimas: prieš montuodami pertraukiklį, įsitikinkite, kad grandinės srovė neviršija 13 A, o laidininkų skerspjūvis atitinka gnybtų talpą. Visada laikykitės vietinių elektros instaliacijos taisyklių ir, jei abejojate, pasikonsultuokite su kvalifikuotu elektriku.
