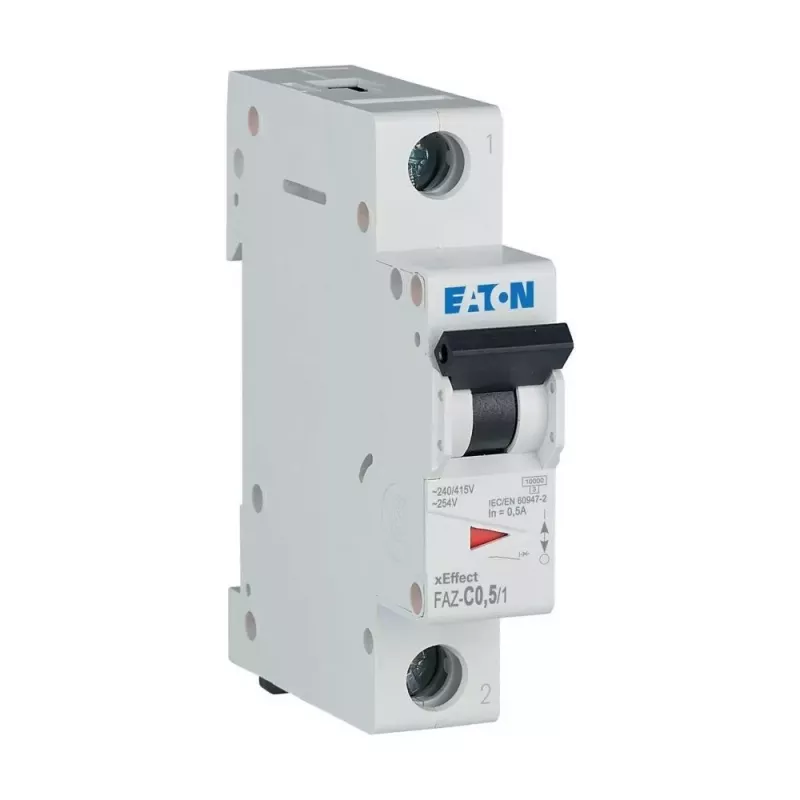

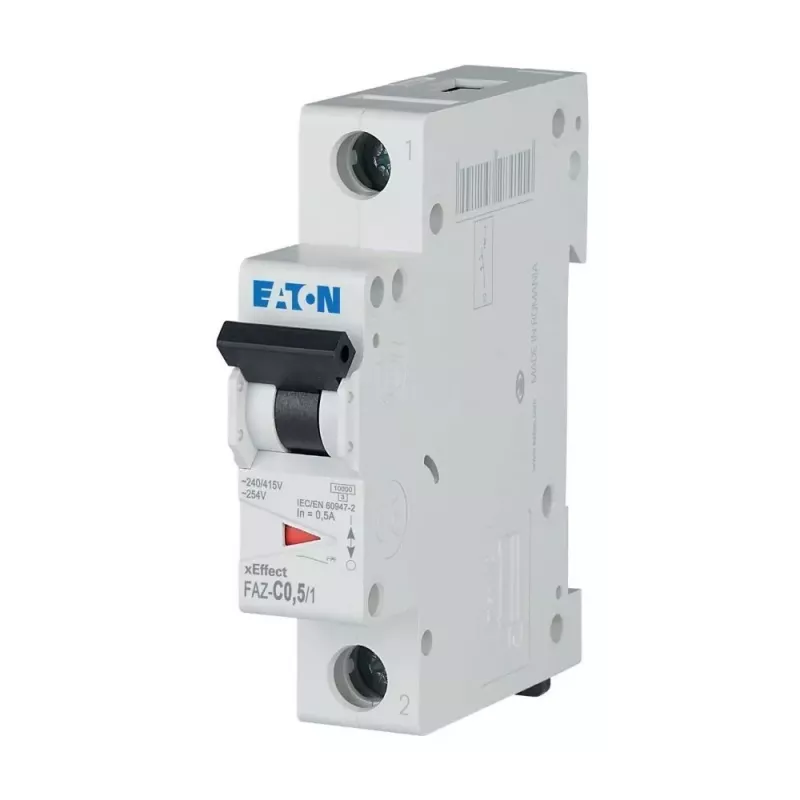

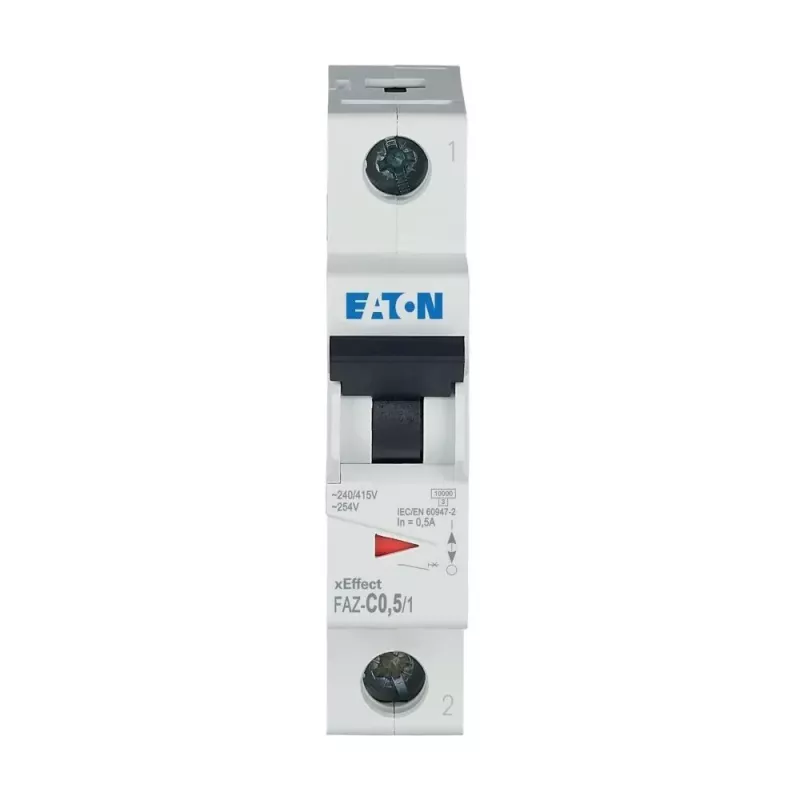

Eaton FAZ-C0.5/1 miniatiūrinis automatinis jungiklis (MCB) 1-polis C 0,5A 10kA 278544

Kai reikia apsaugoti jautrias valdymo grandines nuo perkrovų ir trumpojo jungimo, Eaton FAZ-C0.5/1 su 10 kA pertraukimo galia ir C charakteristika užtikrina patikimą išjungimą net esant dideliems įsiveržimo srovės impulsams. Šis vienpolis miniatiūrinis automatinis jungiklis (MCB) skirtas montuoti ant DIN bėgelio ir puikiai tinka tiek pramoninėms, tiek komercinėms sistemoms, kur reikalinga tiksli apsauga esant mažoms srovėms.

Kodėl verta rinktis

• Didelė pertraukimo galia (10 kA) – patikimai apsaugo nuo trumpojo jungimo net ir didelės galios tinkluose.
• Kompaktiškas 1 modulio plotis (17,5 mm) – taupo vietą skydelyje, leidžia sutalpinti daugiau apsaugos priemonių.
• Universali gnybtų apimtis – tinka 1–25 mm² vienagysliams ir daugiagysliams laidams, 1–16 mm² lanksčioms gysloms.
• Energijos ribojimo 3 klasė – puikiai riboja trumpojo jungimo srovę, mažina įrangos pažeidimo riziką.
• Atsparumas temperatūrai nuo -25 °C iki +75 °C – veikia patikimai net ir sudėtingomis aplinkos sąlygomis.

Techninė specifikacija

• Polių skaičius: 1
• Išjungimo charakteristika: C
• Nominali srovė: 0,5 A
• Nominali įtampa: 230/400 V AC
• Nominali pertraukimo galia: 10 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su korpusu)
• Gnybtų tipas: varžtiniai
• Gnybtų apimtis (vienagysliai/daugiagysliai): 1–25 mm²
• Gnybtų apimtis (lankstūs): 1–16 mm²
• Energijos ribojimo klasė: 3
• Užterštumo laipsnis: 2
• Darbinė temperatūra: -25 iki +75 °C
• Standartas: IEC/EN 60898-1
• Modulio plotis: 1 (17,5 mm)

Kam tinka

Šis automatinis jungiklis rekomenduojamas elektrikams, automatizavimo specialistams ir visiems, kurie projektuoją ar prižiūri valdymo spintas, signalizacijos grandines, maitinimo šaltinius ar kitas žemos srovės sistemas. Dėl C charakteristikos jis puikiai tinka grandinėms su vidutiniais įjungimo srovės šuoliais – pavyzdžiui, maitinimo blokams ar mažiems varikliams.

Kaip naudoti

Jungiklis montuojamas ant standartinio 35 mm DIN bėgelio. Prijunkite fazinį laidą prie viršutinio gnybto, o apkrovą – prie apatinio. Prieš montuodami įsitikinkite, kad grandinė atjungta nuo maitinimo. Varžtinius gnybtus priveržkite rekomenduojamu momentu, kad būtų užtikrintas patikimas kontaktas. Esant poreikiui, galite prijungti papildomus modulius (pvz., pagalbinius kontaktus), nes FAZ serija yra suderinama su daugeliu priedų.

Patarimas: Kad apsauga suveiktų tiksliai, pasirinkite jungiklį pagal grandinės nominalią srovę ir laidų skerspjūvį. 0,5 A nominalas puikiai tinka jautrioms valdymo grandinėms, o C charakteristika užtikrina, kad jungiklis neišsijungs nuo trumpalaikių įjungimo srovių. Visada laikykitės vietinių elektros instaliacijos taisyklių ir naudokite tinkamos kvalifikacijos specialisto paslaugas.
