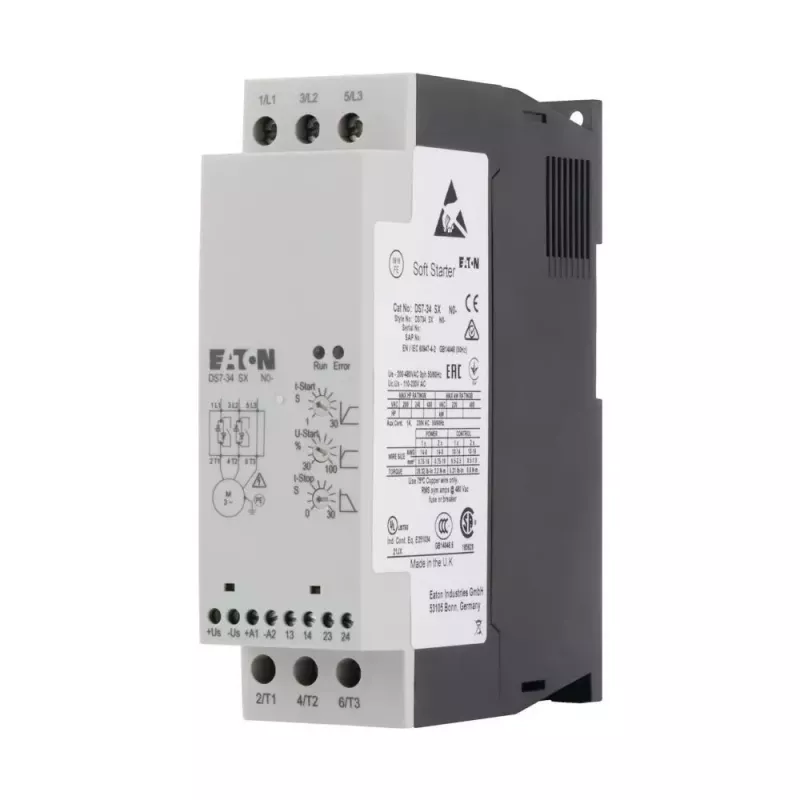

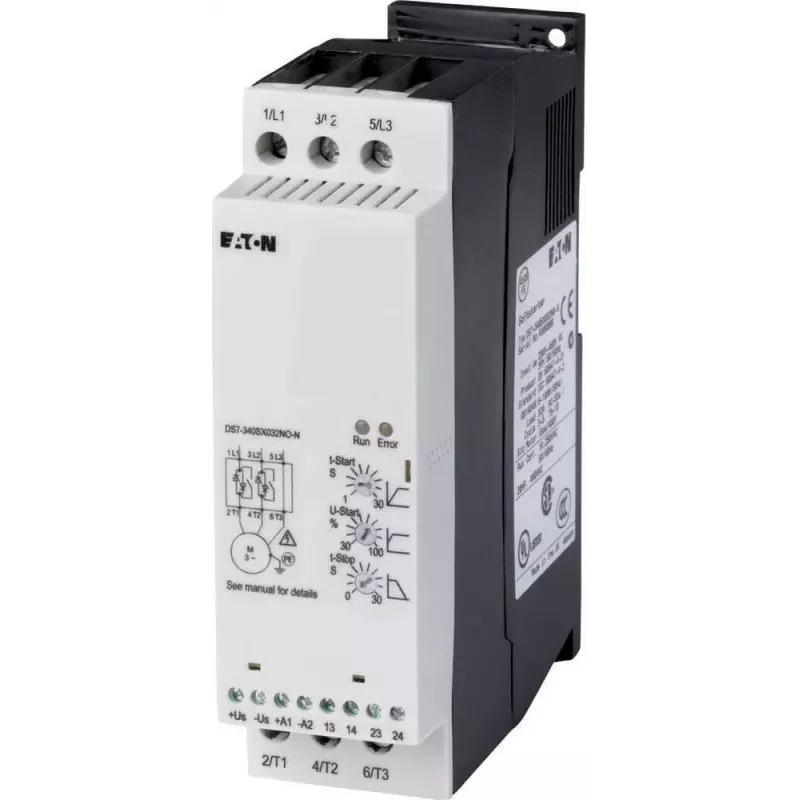

Eaton DS7-342SX024N0-N švelnaus paleidimo įrenginys, 24 A, 200-480 V AC, 24 V AC/DC valdymas, 11 kW

Eaton DS7-342SX024N0-N – tai kompaktiškas švelnaus paleidimo įrenginys, skirtas trifaziams varikliams iki 11 kW. Jis užtikrina sklandų variklio užvedimą ir sustabdymą, sumažina mechaninius smūgius ir prailgina įrangos tarnavimo laiką.

Kodėl verta rinktis

• Integruotas apėjimo kontaktorius (bypass) – mažiau papildomų dalių ir mažesnis šilumos išsiskyrimas
• Elektroninė apsauga nuo perkrovos – variklis apsaugotas be atskirų prietaisų
• Paprastas montavimas ant DIN bėgelio arba varžtais
• Kompaktiškas korpusas – lengvai telpa į valdymo spintą

Techniniai duomenys

• Nominali darbinė srovė: 24 A
• Nominali darbinė įtampa: 200–480 V AC
• Valdymo įtampa: 24 V AC/DC
• Variklio galia esant 400 V: 11 kW (15 HP esant 480 V)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +50 °C
• Atitinka IEC/EN 60947-4-2, UL ir CSA standartus

Kam tinka

Šis įrenginys puikiai tinka konvejerių, siurblių, ventiliatorių, pakavimo mašinų ir HVAC sistemų variklių valdymui. Idealiai tinka tiek panelių surinkėjams, tiek mašinų gamintojams, integruojantiems variklių valdymą į pramoninę įrangą.

Kaip naudoti

Sumontuokite įrenginį ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie L1, L2, L3 ir variklį prie T1, T2, T3. Valdymo gnybtus prijunkite prie 24 V AC/DC valdymo signalo. Nustatykite reikiamus parametrus pagal variklio duomenis. Įrenginys neturi komunikacijos sąsajų, todėl tinka savarankiškoms aplikacijoms.

Patarimas: Prieš montuodami įsitikinkite, kad variklio galia neviršija 11 kW (esant 400 V). Tinkamai parinkite kabelių skerspjūvį pagal 24 A srovę. Jei reikia nuotolinio valdymo, naudokite papildomus pagalbinius kontaktus.
