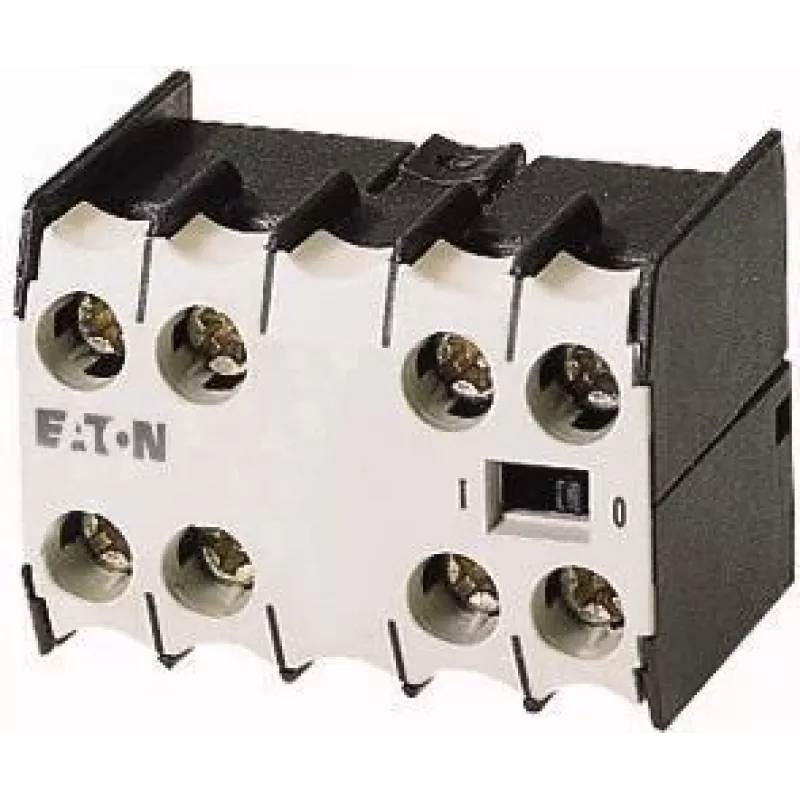

Eaton 02DILE pagalbinis kontaktų blokas, 2NO+2NC, šoninis montavimas, varžtiniai gnybtai, juodas/baltas 010240

Kai reikia daugiau valdymo galimybių iš jūsų Eaton DILM serijos kontaktoriaus, Eaton 02DILE pagalbinis kontaktų blokas suteikia keturis papildomus kontaktus – du normaliai atvirus (NO) ir du normaliai uždarus (NC). Jis tvirtinamas tiesiai prie šono, todėl greitai išplečiate grandinės funkcionalumą nekeisdami pagrindinio kontaktorius.

Privalumai

Šoninis montavimas leidžia sumontuoti be papildomų įrankių – sutaupote laiko surinkdami skydą. Varžtiniai gnybtai užtikrina patikimą ir atsparų vibracijai sujungimą. Kompaktiškas blokas išlaiko nedidelį plotą, bet suteikia net keturis pagalbinius kontaktus lanksčiam grandinės projektavimui.

Kam tinka

• Eaton DILM7 – DILM38 kontaktorių papildymui
• Valdymo grandinėms, kuriose reikia papildomų NO/NC kontaktų
• Pramoninės automatizavimo ir variklių valdymo sistemoms

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NO + 2 NC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (AC-15, 400 V): 3 A
• Nominali darbinė srovė (DC-13, 220 V): 1 A
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki 50 °C
• Sandėliavimo temperatūros diapazonas: -40 iki 80 °C
• Pagalbinių kontaktų skaičius: 4
• Produkto serija: DILM
• Standartai: IEC/EN 60947-5-1
• Spalva: juoda/balta

Rekomendacijos

Prieš užsakydami patikrinkite, ar blokas suderinamas su jūsų konkrečiu Eaton DILM kontaktoriumi. Kadangi apsaugos laipsnis yra IP20, įrenkite jį tik skydo viduje. Esant vibracijai ar drėgmei, papildomai apsaugokite kontaktus.
