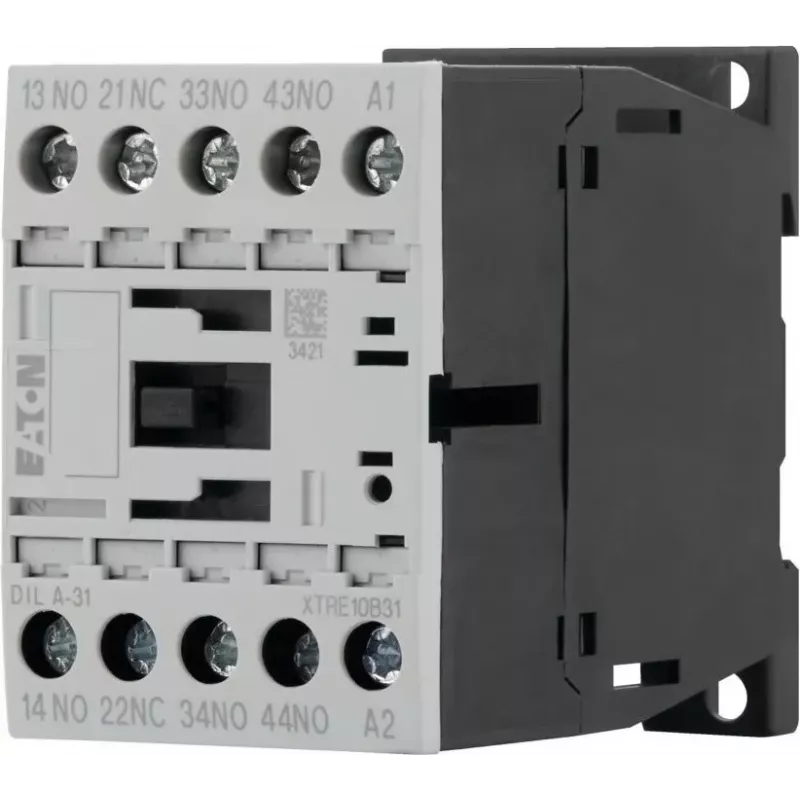

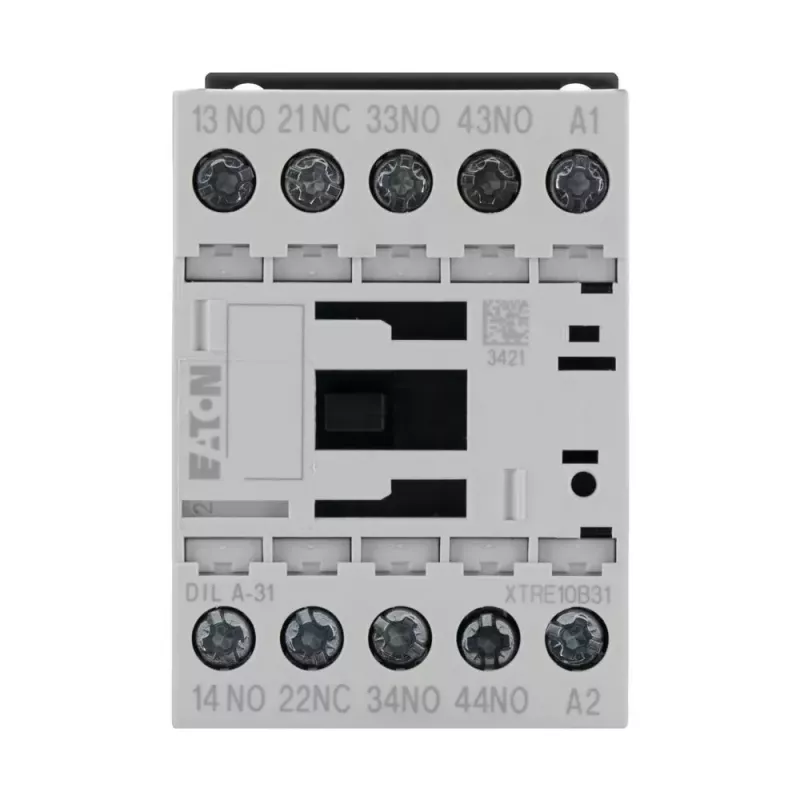

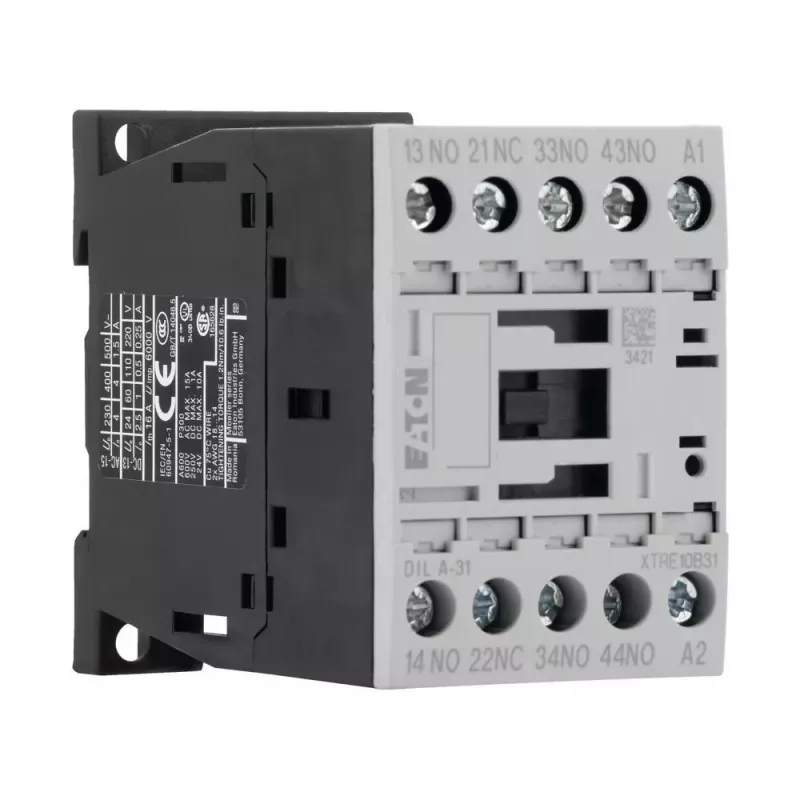

Eaton DILA-31 pagalbinis kontaktorius, 230 V AC ritė, 3 NO + 1 NC, varžtiniai gnybtai, 1,6 kW

Eaton DILA-31 – tai patikimas pagalbinis kontaktorius, skirtas valdymo grandinėms perjungti ir signalizacijos funkcijoms atlikti. Su 230 V AC rite ir 4 polių kontaktų konfigūracija (3 NO + 1 NC) jis lengvai integruojamas į valdymo logiką, blokavimo ir būsenos indikacijos grandines.

Kam skirtas

Šis kontaktorius skirtas skydų surinkėjams, sistemų integratoriams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo pagalbinio kontaktorius kintamosios srovės valdymo grandinėms. Jis tinka staklėms, konvejeriams, HVAC sistemoms ir kitai automatizuotai įrangai, kur reikalingi pagalbiniai kontaktai.

Pagrindinės savybės

• Ritės įtampa: 230 V AC, 50 Hz
• Kontaktų konfigūracija: 3 NO + 1 NC
• Prijungimas: varžtiniai gnybtai patikimam sujungimui
• Vardinė darbinė srovė: 4 A (AC-15, 230 V)
• Vardinė izoliacijos įtampa: 690 V
• Montavimas: ant DIN bėgelio arba varžtais
• Kompaktiški matmenys taupo vietą skydelyje

Specifikacijos

• Valdymo grandinės įtampa: 230 V AC
• Valdymo grandinės dažnis: 50 Hz
• Polių skaičius: 4
• NO kontaktų skaičius: 3
• NC kontaktų skaičius: 1
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Mechaninis ilgaamžiškumas: 20 x 10^6 operacijų
• Elektrinis ilgaamžiškumas: 10 x 10^6 operacijų
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Apsaugos laipsnis: IP20 (gnybtai)
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Kaip naudoti

Sumontuokite kontaktorius ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite ritę prie 230 V AC valdymo grandinės, o kontaktus – prie signalizacijos ar blokavimo grandinių. Patikrinkite, ar ritės įtampa atitinka valdymo grandinės įtampą, kad išvengtumėte ritės perdegimo.

Patarimas: naudokite tinkamo skerspjūvio laidus ir laikykitės varžtinių gnybtų priveržimo momento reikalavimų, kad užtikrintumėte patikimą kontaktą. Indukcinėms apkrovoms rekomenduojama naudoti viršįtampių slopintuvus, kurie prailgins kontaktų tarnavimo laiką.
