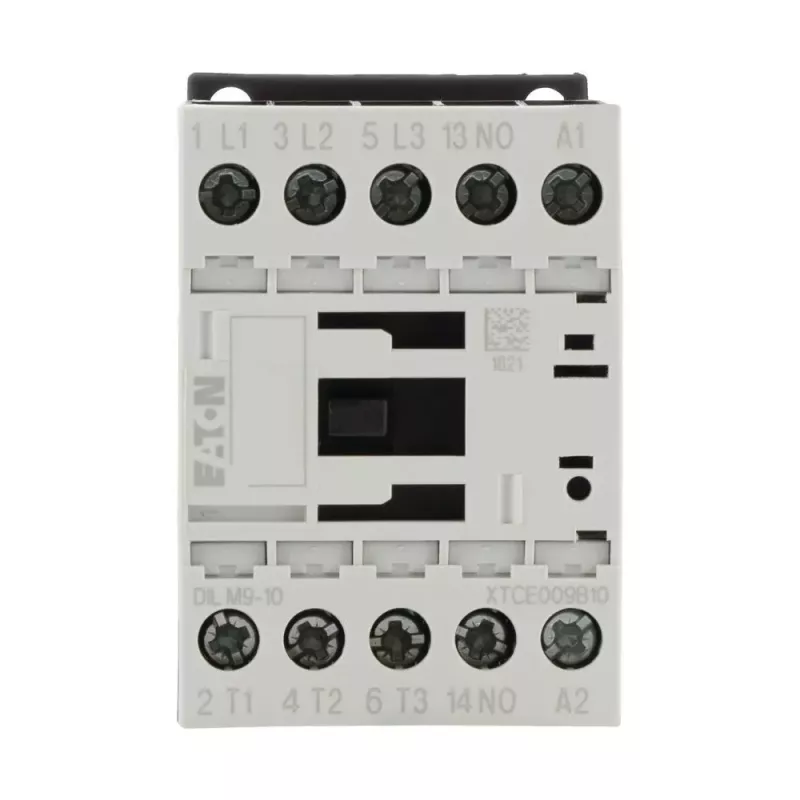

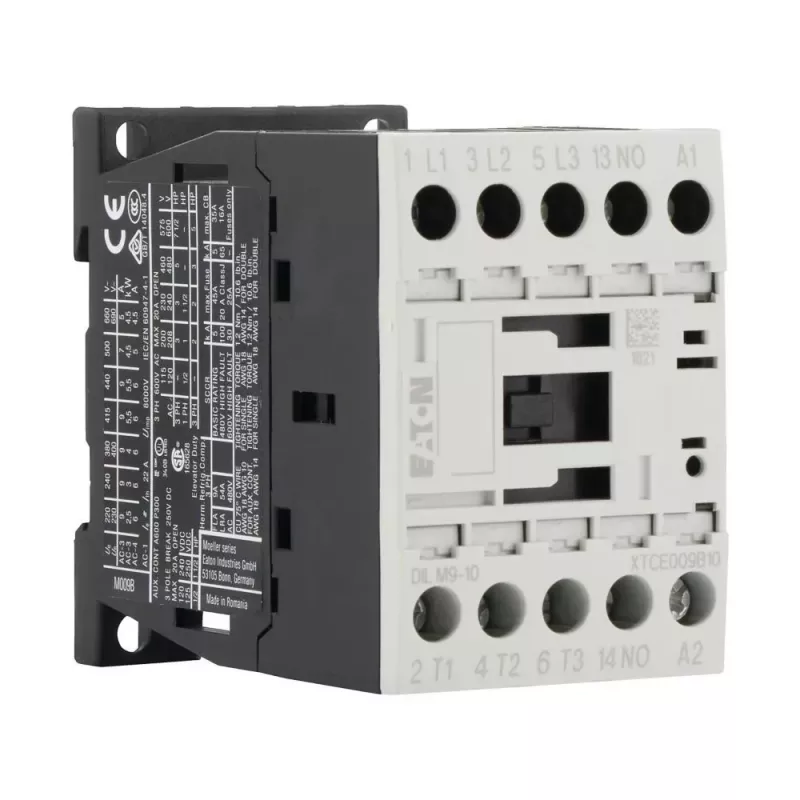

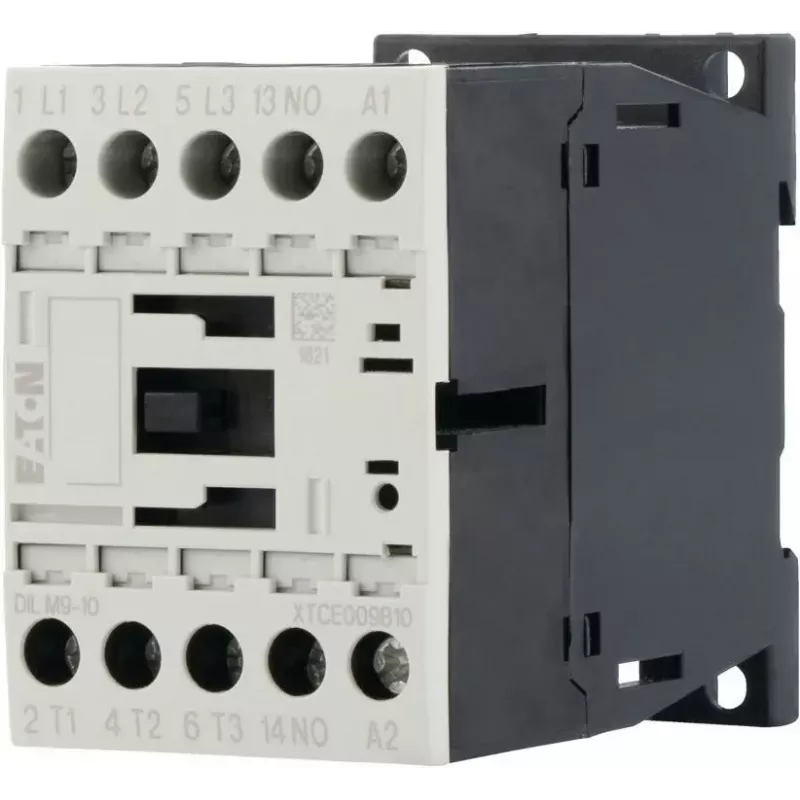

Eaton DILM9-10 24 V DC 3 polių galios kontaktoriai, 9 A AC-3, 4 kW, 1 NO pagalbinis kontaktas

Kai jūsų mašina turi veikti be pertrūkių, o valdymo spinta – tilpti į mažiausią įmanomą plotą, Eaton DILM9-10 yra būtent tas komponentas, kuris leidžia pamiršti rūpesčius dėl perjungimų. Šis kompaktiškas trifazis kontaktorius užtikrina patikimą variklių paleidimą ir stabdymą iki 4 kW esant 400 V AC-3, o 24 V DC ritė leidžia jį tiesiogiai valdyti iš PLC išėjimų – be papildomų relių ar tarpinių grandžių. Tai sprendimas, kuris taupo vietą, laiką ir nervus.

Kam jis skirtas

Šis kontaktorius – idealus pasirinkimas valdymo spintų gamintojams, sistemų integratoriams ir techninės priežiūros specialistams, dirbantiems su pramoninėmis mašinomis, vėdinimo sistemomis, konvejeriais ar siurbliais. Jis puikiai tinka ten, kur erdvė ribota, bet patikimumas – privalomas, o standartinis tvirtinimas ant DIN bėgelio pagreitina montavimą ir keitimą.

Pagrindiniai privalumai

• 3 polių pagrindiniai kontaktai, skirti 9 A srovei AC-3 (400 V), valdantys variklius iki 4 kW.
• 24 V DC ritė – tiesioginis valdymas iš PLC ar žemos įtampos grandinių.
• 1 įmontuotas normaliai atviras (NO) pagalbinis kontaktas būsenos signalizacijai ar blokavimui.
• Kompaktiškas 45 mm plotis – taupo vietą perpildytose spintose.
• Dvigubas tvirtinimas: ant DIN bėgelio arba varžtais – lankstus išdėstymas.
• Didelis mechaninis atsparumas – 10 milijonų operacijų, elektrinis – 1,5 milijono operacijų (AC-3) – ilgas tarnavimo laikas.
• IP20 apsauga nuo pirštų ir varžtiniai gnybtai su fiksuojamais varžtais – saugus ir patikimas sujungimas.

Specifikacijos

• Gamintojas: Eaton
• Modelis: DILM9-10(24VDC)
• MPN: 276705
• EAN: 4015082767051
• Ritės įtampa: 24 V DC
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 9 A
• Vardinė darbinė galia (AC-3, 400 V): 4 kW
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Tvirtinimas: DIN bėgelis arba varžtais
• Gnybtų tipas: varžtiniai
• Mechaninis atsparumas: 10 000 000 operacijų
• Elektrinis atsparumas (AC-3): 1 500 000 operacijų
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Patarimai

Integruodami DILM9-10 į valdymo spintą, įsitikinkite, kad ritės maitinimas yra stabilus ir neviršija 24 V DC leistinų nuokrypių – taip išvengsite kontaktų virpėjimo. Jei variklio paleidimo srovės yra didelės, apsvarstykite didesnio galingumo kontaktorių arba minkšto paleidimo įrenginį. Visada suderinkite trumpojo jungimo apsaugą su grandinės pertraukikliu pagal IEC/EN 60947-4-1. Norėdami išplėsti pagalbinių kontaktų skaičių, Eaton siūlo priekinius pagalbinių kontaktų blokus, kurie užsifiksuoja be įrankių.
