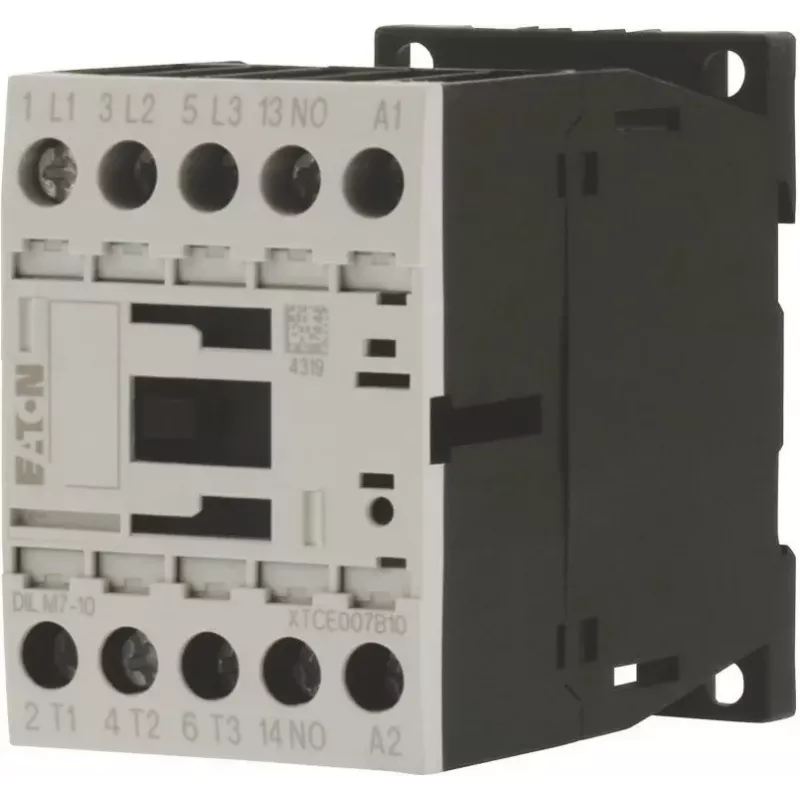

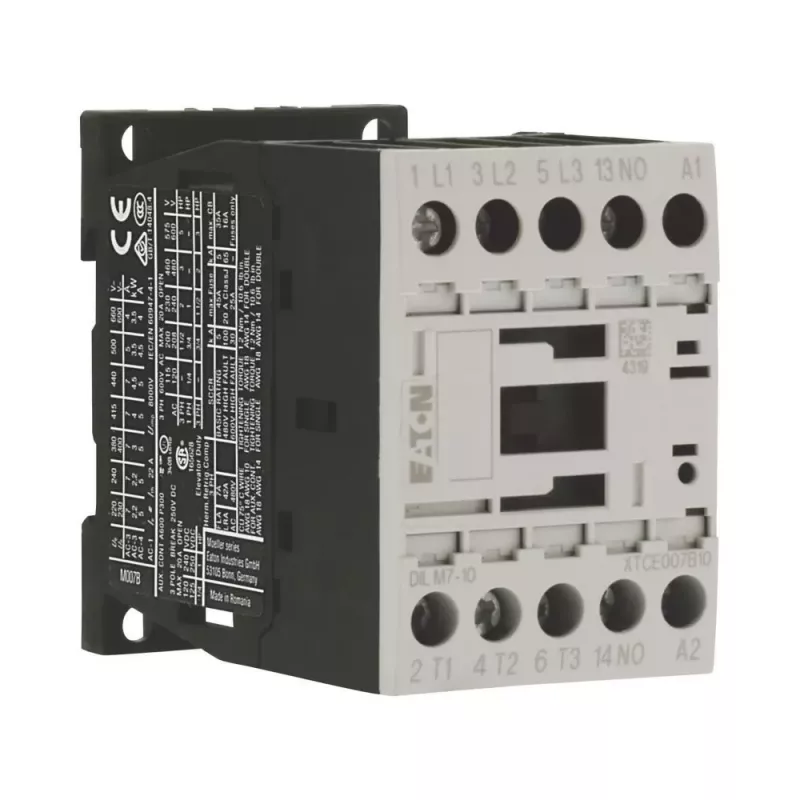

Eaton DILM7-10 3 polių kontaktoriuss, 230V 50Hz / 240V 60Hz ritė, 1NO pagalbinis, 3kW AC-3 400V 276550

Šis Eaton DILM7-10 kontaktoriuss skirtas tiems, kurie nori patikimai valdyti trifazius variklius – nuo namų dirbtuvių iki nedidelių gamybos linijų. Jis sujungia kompaktišką 3 polių dizainą su dvejopo dažnio rite, todėl tinka tiek 50 Hz, tiek 60 Hz tinklams.

Kodėl verta rinktis

• 3 pagrindinės grandinės poliai ir 1 normaliai atviras pagalbinis kontaktas
• Ritė veikia esant 230V 50Hz arba 240V 60Hz įtampai
• Didelis mechaninis patvarumas: 10 milijonų operacijų
• Elektros tarnavimo laikas: 1,5 milijono operacijų esant AC-3
• Kompaktiški matmenys leidžia sutaupyti vietos skydelyje

Techniniai duomenys

• Nominali darbinė galia (AC-3, 400V): 3 kW
• Nominali darbinė srovė (AC-3, 400V): 7 A
• Nominali darbinė srovė (AC-1, 400V): 22 A
• Ritės įtampa: 230V (50Hz) / 240V (60Hz)
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Gnybtai: varžtiniai
• Darbinė temperatūra: -25 iki +60 °C
• Elektros tarnavimo laikas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis tarnavimo laikas: 10 x 10^6 operacijų
• Pagrindinės grandinės prijungimas: 1 x (1-6 mm²) / 2 x (1-6 mm²)
• Pagalbinės grandinės prijungimas: 1 x (0,75-2,5 mm²) / 2 x (0,75-2,5 mm²)
• Nominalus dažnis: 50/60 Hz

Kaip naudoti

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo ritę prie 230V 50Hz arba 240V 60Hz tinklo, o pagrindinius kontaktus – prie variklio grandinės. Dėl 1NO pagalbinio kontakto galite lengvai realizuoti savaiminį užsifiksavimą ar signalizaciją.

Kam tinka

Rekomenduojamas elektrikams, automatizavimo specialistams ir visiems, kurie projektuojia ar prižiūri variklių valdymo sistemas, kur reikalingas patikimas 3 kW galios perjungimas.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka jūsų tinklo dažnį – 50Hz naudokite 230V, o 60Hz – 240V. Tai užtikrins ilgą kontaktoriaus tarnavimo laiką.
