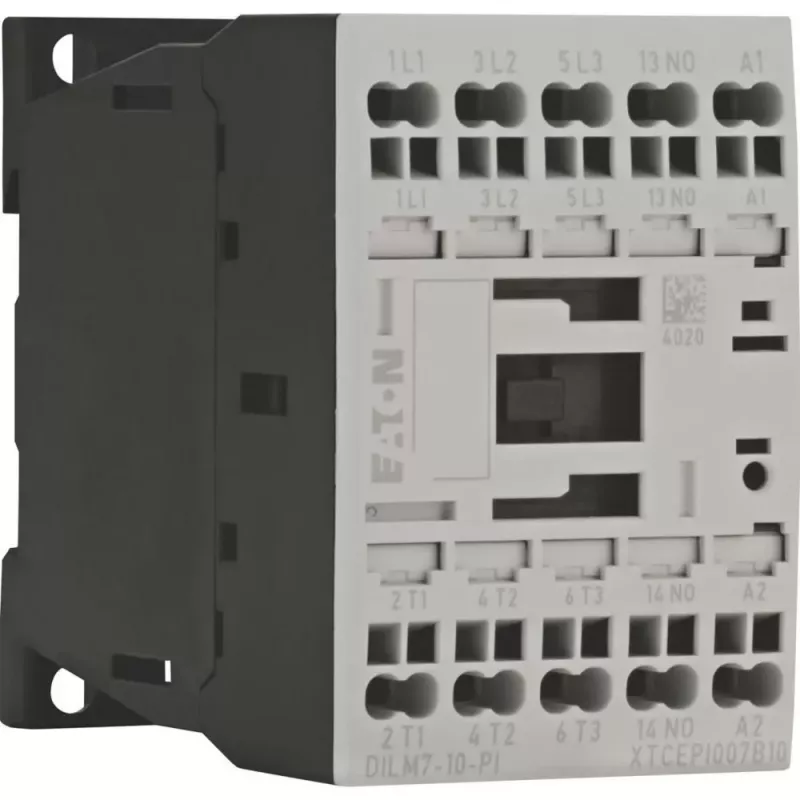

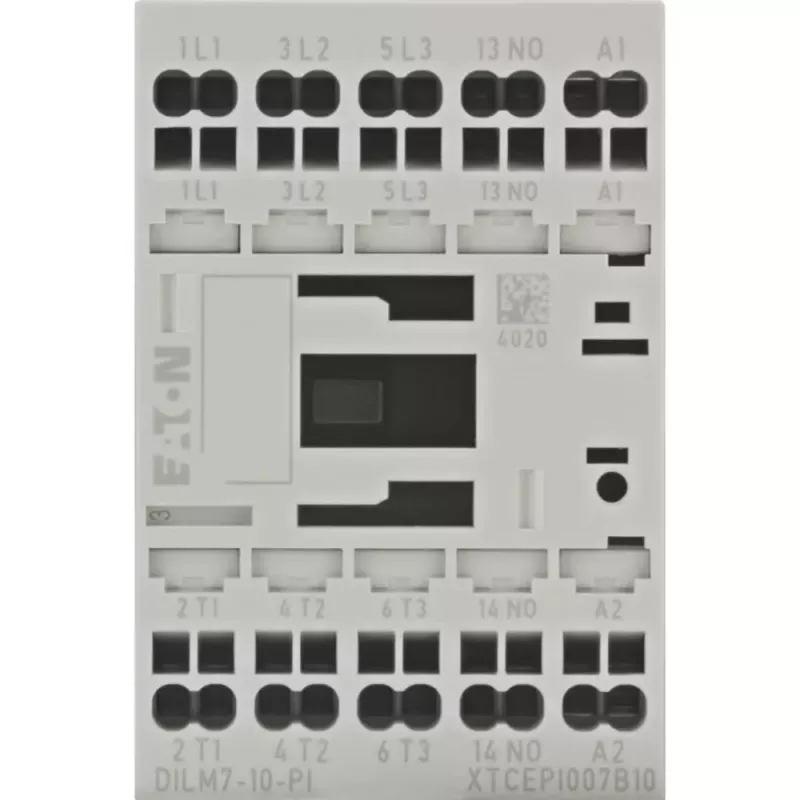

Eaton DILM7-10(24VDC)-PI galios kontaktorius, 3 NO pagrindiniai kontaktai, 24 V DC ritė, 7 A AC-3, 690 V 199223

Kai reikia patikimai valdyti variklius ar kitus įrenginius nuolatinės srovės grandinėse, Eaton DILM7-10(24VDC)-PI galios kontaktorius yra tvirtas ir ilgaamžis sprendimas. Jo 24 V DC ritė puikiai tinka sistemoms, kuriose valdymo įtampa yra nuolatinė, o 7 A AC-3 srovė užtikrina sklandų darbą net ir reiklesnėse sąlygose.

Kodėl verta rinktis

• 3 pagrindiniai normaliai atidaryti (NO) kontaktai ir 1 papildomas NO kontaktas – lankstus integravimas į variklių paleidimo grandines.
• 24 V DC ritė – tinka nuolatinės srovės valdymo grandinėms.
• 7 A AC-3 (400 V) ir 22 A AC-1 (400 V) vardinė darbinė srovė – pakankama daugeliui variklių.
• 690 V AC vardinė darbinė įtampa – atsparus aukštoms įtampoms.
• 6 kV impulsinė atsparumo įtampa – apsaugo nuo įtampos šuolių.
• Platus darbinės temperatūros diapazonas nuo -25 iki +60 °C – veikia net ir ekstremaliomis sąlygomis.
• IP20 apsaugos klasė gnybtams – saugus prisilietimas.
• Montuojamas ant DIN bėgelio arba varžtais – paprasta įrengti.
• Atitinka IEC/EN 60947, VDE 0660, UL ir CSA standartus – patikrinta kokybė.

Kam tinka

Šis kontaktorius puikiai tiks elektrikams, automatizavimo specialistams ir pramonės įmonėms, kurios projektuoja ar prižiūri variklių valdymo sistemas, siurblių, ventiliatorių ar kitų mechanizmų įjungimą. Dėl 24 V DC ritės jis ypač patogus ten, kur naudojami nuolatinės srovės maitinimo šaltiniai ar valdikliai.

Techninė specifikacija

• Produkto tipas: galios kontaktorius
• Serija: DILM
• Pagrindinių polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Papildomų kontaktų konfigūracija: 1 NO
• Vardinė darbinė srovė (AC-3, 400 V): 7 A
• Vardinė darbinė srovė (AC-1, 400 V): 22 A
• Vardinė darbinė įtampa Ue: 690 V AC
• Vardinė galia (AC-3, 400 V): 3 kW
• Valdymo įtampa (ritės įtampa): 24 V DC
• Ritės tipas: DC
• Vardinė impulsinė atsparumo įtampa Uimp: 6 kV
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Apsaugos klasė (gnybtams): IP20
• Darbinė temperatūra: -25 iki +60 °C
• Atitinka standartus: IEC/EN 60947, VDE 0660, UL, CSA
• Gnybtų tipas: varžtiniai gnybtai

Kaip naudoti

Prijunkite kontaktorius prie DIN bėgelio arba pritvirtinkite varžtais. Pagrindinius kontaktus junkite prie variklio maitinimo grandinės, o ritę – prie 24 V DC valdymo signalo. Papildomą NO kontaktą galite naudoti signalizacijai ar kitoms valdymo grandinėms. Prieš montuodami įsitikinkite, kad grandinė yra be įtampos, ir laikykitės vietinių elektros saugos taisyklių.

Patarimas: kad kontaktorius tarnautų ilgai, reguliariai patikrinkite, ar gnybtai tvirtai priveržti, ir venkite perkaitimo – užtikrinkite gerą ventiliaciją. Jei naudojate su varikliu, įsitikinkite, kad jo galia neviršija 3 kW esant 400 V AC-3.
