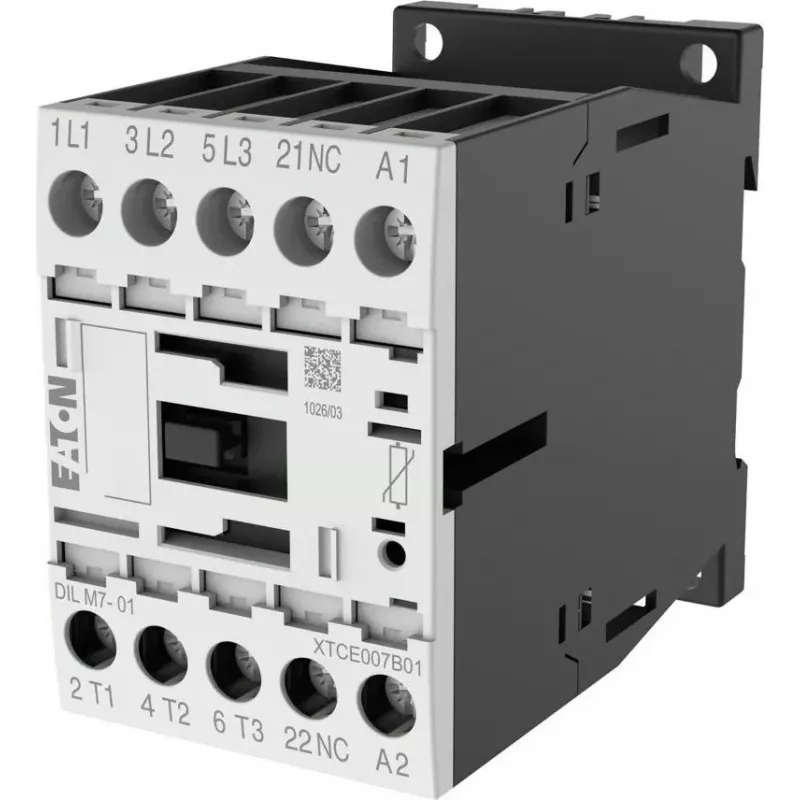

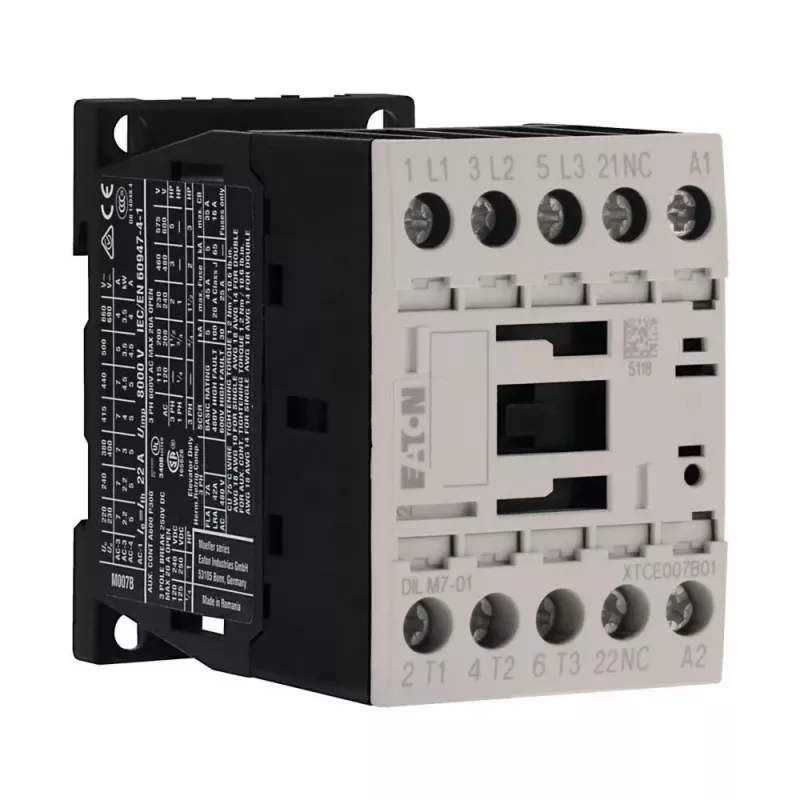

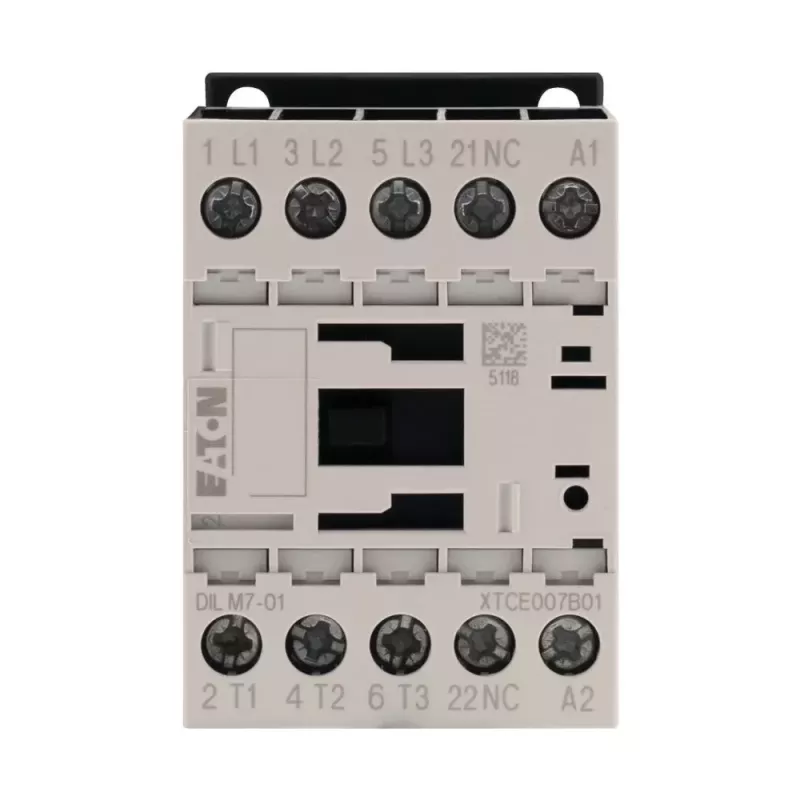

Eaton DILM7-01 kontaktoriuss, 3 polių, 7 A, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 1 NC pagalbinis kontaktas 276585

Eaton DILM7-01 – tai 7 A kontaktoriuss, skirtas patikimai perjungti variklius iki 3 kW. Jo ritė veikia su 230 V AC (50 Hz) arba 240 V AC (60 Hz), todėl tinka įvairioms valdymo grandinėms.

Kodėl verta rinktis

Šis 3 polių kontaktoriuss turi tris normaliai atvirus (NO) pagrindinius kontaktus ir vieną normaliai uždarą (NC) pagalbinį kontaktą. Tai leidžia lanksčiai kurti valdymo schemas. Kontaktoriuss atitinka IEC/EN 60947 standartus, o jo mechaninis patvarumas siekia 10 milijonų perjungimų – ilgas tarnavimo laikas net intensyvaus naudojimo atveju.

Techniniai duomenys

• Vardinė darbinė srovė (AC-3, 400 V): 7 A
• Vardinė darbinė galia (AC-3, 400 V): 3 kW
• Vardinė darbinė srovė (AC-1, 400 V): 22 A
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Vardinė izoliacijos įtampa: 690 V
• Impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis: IP20
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Trumpojo jungimo apsaugos įtaisas (gG/gL): 20 A
• Darbinė temperatūra: nuo -25 °C iki +60 °C

Kam tinka

Šis kontaktoriuss puikiai tinka mažų variklių valdymui, pavyzdžiui, siurbliams, ventiliatoriams ar konvejeriams. Jis skirtas naudoti pramoninėse valdymo spintose, kur reikalingas patikimas ir ilgaamžis perjungimas. Dėl kompaktiško dydžio ir DIN bėgelio montavimo jį lengva įdiegti tiek naujose, tiek esamose sistemose.

Kaip naudoti

Prijunkite ritę prie 230 V AC (50 Hz) arba 240 V AC (60 Hz) maitinimo šaltinio. Pagrindiniai kontaktai (1, 3, 5) skirti apkrovai, o pagalbinis NC kontaktas (21-22) gali būti naudojamas signalizacijai ar blokavimui. Visada laikykitės vietinių elektros saugos taisyklių ir montuokite tik kvalifikuotas personalas.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka jūsų valdymo grandinės įtampą. Jei naudojate 60 Hz tinklą, ritė veiks su 240 V AC. Reguliariai tikrinkite kontaktų būklę, ypač esant dideliam perjungimų dažniui.
