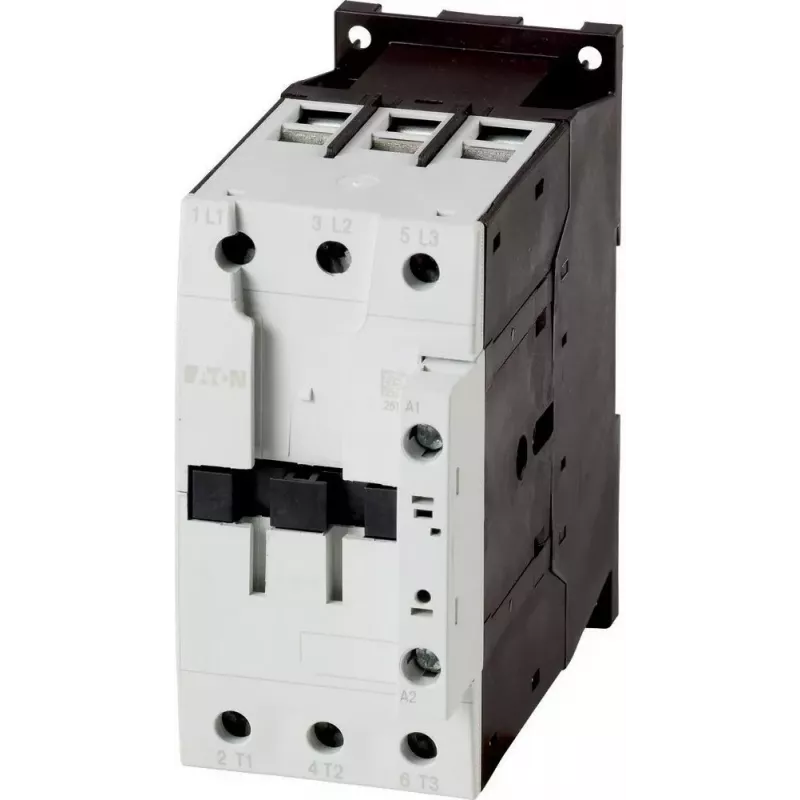

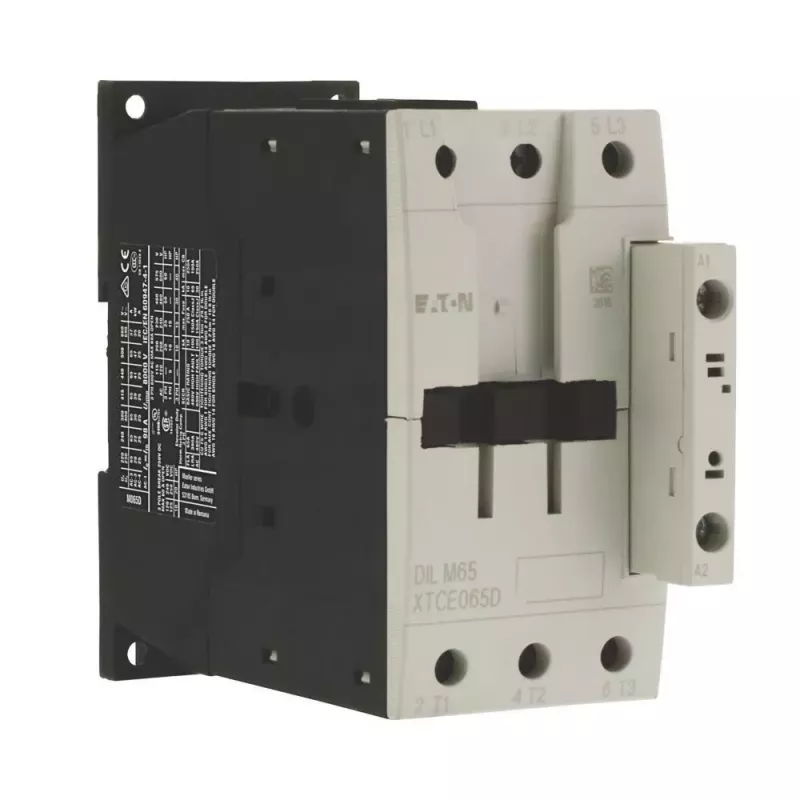

Eaton DILM65(RDC24) 3 polių kontaktoriuss, 65 A, 24 V DC ritė 277908

Eaton DILM65(RDC24) – tai 3 polių kontaktoriuss, skirtas patikimam trifazių variklių ir kitų kintamosios srovės apkrovų perjungimui. Jo 65 A (AC-3, 400 V) ir 80 A (AC-1, 690 V) vardinės srovės bei 24 V DC ritė užtikrina stabilų darbą net reikliose pramoninėse sistemose.

Kodėl verta rinktis

• Didelė srovės galia: 65 A (AC-3) ir 80 A (AC-1) esant 690 V AC
• Integruoti pagalbiniai kontaktai: 1 NO + 1 NC valdymui ir grįžtamajam ryšiui
• Ilgas mechaninis tarnavimo laikas: 10 milijonų perjungimų
• Platus darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Atitinka IEC/EN 60947 ir VDE 0660 standartus

Techninė informacija

• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 65 A
• Vardinė darbinė srovė (AC-1, 690 V): 80 A
• Vardinė darbinė įtampa: 690 V AC
• Valdymo įtampa: 24 V DC
• Vardinė galia (AC-3, 400 V): 30 kW
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai gnybtai
• Elektrinis tarnavimo laikas (AC-3): 1,5 milijono perjungimų
• Mechaninis tarnavimo laikas: 10 milijonų perjungimų
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Vardinė izoliacijos įtampa: 690 V AC
• Trumpojo jungimo apsauga: 80 A gG/gL saugiklis

Kam tinka

Šis kontaktoriuss puikiai tinka automatikos inžinieriams, elektrikams ir pramonės įmonėms, kuriose reikia valdyti didelius variklius ar kitas apkrovas. Dėl 24 V DC ritės jis lengvai integruojamas į valdymo sistemas su nuolatinės srovės maitinimu.

Kaip naudoti

Montuokite ant DIN bėgelio arba tvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių gnybtų, o valdymo signalą – prie ritės. Naudokite pagalbinius kontaktus signalizacijai arba savaiminio užsiblokavimo grandinėms. Būtinai laikykitės vietinių elektros saugos taisyklių.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą (24 V DC). Reguliariai tikrinkite kontaktų būklę, ypač jei perjungimų dažnis didelis.
