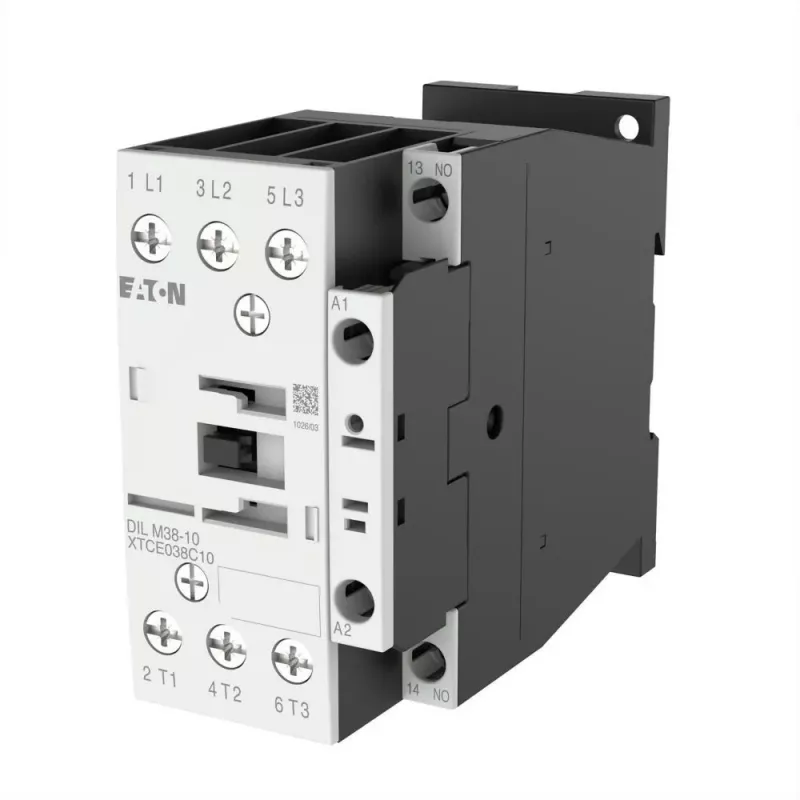

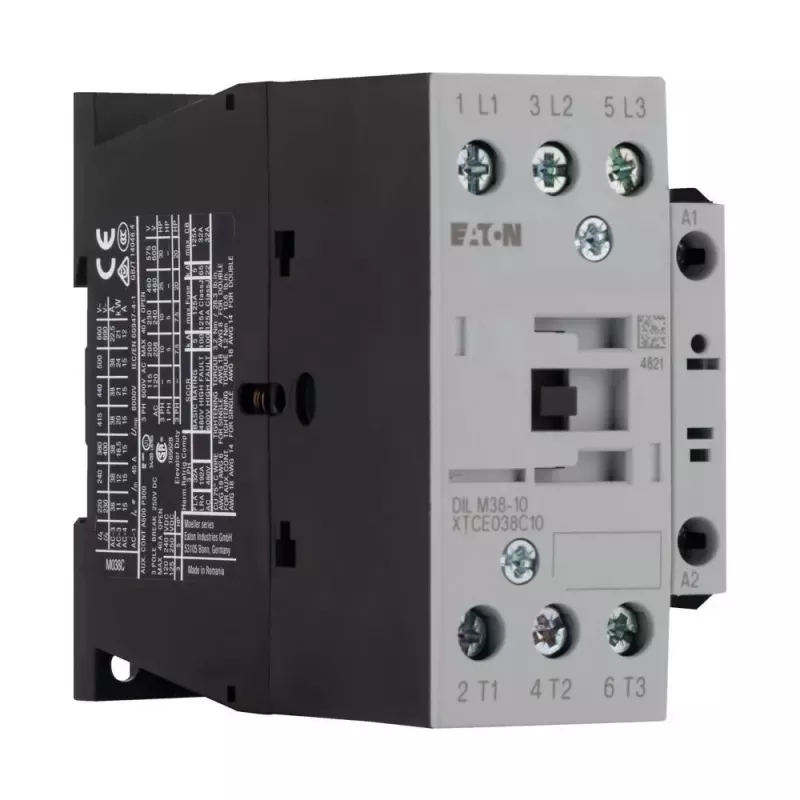

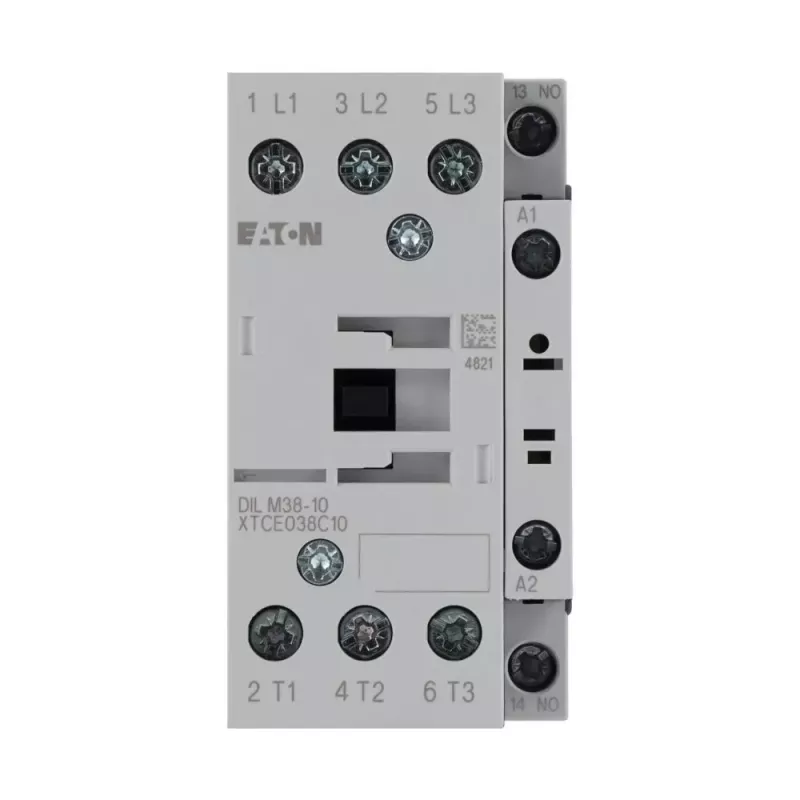

Eaton DILM38-10 galios kontaktorius, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 3 poliai, 38 A, 1 NO pagalbinis kontaktas 112428

38 A vardinė srovė ir 18,5 kW galia prie 400 V AC – tai vienas galingiausių šios serijos kontaktorių, skirtas patikimam variklių valdymui. Eaton DILM38-10 užtikrina ilgaamžiškumą net intensyvaus naudojimo sąlygomis.

Kam skirtas

Šis kontaktorius puikiai tinka elektros skydų montuotojams, pramonės įrangos gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo sprendimo variklių paleidimui, šildymo sistemų ar apšvietimo valdymui. Jis atlaiko dažną perjungimą ir užtikrina ilgą tarnavimo laiką.

Pagrindinės savybės

• 38 A vardinė darbinė srovė (AC-3, 400 V) variklių apkrovoms
• 3 polių pagrindiniai kontaktai su varžtiniais gnybtais patikimam prijungimui
• Ritės įtampa: 230 V AC esant 50 Hz, 240 V AC esant 60 Hz
• 1 normaliai atviras (NO) pagalbinis kontaktas būsenos kontrolei ar valdymo logikai
• Montuojamas ant 35 mm DIN bėgelio arba varžtais – lankstus įrengimas
• Didelis mechaninis patvarumas: 10 milijonų operacijų
• Elektrinis patvarumas: 1,5 milijono operacijų esant AC-3 apkrovai

Specifikacijos

• Serija: DILM
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 38 A
• Vardinė darbinė srovė (AC-1, 400 V): 55 A
• Vardinė darbinė galia (AC-3, 400 V): 18,5 kW
• Vardinė darbinė įtampa: iki 690 V AC
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Pagalbiniai kontaktai: 1 NO
• Gnybtų tipas: varžtiniai
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo -25 iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Standartai: IEC/EN 60947, VDE 0660
• Trumpojo jungimo apsauga (maks. saugiklis gG/gL): 100 A

Kaip naudoti

Prijunkite ritę prie valdymo grandinės, atitinkančios 230 V AC (50 Hz) arba 240 V AC (60 Hz) įtampą. Pagrindinius kontaktus naudokite variklio maitinimo grandinei, o pagalbinį NO kontaktą – signalizacijai ar blokavimo schemoms. Montuokite ant DIN bėgelio arba tvirtinkite varžtais. Įsitikinkite, kad aplinkos temperatūra neviršija leistinų ribų.

Patarimas: prieš montuodami patikrinkite, ar valdymo grandinės įtampa tiksliai atitinka ritės parametrus – neteisinga įtampa gali sugadinti ritę. Variklių apsaugai naudokite tinkamus šiluminius relejus ir laikykitės gamintojo nurodytos saugiklių koordinacijos. Užtikrinkite pakankamą vėdinimą skydelyje, kad kontaktorius neperkaistų.
