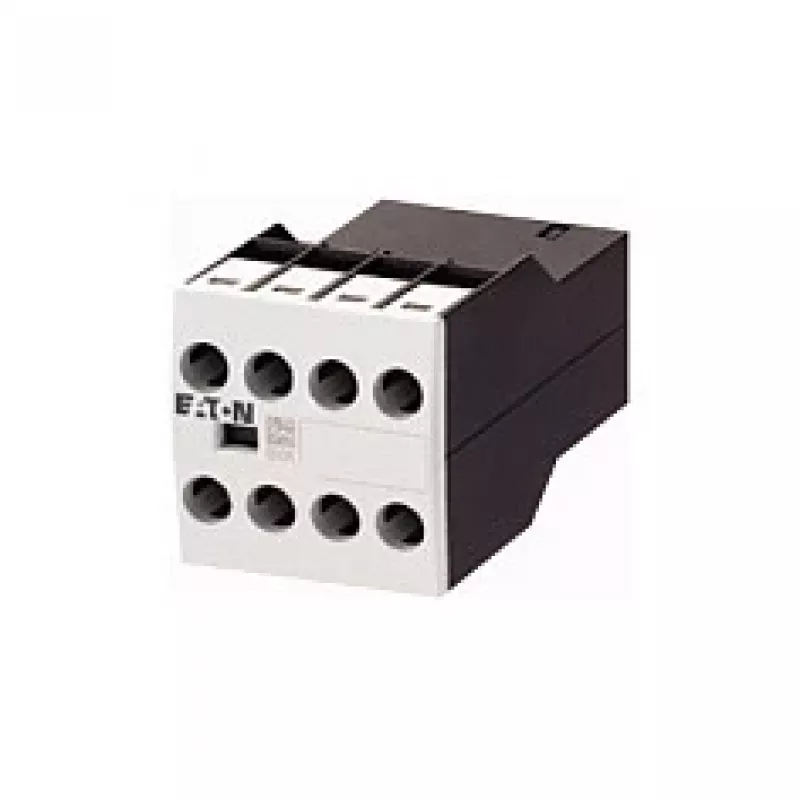

Eaton DILM32-XHI22 pagalbinis kontaktų blokas 2NO+2NC, priekinis montavimas DILM7-DILM32 kontaktorių serijai

Kai valdymo grandinėje pritrūksta kontaktų, o pridėti dar vieną kontraktorių būtų per brangu arba per daug vietos, Eaton DILM32-XHI22 pagalbinis kontaktų blokas yra būtent tai, ko reikia. Šis kompaktiškas blokas su dviem normaliai atvirais (NO) ir dviem normaliai uždarais (NC) kontaktais tiesiog užsifiksuoja ant Eaton DILM7–DILM32 kontaktorių priekio, išplečiant jų galimybes be papildomų laidų ar atskirų relių.

Kam jis skirtas

Šis blokas – tikras radinys tiems, kas montuoja valdymo spintas, kuria mašinas ar prižiūri pramoninę įrangą. Jis pravers tiek naujuose projektuose, tiek modernizuojant esamas sistemas, kai reikia patikimų pagalbinių kontaktų blokavimui, būsenos indikacijai ar valdymo logikai. Ypač vertingas ten, kur vietos mažai, o patikimumas – svarbiausia.

Pagrindiniai privalumai

• 4 polių konfigūracija: 2 normaliai atviri (NO) + 2 normaliai uždari (NC) – lankstus sprendimas įvairioms grandinėms
• Priekinis montavimas: užfiksuojate ant kontaktoriaus per kelias sekundes, be įrankių
• Sraigtinės gnybtų jungtys: tinka kietiems, vytiems ir lankstiems laidininkams su įvore (0,75–2,5 mm²)
• Vardinė darbinė srovė iki 4 A (AC-15, 230/400 V) ir 0,5 A (DC-13, 220 V) – pakanka daugeliui valdymo grandinių
• Aukšta izoliacinė įtampa 690 V ir atsparumas impulsinei įtampai 6 kV – patikima net atšiauriomis sąlygomis
• IP20 apsaugos laipsnis: puikiai tinka uždaroms valdymo spintoms
• Atitinka IEC/EN 60947-5-1 standartą – pripažįstamas visame pasaulyje

Specifikacijos

• Gamintojas: Eaton
• Modelis: DILM32-XHI22
• MPN: 277377
• EAN: 4015082773779
• Kontaktų konfigūracija: 2 NO + 2 NC
• Polių skaičius: 4
• Montavimo tipas: priekinis
• Suderinamumas: Eaton DILM7–DILM32 kontaktoriai
• Gnybtų tipas: sraigtiniai
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 4 A
• Vardinė darbinė srovė (DC-13, 220 V): 0,5 A
• Vardinė izoliacinė įtampa (Ui): 690 V
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-5-1
• Prijungimo skerspjūvis (kietas/vytas): 0,75–2,5 mm²
• Prijungimo skerspjūvis (lankstus su įvore): 0,75–2,5 mm²
• Darbinė temperatūra: nuo -25 iki +60 °C
• Serija: DILM
• Funkcija: pagalbinis kontaktų blokas

Patarimai

Prieš montuodami bloką įsitikinkite, kad kontaktorius yra atjungtas nuo įtampos. Lankstiems laidams naudokite įvores, kad sraigtinės jungtys būtų patikimos. Prieš montavimą patikrinkite, ar kontaktų konfigūracija atitinka jūsų valdymo grandinės poreikius.
