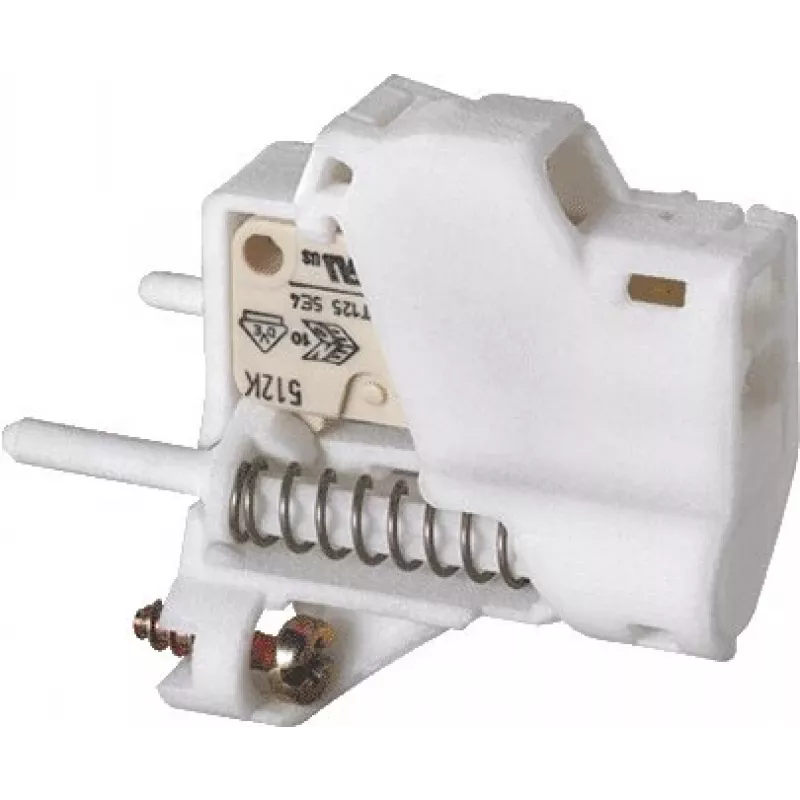

MENNEKES pagalbinis kontaktinis jungiklis 41000 CEE įrenginiams

Kai reikia žinoti, ar CEE kištukas tikrai įkištas, o ne spėlioti – MENNEKES 41000 pagalbinis kontaktinis jungiklis išsprendžia šią problemą. Jis įmontuojamas į suderinamus MENNEKES CEE sieninius lizdus arba prietaisų įvadus ir mechaniškai reaguoja į kištuko įkišimą, siųsdamas signalą apie maitinimo prijungimą.

Kodėl verta rinktis

• 1 NO kontaktas (normaliai atviras) – tinka būsenos stebėjimui, signalizacijai ar valdymo grandinėms
• Nominali darbinė srovė (AC-15): 10 A, įtampa: 250 V AC
• Mechaninis suveikimas įkišus CEE kištuką – jokio papildomo maitinimo
• Gnybtai su varžtais priima 1,5–2,5 mm² laidininkus
• Kompaktiškas vidinis montavimas, IP20 apsaugos laipsnis
• Darbinė temperatūra nuo -25 °C iki +40 °C
• Termoplastikinis korpusas, juodos / pilkos spalvos

Kaip tai veikia kasdienėje aplinkoje

Sumontuokite 41000 MENNEKES CEE lizde arba įvade. Kai įkišamas kištukas, kontaktas persijungia ir galite perduoti signalą „maitinimas prijungtas“ į PLC, indikacinę lemputę ar saugos blokavimo grandinę. Varžtiniai gnybtai užtikrina patikimą sujungimą su vientisais arba daugiasluoksniais laidais, o tvirtas termoplastikinis korpusas atlaiko pramonines sąlygas. Jungikliui nereikia išorinio maitinimo – jis tiesiog seka mechaninį kištuko įkišimą.

Techninės specifikacijos

• Produkto tipas: pagalbinis kontaktinis jungiklis
• Kontakto konfigūracija: 1 NO (normaliai atviras)
• Nominali darbinė srovė (AC-15): 10 A
• Nominali darbinė įtampa: 250 V AC
• Pritaikymas: CEE sieniniams lizdams ir prietaisų įvadams
• Suderinamumas: MENNEKES AMAXX, PowerTOP Xtra serijos
• Funkcija: būsenos stebėjimas, signalizacija, valdymas
• Montavimo tipas: vidinis, įrenginio korpuse
• Prijungimo tipas: gnybtai su varžtais
• Gnybtų skaičius: 2
• Suveikimo būdas: mechaninis (įkišus CEE kištuką)
• Korpuso medžiaga: termoplastikas
• Darbinė temperatūra: nuo -25 °C iki +40 °C
• Sandėliavimo temperatūra: nuo -40 °C iki +70 °C
• Apsaugos laipsnis (komponento): IP20
• Standartai: susiję su IEC 60309
• Gnybtų talpa: 1,5–2,5 mm²
• Spalva: juoda / pilka

Kam tinka

Šis jungiklis skirtas elektrikams, pramoninių įrenginių technikams ir visiems, kurie naudoja MENNEKES AMAXX arba PowerTOP Xtra serijos CEE lizdus ir nori patikimai stebėti, ar kištukas įkištas. Idealiai tinka automatizuotose sistemose, kur reikalinga signalizacija ar blokavimas.

Patarimai

Montuodami įsitikinkite, kad jungiklis tiksliai įsistato į tam skirtą vietą – taip užtikrinsite patikimą mechaninį suveikimą. Naudokite tik 1,5–2,5 mm² laidus ir gerai priveržkite gnybtus. Jei abejojate dėl suderinamumo, patikrinkite savo CEE lizdo modelį – jungiklis skirtas MENNEKES AMAXX ir PowerTOP Xtra serijoms.
