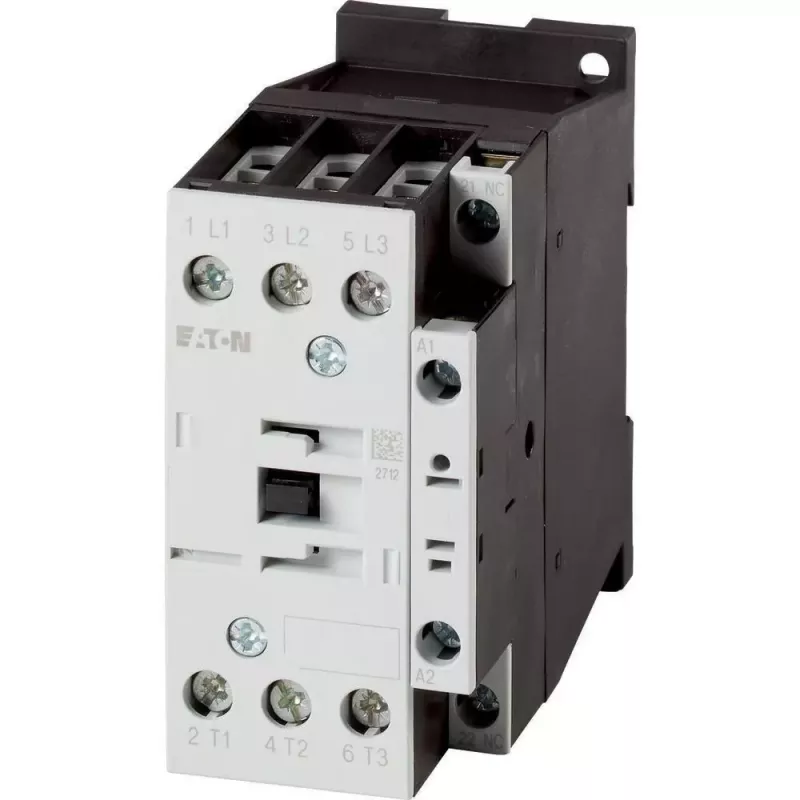

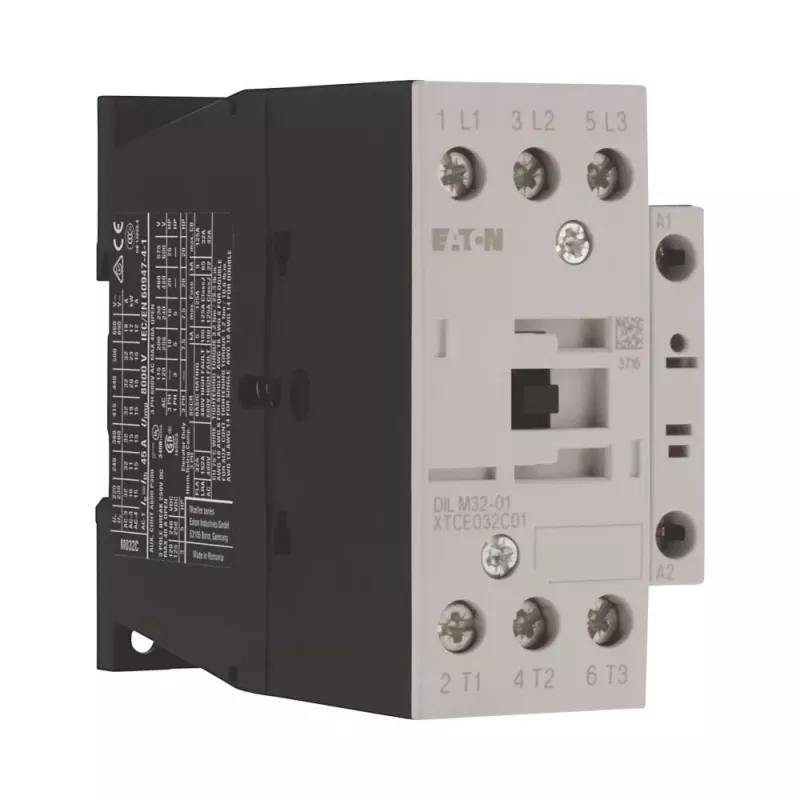

Eaton DILM32-01 galios kontaktorius, 3 polių, 32 A, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 1 NC pagalbinis kontaktas 277292

Kai trijų fazių varikliui reikia patikimo įjungimo ir tikslios būsenos kontrolės, inžinieriai dažnai renkasi Eaton DILM serijos kontaktorius. Šis modelis DILM32-01 pasižymi tvirta konstrukcija ir aiškiais varžtiniais gnybtais, kurie palengvina montavimą net ir ankštuose skydeliuose.

Kam skirtas

Šis kontaktorius skirtas skydelių surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia valdyti trifazius variklius iki 15 kW esant 400 V AC. Dėl tvirtinimo prie DIN bėgelio arba varžtais jis puikiai tinka standartiniuose pramoniniuose skydeliuose.

Pagrindinės savybės

• 3 polių pagrindiniai kontaktai, kurių vardinė darbinė srovė yra 32 A (AC-3, 400 V) ir 45 A (AC-1, 400 V)
• Ritės įtampa: 230 V AC esant 50 Hz arba 240 V AC esant 60 Hz
• 1 įmontuotas normaliai uždaras (NC) pagalbinis kontaktas
• Vardinė darbinė įtampa iki 690 V AC
• Didelis mechaninis patvarumas: 10 milijonų operacijų
• Elektrinis patvarumas (AC-3): 1,5 milijono operacijų
• Vardinė izoliacijos įtampa 690 V AC ir impulsų atsparumas 8 kV patikimai izoliacijai
• Darbinės temperatūros diapazonas nuo -25 iki +60 °C
• Apsaugos laipsnis IP20, skirtas naudoti uždarose spintose
• Atitinka IEC/EN 60947-4-1 ir VDE 0660

Specifikacijos

• Serija: DILM
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 32 A
• Vardinė darbinė srovė (AC-1, 400 V): 45 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Pagalbiniai kontaktai: 1 NC
• Variklio galia (AC-3, 400 V): 15 kW
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsų atsparumo įtampa (Uimp): 8 kV
• Montavimo tipas: DIN bėgelis / tvirtinimas varžtais
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Elektrinis patvarumas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis patvarumas: 10 x 10^6 operacijų
• Gnybtų tipas: varžtiniai gnybtai

Kaip naudoti

Prijunkite maitinimo grandinę prie pagrindinių gnybtų L1, L2, L3 ir variklio gnybtų T1, T2, T3. Ritės gnybtus A1 ir A2 prijunkite prie valdymo grandinės. NC pagalbinį kontaktą galima naudoti signalizacijai arba blokavimui. Patikrinkite, ar variklio vardinė srovė neviršija 32 A (AC-3), ir ar ritės įtampa atitinka tinklo dažnį.

Patarimas: prieš montuodami įsitikinkite, kad kontaktorius atitinka variklio pilnos apkrovos srovę. NC kontaktą naudokite PLC būsenos stebėjimui arba tarpusavio blokavimui su kitu kontaktoriumi.
