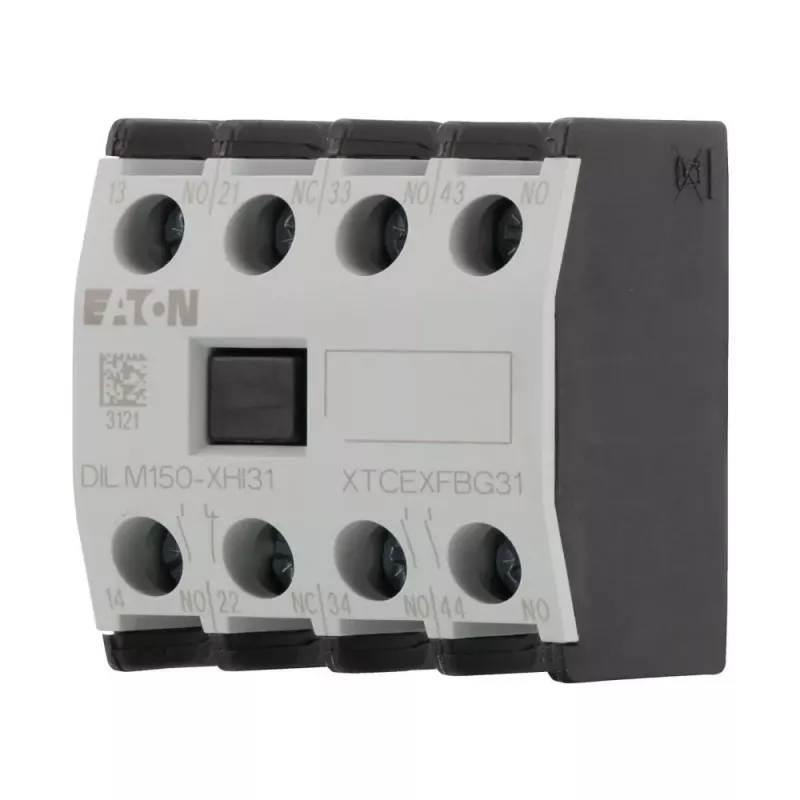

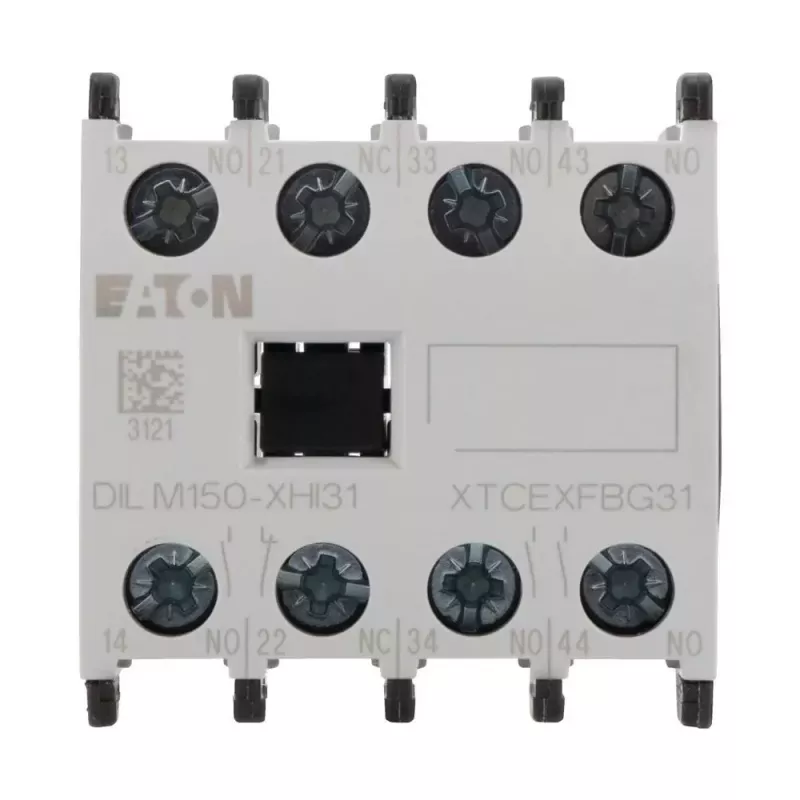

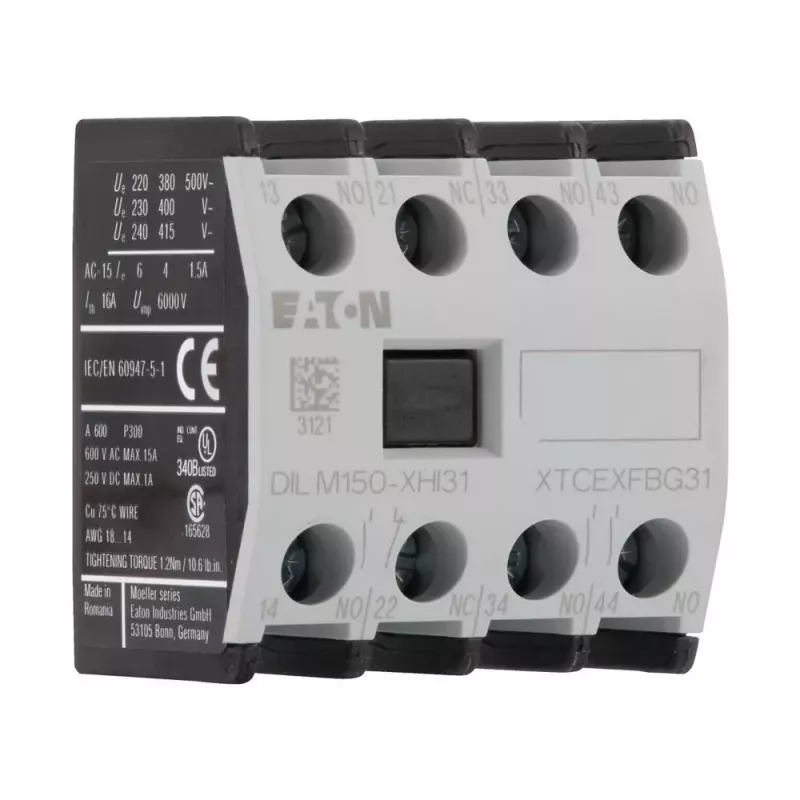

Eaton DILM150-XHI31 pagalbinis kontaktų blokas, 3NO+1NC, montuojamas priekyje, varžtiniai gnybtai 277949

Kai valdymo spintos durys užsidaro, o variklis turi siųsti aiškų signalą apie savo būseną, praverčia papildomi kontaktai. Eaton DILM150-XHI31 pagalbinis kontaktų blokas suteikia tris normaliai atvirus (NO) ir vieną normaliai uždarą (NC) kontaktą, kuriuos lengvai pritvirtinsite prie priekinės DILM serijos kontaktorės dalies. Tai patikimas sprendimas signalizacijai, blokavimui ar valdymo grandinėms.

Ką tai keičia kasdieniniame darbe

Montuojant skydą nebereikia ieškoti papildomų pagalbinių relių – kontaktų blokas tiesiog užsifiksuoja ant kontaktorės ir iš karto praplečia jos galimybes. Varžtiniai gnybtai leidžia greitai prijungti laidus, o kompaktiškas korpusas netrukdo tankiame skydelyje. Techninė priežiūra tampa paprastesnė: aiški kontaktų konfigūracija padeda greičiau diagnozuoti grandinės būseną.

Kam tinka

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kurie naudoja Eaton DILM kontaktorių (nuo DILM40 iki DILM150) ir nori pridėti pagalbinių kontaktų valdymo, signalizavimo ar blokavimo funkcijoms. Tinka tiek gamybinėms linijoms, tiek pastatų inžinerinėms sistemoms.

Pagrindinės savybės

• Kontaktų konfigūracija: 3 NO + 1 NC
• Montavimas priekyje – lengvai tvirtinama prie suderinamų Eaton DILM kontaktorių
• Varžtiniai gnybtai, prijungimo galia 0,75–2,5 mm² (vienagysliai / daugiagysliai)
• Nominali darbinė srovė: 6 A esant AC-15 230 V, 4 A esant AC-15 400 V, 10 A esant DC-13 24 V
• Nominali darbinė įtampa: 690 V AC, 220 V DC
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Atitinka IEC/EN 60947-5-1 ir VDE 0660

Specifikacijos

• Pagalbinių kontaktų skaičius: 4
• Kontaktų konfigūracija: 3 NO + 1 NC
• Montavimo tipas: priekinis
• Suderinamumas: Eaton DILM kontaktoriai (DILM40–DILM150)
• Gnybtų tipas: varžtiniai
• Nominali darbinė srovė (AC-15, 230 V): 6 A
• Nominali darbinė srovė (AC-15, 400 V): 4 A
• Nominali darbinė srovė (DC-13, 24 V): 10 A
• Nominali darbinė įtampa (Ue AC): 690 V
• Nominali darbinė įtampa (Ue DC): 220 V
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 iki +80 °C
• Atitiktis standartams: IEC/EN 60947-5-1, VDE 0660
• Prijungimo galia (vienagysliai / daugiagysliai): 0,75–2,5 mm²
• Veržimo momentas: 0,8 Nm
• Produktų serija: DILM
• Funkcija: pagalbinių kontaktų blokas

Kaip naudoti

Prieš užsakydami patikrinkite savo kontaktoriaus modelį – blokas skirtas DILM40–DILM150 serijoms. Nuimkite apsauginį dangtelį nuo kontaktoriaus priekinės dalies, įstatykite bloką ir užspauskite, kol išgirsite spragtelėjimą. Tada atlaisvinkite varžtus, įkiškite laidus ir priveržkite 0,8 Nm jėga. Nereikia jokių papildomų įrankių, išskyrus atsuktuvą.

Patarimas: Visada atjunkite maitinimą prieš montuodami ar prijungdami kontaktus. Jei naudojate kelis pagalbinius blokus, įsitikinkite, kad jie suderinami su jūsų kontaktoriaus konfigūracija. Laikykitės gamintojo nurodymų dėl veržimo momento, kad užtikrintumėte patikimą kontaktą.
