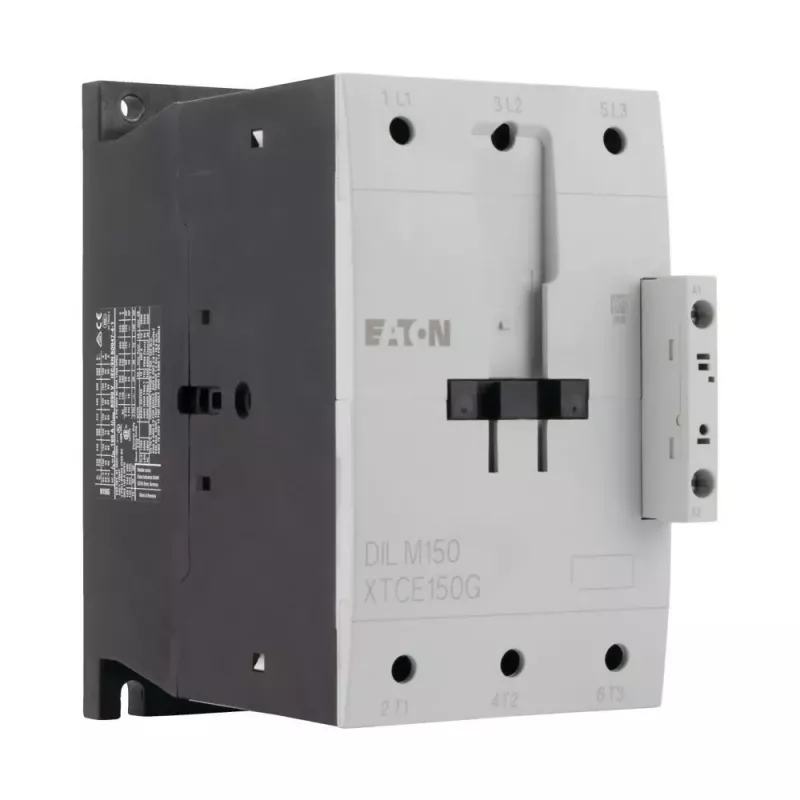

Eaton DILM150(RDC24) kontaktorius - 3 polių, 150 A, 24 V DC ritė, IP00, varžtiniai gnybtai 239591

Pramonės inžinieriams ir techninės priežiūros specialistams, kuriems reikia patikimo didelės galios perjungimo sprendimo, Eaton DILM150(RDC24) kontaktorius yra sukurtas atlaikyti 150 A apkrovas net ir pačiomis sunkiausiomis sąlygomis. Šis 3 polių kontaktorius su 24 V DC rite užtikrina stabilų variklių valdymą iki 75 kW esant 400 V AC-3.

Kodėl verta rinktis

• Didelė perjungimo galia: 150 A (AC-3, 400 V)
• Platus įtampos suderinamumas: vardinė izoliacijos įtampa 690 V
• Patvari ritė: 24 V DC maitinimas
• Integruoti pagalbiniai kontaktai: 1 NO + 1 NC
• Ilgaamžė konstrukcija: varžtiniai gnybtai, tvirtinimas varžtais

Techninė specifikacija

• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 150 A
• Vardinė darbinė galia (AC-3, 400 V): 75 kW
• Ritės įtampa: 24 V DC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Apsaugos laipsnis: IP00
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Valdymo grandinės prijungimas: varžtiniai gnybtai
• Montavimas: varžtinis
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8000 V
• Darbinė temperatūra: -25 iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA
• Serija: DILM

Kaip naudoti

Sumontuokite kontaktorius apsaugotame skyde ar spintoje, nes IP00 korpusas nėra skirtas tiesioginiam kontaktui su aplinka. Prijunkite pagrindinės grandinės laidus prie varžtinių gnybtų, o valdymo grandinę – prie atitinkamų kontaktų. Dėl 24 V DC ritės užtikrinkite tinkamą maitinimo šaltinį. Naudokite 1 NO ir 1 NC pagalbinius kontaktus signalizacijai ar blokavimui.

Kam tinka

Šis kontaktorius puikiai tinka pramonės įmonėms, automatizavimo sistemų integratoriams ir techninės priežiūros tarnyboms, kurios valdo didelius variklius, siurblius, ventiliatorius ar kitus įrenginius, reikalaujančius patikimo ir dažno perjungimo.

Patarimas: prieš montuodami įsitikinkite, kad skydo viduje yra pakankama ventiliacija, nes kontaktorius gali įkaisti esant ilgalaikei didelei apkrovai. Taip pat reguliariai patikrinkite varžtinių gnybtų priveržimą, kad išvengtumėte kontaktų perkaitimo.
