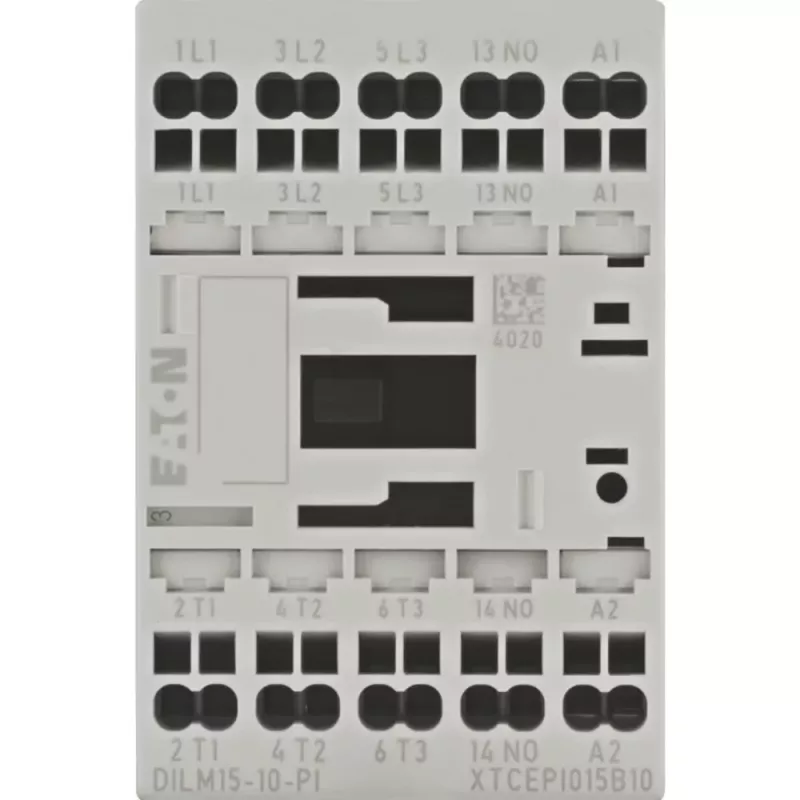

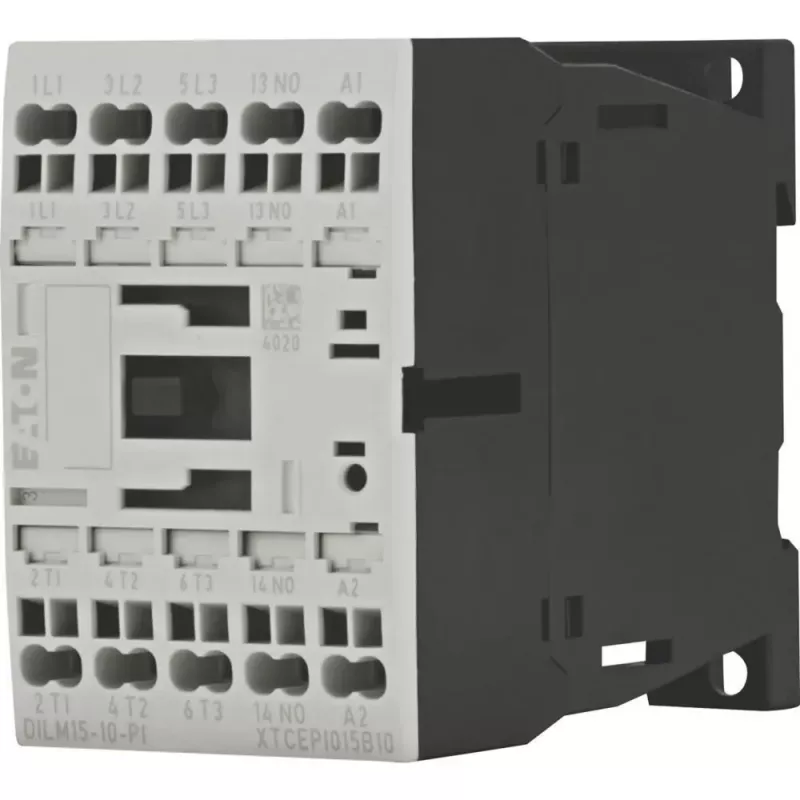

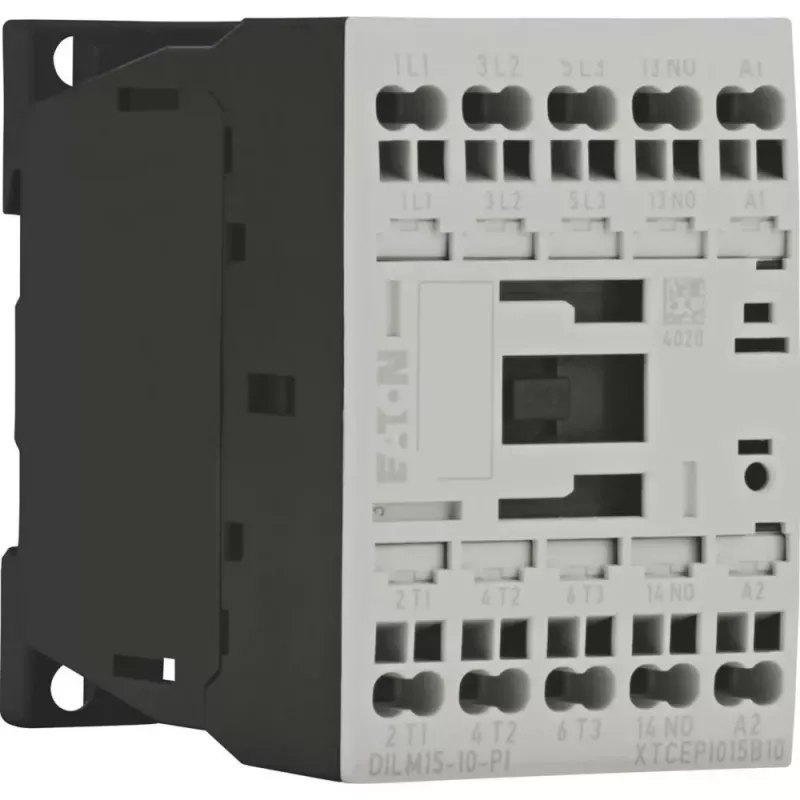

EATON DILM15 kontaktoriuss, 3 polių, 15 A, 230 V 50 Hz / 240 V 60 Hz ritė, 1NO+1NC 199249

Kai reikia patikimai valdyti trifazius variklius, EATON DILM15 kontaktorius su dvigubos įtampos rite yra sprendimas, kuris veikia tiek 230 V 50 Hz, tiek 240 V 60 Hz tinkluose. Tai reiškia, kad jis tinka naudoti tarptautiniuose projektuose arba ten, kur dažnis gali skirtis. Kompaktiškas korpusas su varžtiniais gnybtais ir tvirtinimu prie DIN bėgelio arba varžtais palengvina montavimą skirstymo spintose.

Pagrindiniai privalumai

• 3 polių pagrindiniai kontaktai, skirti 15 A esant AC-3, 400 V
• Pagalbiniai kontaktai: 1 normaliai atviras (NO) ir 1 normaliai uždaras (NC)
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +60 °C
• Didelis mechaninis patvarumas – 10 milijonų operacijų

Kasdienis naudojimas

Šis kontaktorius puikiai tinka perjungti trifazius variklius iki 7,5 kW galios esant 400 V AC-3. Varžtiniai gnybtai priima lanksčius laidininkus su įvorėmis iki 6 mm² pagrindinėms grandinėms, užtikrindami saugų sujungimą. IP20 apsaugos klasė reiškia apsaugą nuo kietų objektų, didesnių nei 12 mm, todėl jis tinkamas naudoti uždarose instaliacijose.

Visos specifikacijos

• Nominali darbinė srovė (AC-3, 400 V): 15 A
• Nominali darbinė srovė (AC-1, 400 V): 22 A
• Nominali darbinė įtampa: iki 690 V AC
• Ritės įtampa: 230 V (50 Hz), 240 V (60 Hz)
• Nominali galia (AC-3, 400 V): 7,5 kW
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Gnybtų tipas: varžtiniai gnybtai
• Nominali impulsinė atsparumo įtampa (Uimp): 8 kV
• Nominali izoliacijos įtampa (Ui): 690 V
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Elektrinis patvarumas (AC-3): 1,5 milijono operacijų
• Mechaninis patvarumas: 10 milijonų operacijų
• Pagrindinės grandinės prijungimo galimybė: 1 x 6 mm² / 2 x 2,5 mm² (lankstus su įvore)
• Valdymo grandinės prijungimo galimybė: 1 x 2,5 mm² / 2 x 1,5 mm² (lankstus su įvore)
• Trumpojo jungimo apsaugos įtaisas (pagrindinė grandinė): 35 A (gG/gL saugiklis)

Pabaigai

Dėl tvirtos konstrukcijos ir atitikties tarptautiniams standartams DILM15 yra patikimas pasirinkimas variklių valdymo sprendimams.
