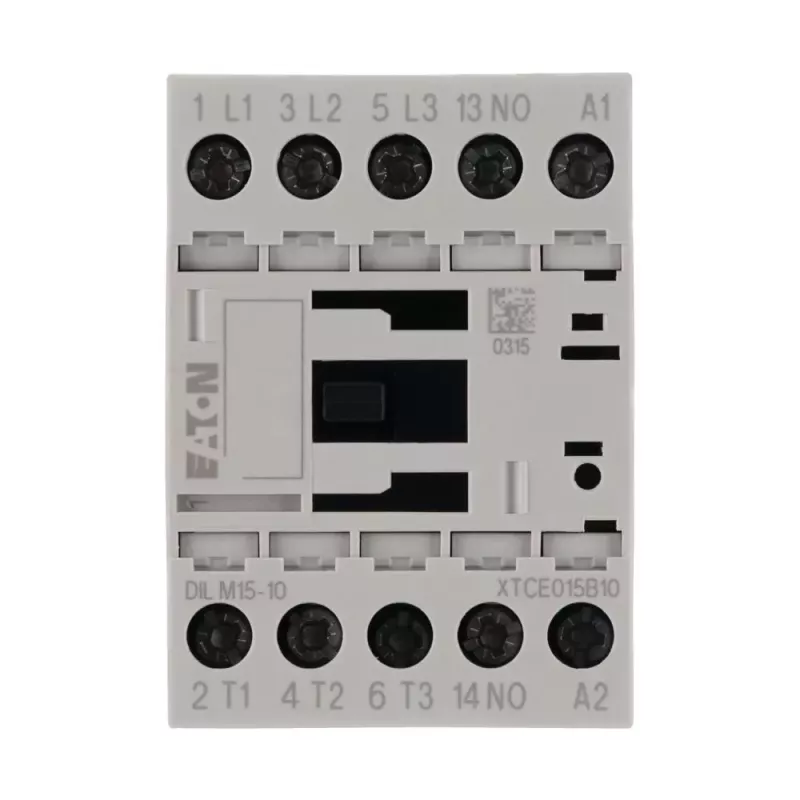

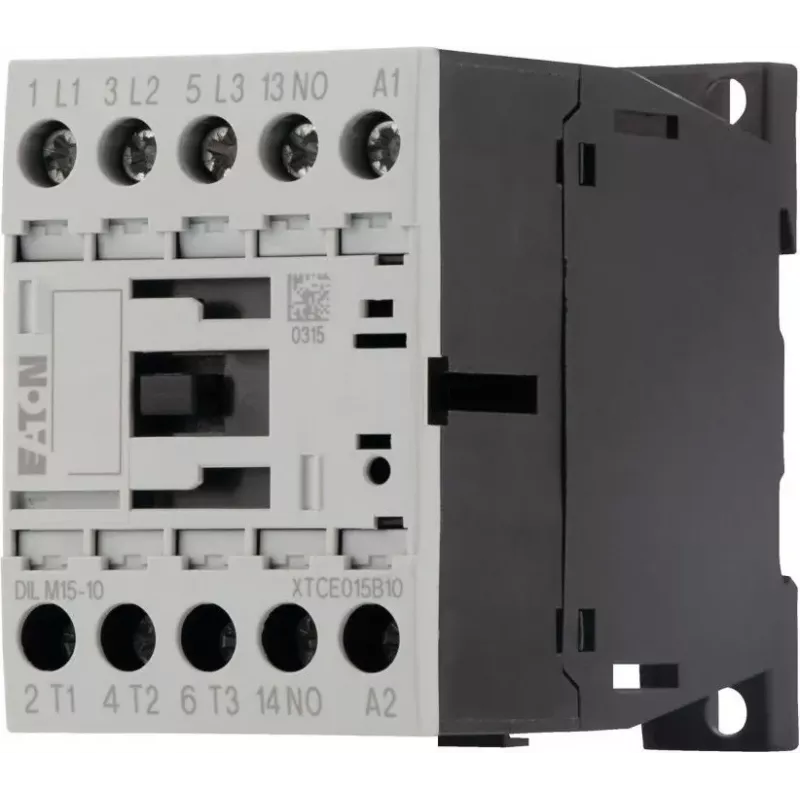

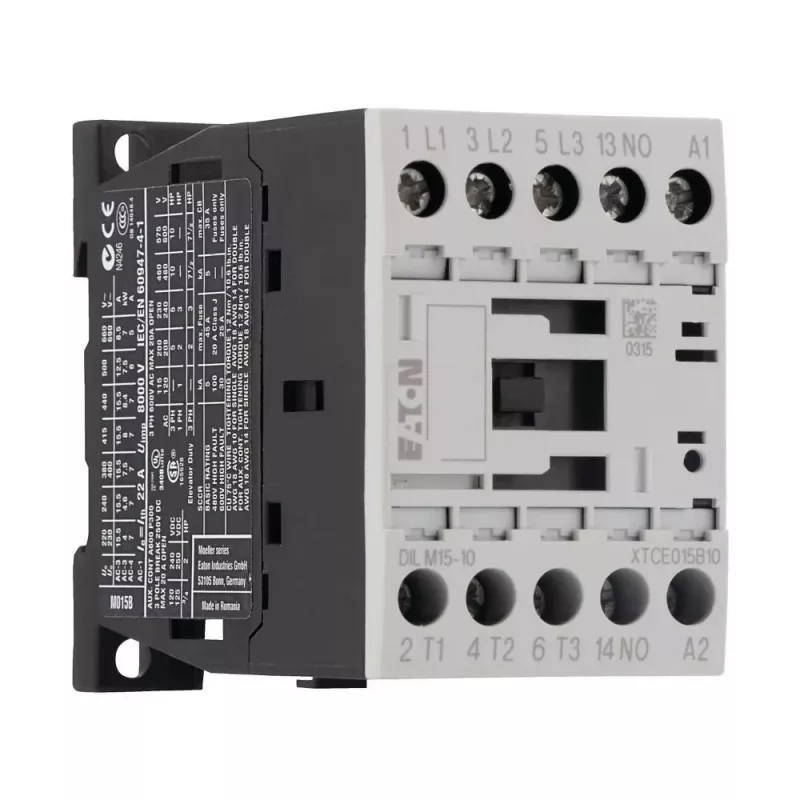

Eaton DILM15-10 24 V DC galios kontaktoriai, 3 polių, 15 A, 7,5 kW, 1 NO pagalbinis kontaktas

Ar jūsų valdymo spinta pasiruošusi patikimam motorų valdymui? Eaton DILM15-10 galios kontaktorius užtikrina sklandų iki 7,5 kW galios variklių perjungimą, o 24 V DC ritė leidžia lengvai integruoti į valdymo grandines. Šis kompaktiškas 3 polių kontaktorius yra sukurtas ilgaamžiškumui – net 10 milijonų mechaninių ciklų.

Kodėl verta rinktis

• Patikimas veikimas: 1,5 milijono elektrinių ciklų AC-3 režimu užtikrina ilgą tarnavimo laiką.
• Kompaktiškas dydis: lengvai telpa į standartines skirstomąsias spintas, taupydamas vietą.
• Lankstus montavimas: tinka tiek DIN bėgeliui, tiek varžtais prie paviršiaus.
• Platus temperatūrų diapazonas: veikia nuo -25 °C iki +60 °C, tinka įvairioms aplinkoms.
• Atitinka tarptautinius standartus: IEC/EN 60947, VDE 0660, UL, CSA – galite naudoti visame pasaulyje.

Kam jis tinka

Šis kontaktorius puikiai tinka motorų paleidikliams, HVAC sistemoms, konvejeriams, siurbliams ir kitai pramoninei įrangai. Dėl 24 V DC ritės jis lengvai valdomas iš PLC arba žemos įtampos valdymo grandinių. Jei ieškote patikimo sprendimo automatikos projektams, Eaton DILM15-10 yra puikus pasirinkimas.

Pagrindinės specifikacijos

• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO (normaliai atviras)
• Ritės įtampa: 24 V DC
• Vardinė darbinė srovė (AC-3, 400 V): 15 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (AC-1, 690 V): 22 A
• Montavimas: DIN bėgelis arba varžtais
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Elektrinis tarnavimo laikas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis tarnavimo laikas: 10 x 10^6 operacijų
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Kaip naudoti

Prijunkite 24 V DC maitinimą prie ritės gnybtų, o pagrindinius kontaktus įjunkite į motoro grandinę. Pagalbinį NO kontaktą galite naudoti būsenos signalizacijai arba blokavimui. Montuokite ant DIN bėgelio arba varžtais, užtikrindami tinkamą aušinimą.

Patarimas: prieš montuodami įsitikinkite, kad valdymo įtampa atitinka 24 V DC, o apkrovos srovė neviršija 15 A AC-3 režime. Reguliariai tikrinkite varžtų priveržimą, kad užtikrintumėte ilgalaikį patikimumą.
