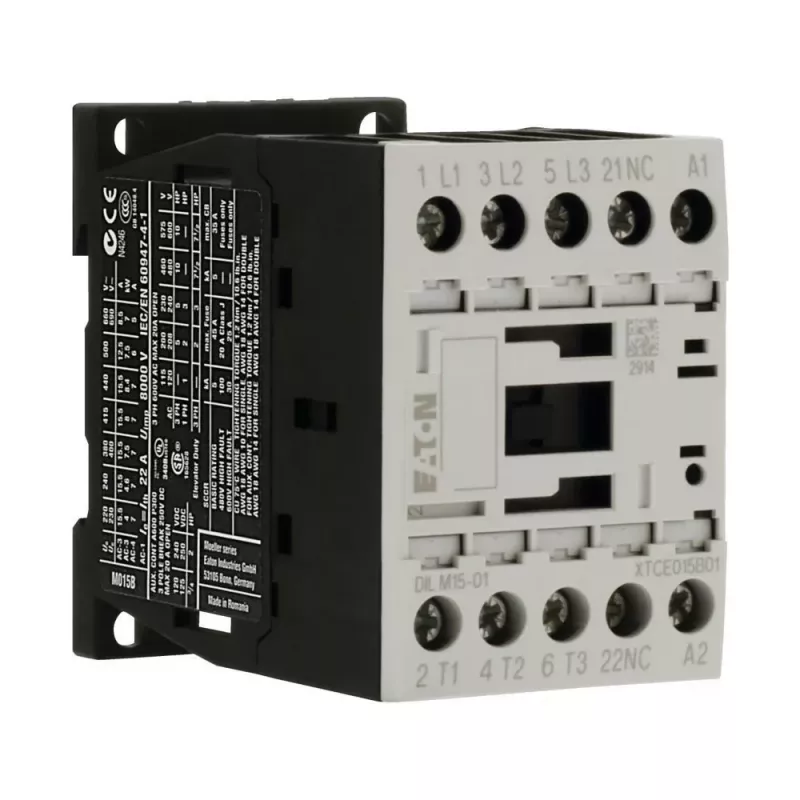

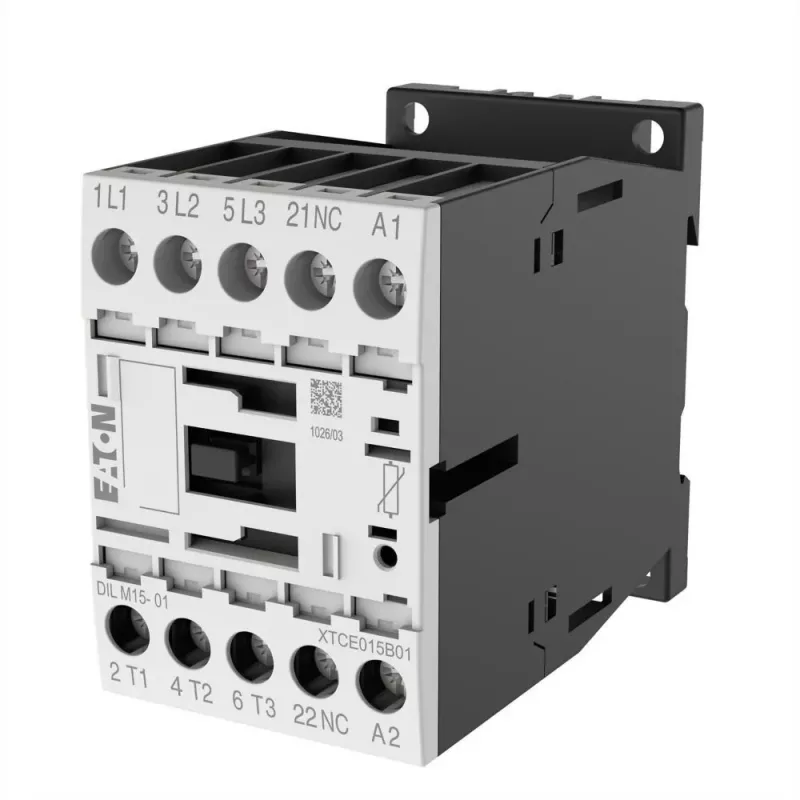

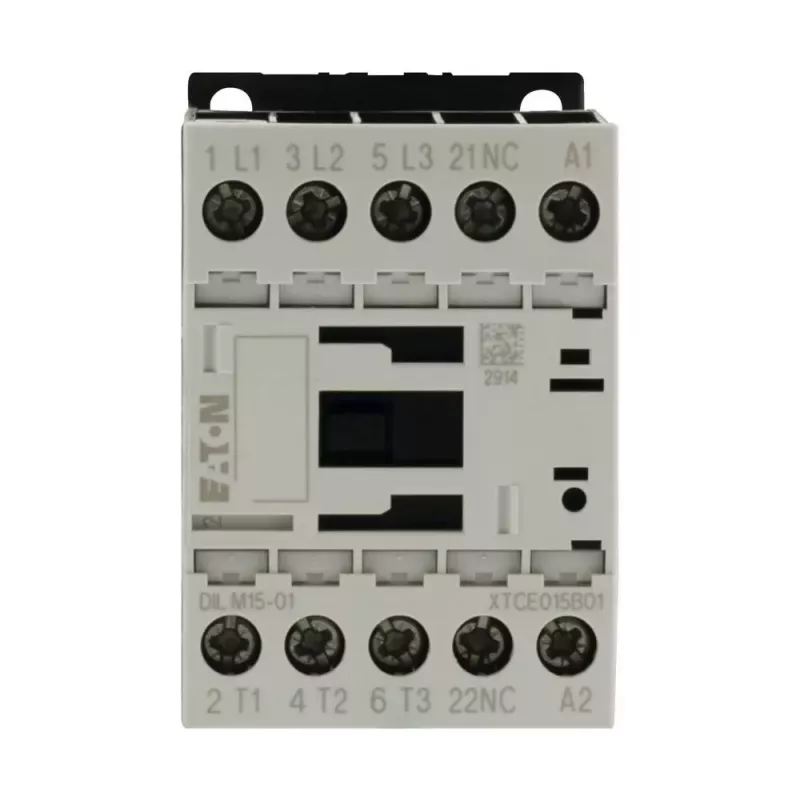

Eaton DILM15-01 24VDC 3 polių kontaktorius, 1 NC pagalbinis kontaktas, 15 A AC-3, DIN bėgių / varžtinis montavimas 290108

Valdymo pultų projektuotojams ir mašinų gamintojams, kurie naudoja 24 V nuolatinės srovės grandines, Eaton DILM15-01 yra patikimas sprendimas. Šis kontaktorius turi 3 polių pagrindinius kontaktus, integruotą 1 NC pagalbinį kontaktą ir 24 V DC ritę, kuri puikiai tinka tiesioginiam valdymui iš PLC išėjimų ar maitinimo šaltinių.

Kodėl verta rinktis

• 3 polių pagrindiniai kontaktai, skirti 15 A (AC-3, 400 V) variklių perjungimui iki 7,5 kW
• 24 V DC ritė leidžia valdyti tiesiogiai iš PLC ar nuolatinės srovės šaltinių
• Integruotas 1 NC pagalbinis kontaktas – patogus blokavimui ar signalizacijai
• Kompaktiškas korpusas, montuojamas ant DIN bėgių arba varžtais
• 690 V izoliacijos įtampa ir 6 kV impulsų atsparumas užtikrina patikimą veikimą pramonėje

Kaip naudoti

Montuokite DILM15-01 ant standartinio 35 mm DIN bėgio arba pritvirtinkite varžtais prie plokštės. Prijunkite 24 V DC ritę prie valdymo grandinės, o tris pagrindinius polius – prie variklio ar kitos apkrovos. NC pagalbinis kontaktas atsidaro, kai kontaktorius įjungiamas, taip suteikdamas patikimą signalą blokavimo grandinėms ar PLC įėjimams. Varžtiniai gnybtai užtikrina saugų ir lengvai prižiūrimą sujungimą.

Techninė specifikacija

• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Ritės įtampa: 24 V DC
• Vardinė darbinė srovė (AC-3, 400 V): 15 A
• Vardinė darbinė srovė (AC-1, 400 V): 22 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgiai / varžtai
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Elektrinė tarnavimo trukmė (AC-3): 10 milijonų perjungimų
• Mechaninė tarnavimo trukmė: 20 milijonų perjungimų

Pastaba

DILM15-01 – patikrintas pramoninis kontaktorius, skirtas variklių valdymui ir perjungimui. 24 V DC ritė, ilga tarnavimo trukmė ir paprastas montavimas.
