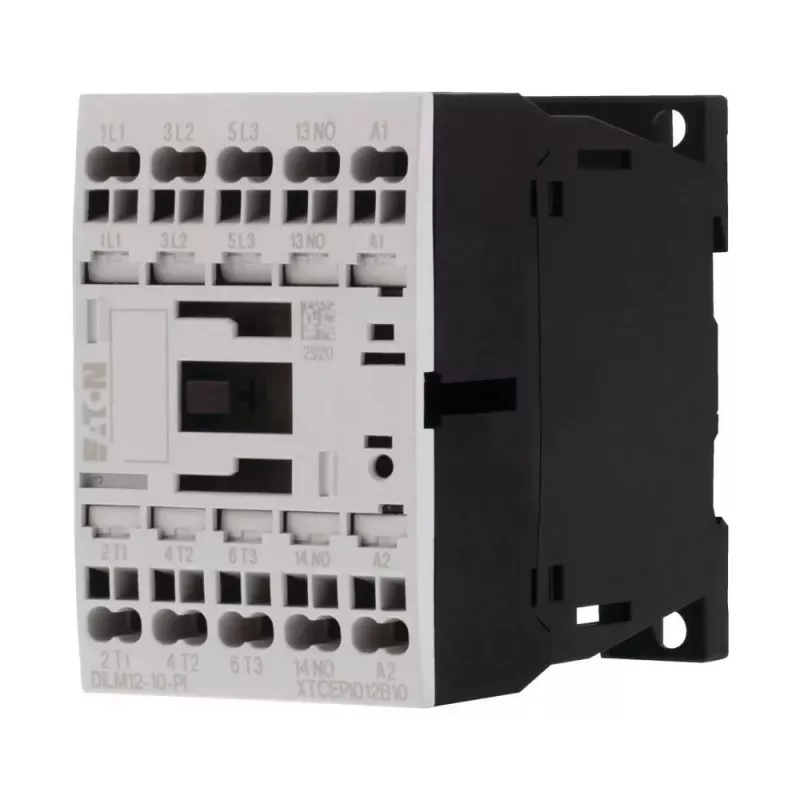

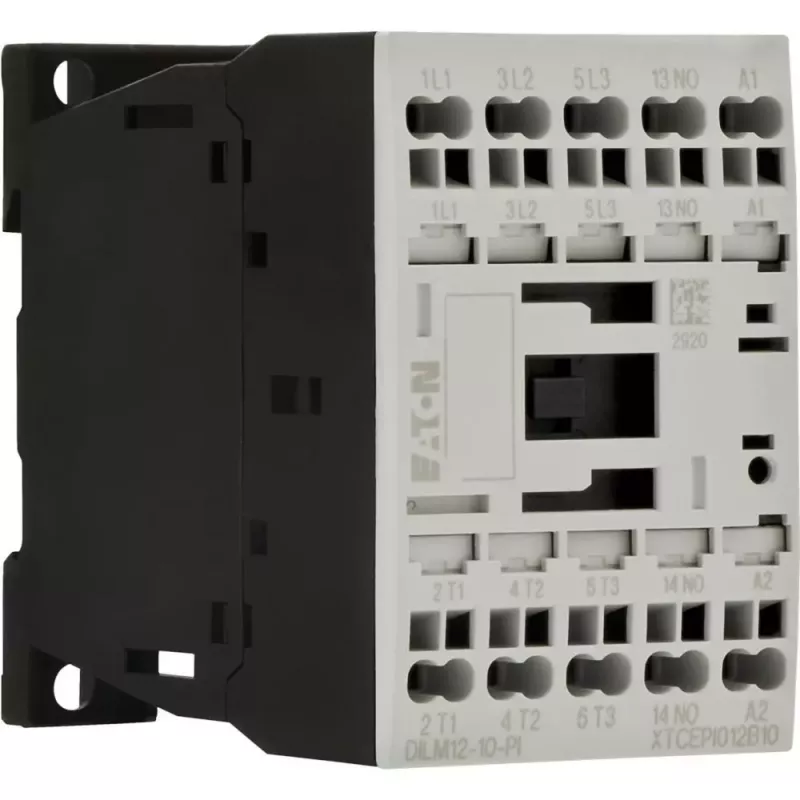

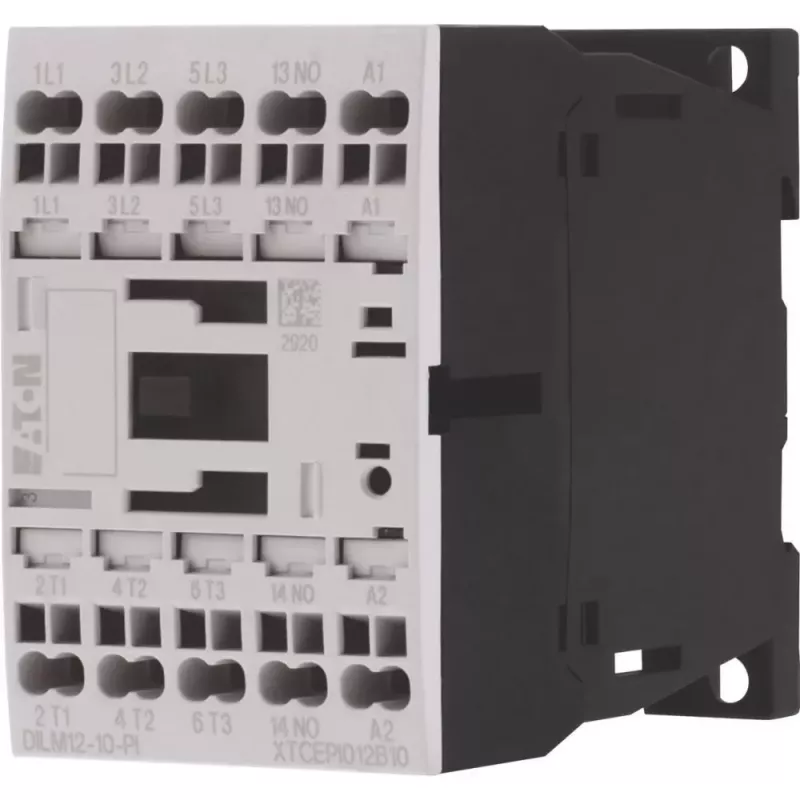

Eaton DILM12-10 kontaktorius, 3 polių, 12 A, 24 V AC ritė 199243

Jei projektuojate ar prižiūrite mašinų valdymo spintas, kuriose reikia patikimai įjungti trijų fazių variklius naudojant 24 V AC valdymo signalą, Eaton DILM12-10 kontaktorius yra būtent tai, ko jums reikia. Šis kompaktiškas prietaisas su 3 pagrindiniais normaliai atvirais kontaktais ir 1 pagalbiniu normaliai atviru kontaktu užtikrina sklandų variklių iki 5,5 kW valdymą.

Privalumai

DILM12 serijos korpusas pasižymi nedideliais matmenimis, todėl lengvai telpa net ir ankštose spintose. Montavimas galimas ant DIN bėgelio arba varžtais – pasirinkimas priklauso nuo jūsų įrangos. Varžtiniai gnybtai leidžia greitai ir patikimai prijungti laidus. Didelis mechaninis ilgaamžiškumas – 10 milijonų operacijų, o elektrinis – 1,5 milijono operacijų esant AC-3 kategorijai – garantuoja ilgą tarnavimo laiką net intensyvaus darbo sąlygomis.

Kam tinka

• Variklių valdymui pramoninėse mašinose
• Šildymo ir apšvietimo apkrovoms iki 22 A (AC-1)
• Valdymo grandinėms, kuriose naudojama 24 V AC ritė

Pagrindinės specifikacijos

• Polių skaičius: 3
• Pagrindiniai kontaktai: 3 NO
• Pagalbiniai kontaktai: 1 NO
• Ritės įtampa: 24 V AC, 50/60 Hz
• Vardinė darbinė srovė (AC-3, 400 V): 12 A
• Vardinė darbinė galia (AC-3, 400 V): 5,5 kW
• Vardinė darbinė srovė (AC-1, 400 V): 22 A
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis: IP20
• Montavimas: DIN bėgelis arba varžtai
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Naudojimo patarimai

Norint užtikrinti patikimą trijų fazių apkrovų iki 5,5 kW perjungimą naudojant 24 V AC valdymo signalą, šis kontaktorius pasižymi patikrintu veikimu ir paprastu montavimu. Rekomenduojame periodiškai patikrinti varžtinių gnybtų priveržimą ir kontakto būklę, ypač po ilgesnio naudojimo.
