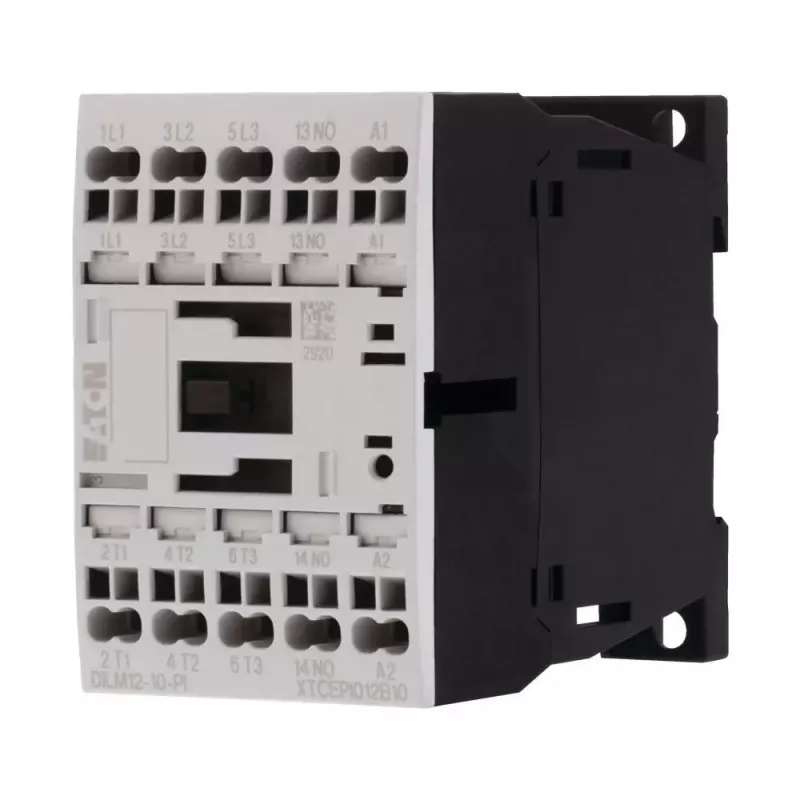

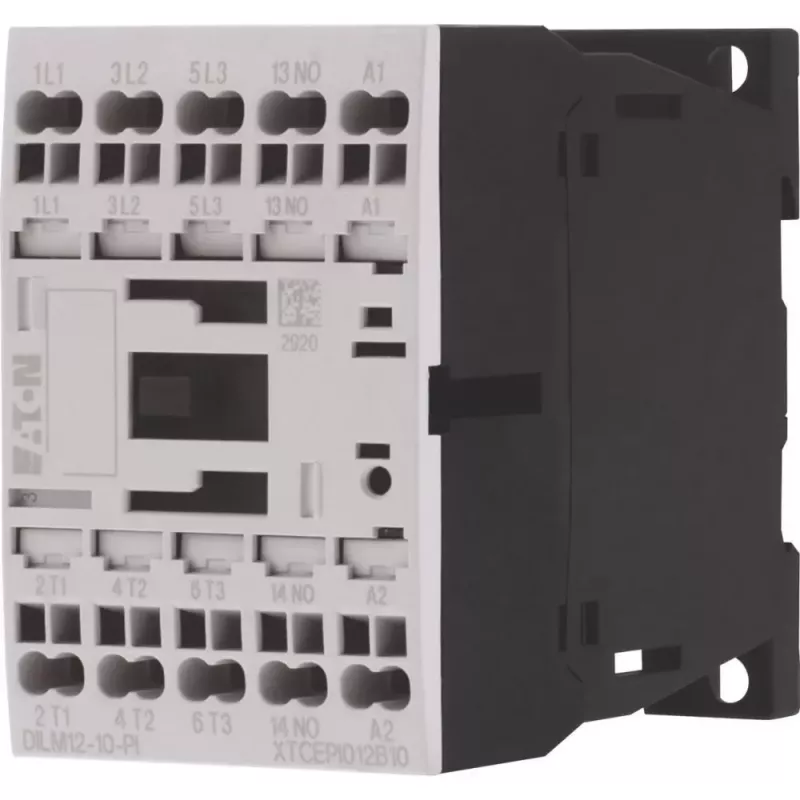

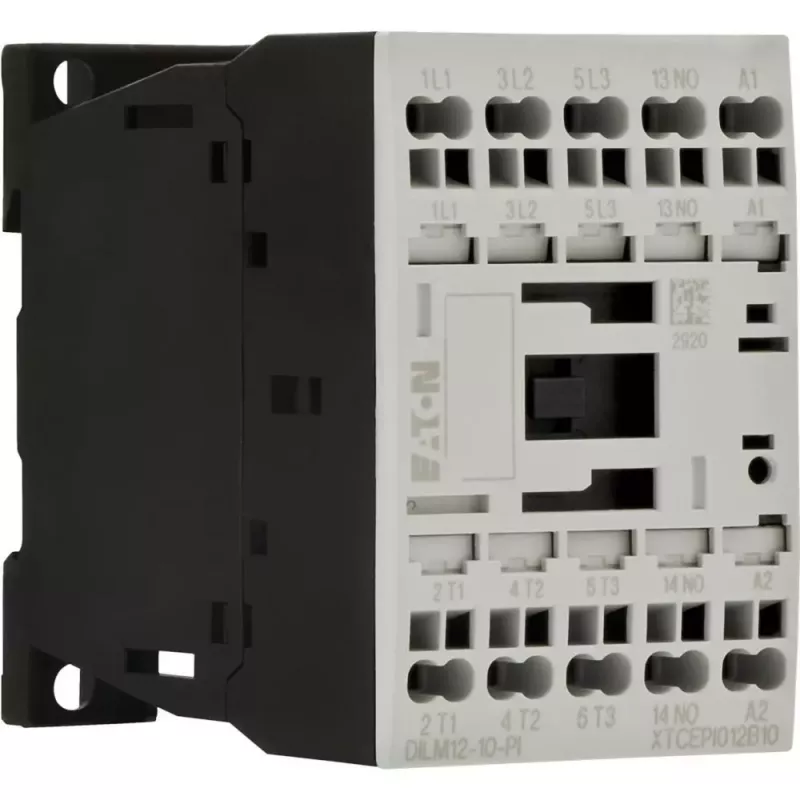

Eaton DILM12-10 kontaktorius, 3 polių, 1 NO pagalbinis kontaktas, 230 V AC ritė, 12 A, 5,5 kW 199239

12 A AC-3 esant 400 V ir 5,5 kW – šie skaičiai ant Eaton DILM12-10 korpuso reiškia, kad vienu įrenginiu galite valdyti tris variklius arba vieną galingą trifazį variklį. 230 V AC ritė tinka standartinėms valdymo grandinėms, o vienas normaliai atviras (NO) pagalbinis kontaktas leidžia perduoti būsenos signalą arba užtikrinti blokavimą.

Kodėl verta rinktis

DILM12-10 puikiai įsilieja į Eaton DILM seriją – esama instaliacija, laikikliai ir priedai tinka be papildomų perėjimų. Kompaktiškas korpusas palieka daugiau vietos skydelyje, o aiškus žymėjimas priekinėje dalyje pagreitina paleidimą ir gedimų paiešką.

Kam tinka

• Tiesioginiam trifazių variklių paleidimui iki 5,5 kW (400 V)
• Varžinės apkrovos arba apšvietimo grandinių perjungimui iki 22 A
• Mašinų valdymo sistemoms su 230 V AC valdymo įtampa

Svarbiausios specifikacijos

• 3 pagrindiniai poliai, 1 NO pagalbinis kontaktas
• Ritės įtampa: 230 V AC (50/60 Hz)
• Vardinė darbinė srovė AC-3, 400 V: 12 A
• Vardinė darbinė srovė AC-1, 400 V: 22 A
• Vardinė darbinė galia AC-3, 400 V: 5,5 kW
• Vardinė darbinė galia AC-3, 230 V: 3 kW
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): 1,5 mln. perjungimų
• Mechaninis ilgaamžiškumas: 10 mln. perjungimų

Kaip naudoti

Pritvirtinkite kontaktorių prie DIN bėgelio arba varžtais, prijunkite maitinimo grandinę prie gnybtų 1, 3, 5, o variklį – prie 2, 4, 6. Valdymo įtampą 230 V AC paduokite į ritės gnybtus A1 ir A2. Pagalbinis kontaktas 13-14 užsidaro įsijungus kontaktoriams ir gali būti naudojamas signalizacijai arba kitam valdymo žingsniui.

Gera žinoti

Esant dažnam perjungimui, 1,5 mln. operacijų elektrinis ilgaamžiškumas prie pilnos AC-3 apkrovos prailgina keitimo intervalus. IP20 korpusas skirtas montuoti valdymo spintose arba skirstomuosiuose skyduose.

Patarimas: prieš montuodami įsitikinkite, kad valdymo grandinės įtampa tikrai yra 230 V AC – netinkama ritė gali sugesti per kelias sekundes. Jei variklis paleidžiamas dažnai, apsvarstykite galimybę pridėti terminį relę, kad apsaugotumėte variklį nuo perkrovos.
