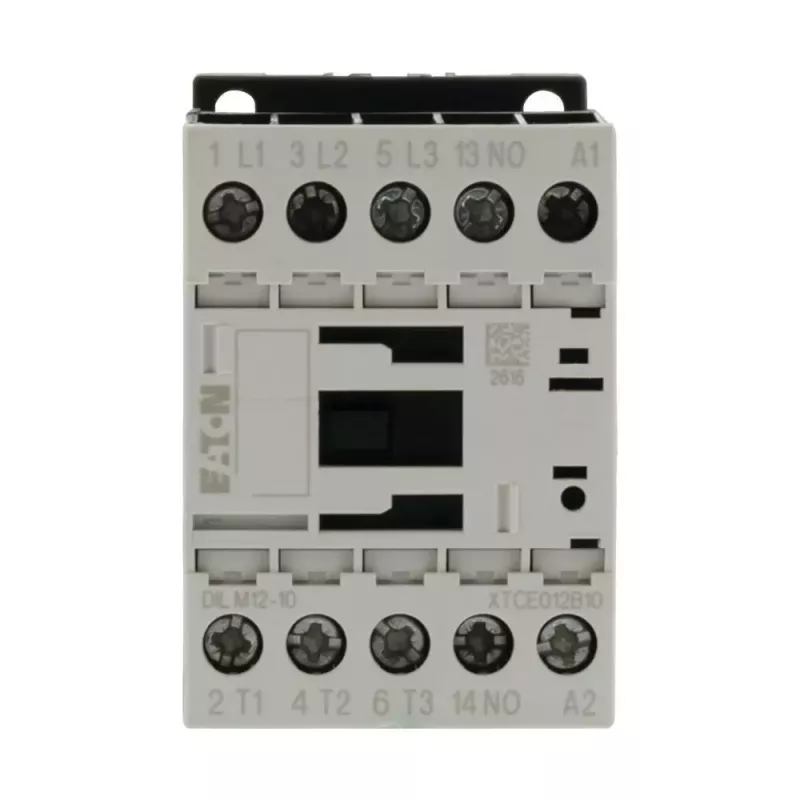

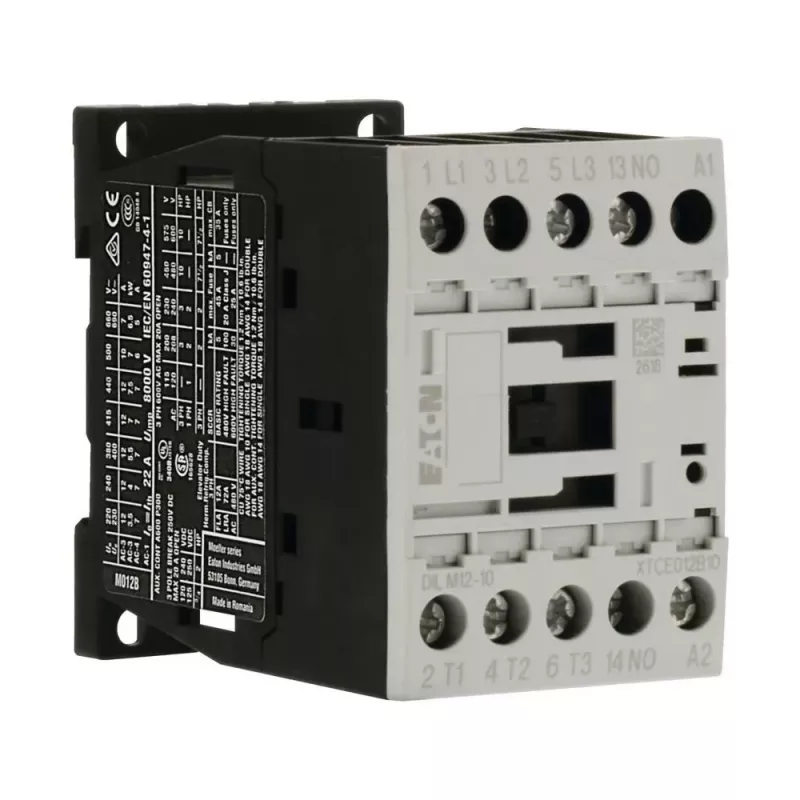

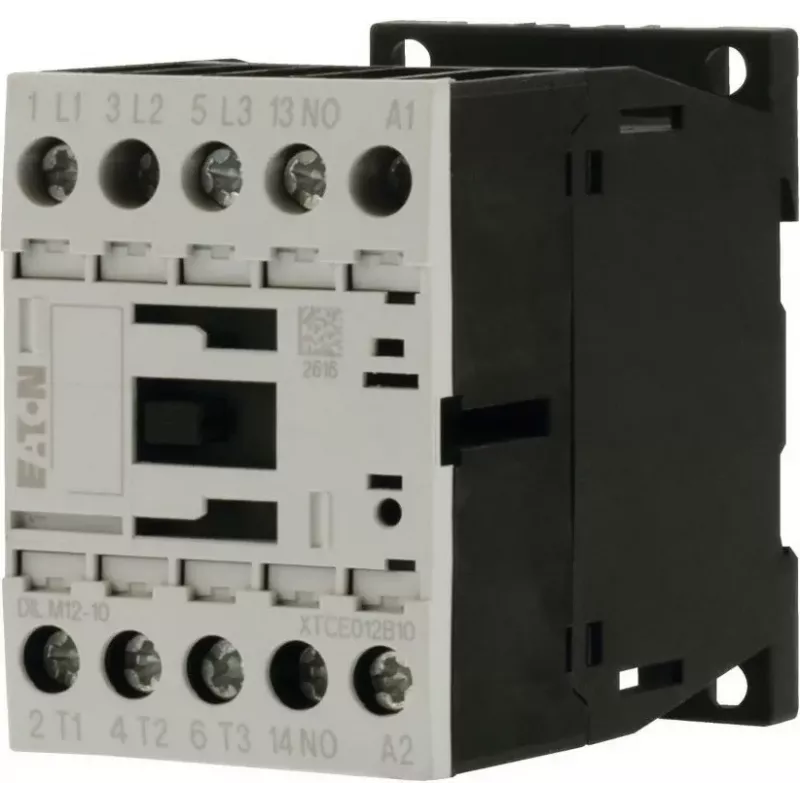

Eaton DILM12-10 3 polių galios kontaktoriai, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 1 NO pagalbinis kontaktas, 12 A AC-3, 5,5 kW, varžtiniai gnybtai, DIN bėgelio montavimas

Pirmas dalykas, kurį pastebėsite paėmę į rankas Eaton DILM12-10 – tai kompaktiškas, tvirtas korpusas, kuris atrodo mažesnis nei jo galimybės. Šis trifazis kontaktorius sukurtas tiems, kam reikia patikimo variklių perjungimo, bet nėra vietos dideliems įrenginiams. Jis lengvai telpa į skirstomuosius skydus, o 12 A AC-3 srovė (esant 400 V) ir 5,5 kW galia – tai tikras darbinis arkliukas namų dirbtuvėms ar smulkiam verslui.

Kam jis skirtas

Jei montuojate kompresorių, konvejerį, siurblį ar kitą trifazį variklį, šis kontaktorius yra jūsų sprendimas. Jis puikiai tinka ir varžinėms apkrovoms, pvz., šildymo elementams ar apšvietimo grandinėms, kur gali valdyti iki 22 A (AC-1). Nesvarbu, ar esate patyręs elektrikas, ar „pasidaryk pats“ entuziastas – Eaton DILM12-10 suprasite be vargo.

Pagrindiniai privalumai

• 3 pagrindiniai kontaktai, 12 A AC-3 esant 400 V – varikliams iki 5,5 kW
• 1 paprastai atviras (NO) pagalbinis kontaktas valdymo signalams
• Universali ritė: 230 V AC 50 Hz / 240 V AC 60 Hz – tinka įvairiems tinklams
• Ilgaamžiškumas: mechaninė eksploatacija iki 10 mln. ciklų, elektrinė – 1,5 mln. ciklų
• Montavimas ant 35 mm DIN bėgelio arba varžtais – lankstus sprendimas
• Varžtiniai gnybtai – tvirtas ir patikimas laidų sujungimas

Svarbiausios specifikacijos

• Serija: Eaton DILM
• Pagrindinių polių skaičius: 3
• Vardinė darbinė srovė AC-3 (400 V): 12 A
• Vardinė darbinė srovė AC-1 (400 V): 22 A
• Vardinė galia AC-3 (400 V): 5,5 kW
• Ritės įtampa: 230 V AC 50 Hz / 240 V AC 60 Hz
• Pagalbiniai kontaktai: 1 NO
• Gnybtų tipas: varžtiniai
• Montavimas: DIN bėgelis / varžtais
• Vardinė izoliacijos įtampa (Ui): 690 V
• Atsparumo impulsinei įtampai vertė (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Mechaninė eksploatacija: 10 000 000 ciklų
• Elektrinė eksploatacija (AC-3): 1 500 000 ciklų
• Standartai: IEC/EN 60947, VDE, UL, CSA

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad ritės įtampa atitinka jūsų valdymo grandinę. Varikliams – patikrinkite, ar variklio pilnos apkrovos srovė neviršija AC-3 vardinės srovės. Kadangi apsaugos laipsnis IP20, montuokite į uždarą skydą ar korpusą, kad apsaugotumėte nuo dulkių ir drėgmės. O jei kada nors abejojate, Eaton DILM12-10 specifikacijos atitinka tarptautinius standartus, tad galite jaustis saugiai.

Patarimas: jei valdote kelis variklius, nepamirškite, kad kiekvienam reikia atskiro kontaktororiaus – Eaton DILM12-10 puikiai tinka moduliniams sprendimams DIN bėgelyje.
